Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Z1
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: USD10-90
Détails d'emballage: cartons
Délai de livraison: jours 3-5Working
Conditions de paiement: L/C, D/A, D/P, Western Union, MoneyGram, T/T
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Bloc du verrou Z1 |
Estimation de précision: |
p0 |
Matériel: |
GCr15 soutenant l'acier |
À l'intérieur du diamètre: |
9-500 |
Poids: |
0.002-16.5kg |
En dehors de Diamater: |
12-540mm |
Numéro de modèle: |
Bloc du verrou Z1 |
Estimation de précision: |
p0 |
Matériel: |
GCr15 soutenant l'acier |
À l'intérieur du diamètre: |
9-500 |
Poids: |
0.002-16.5kg |
En dehors de Diamater: |
12-540mm |

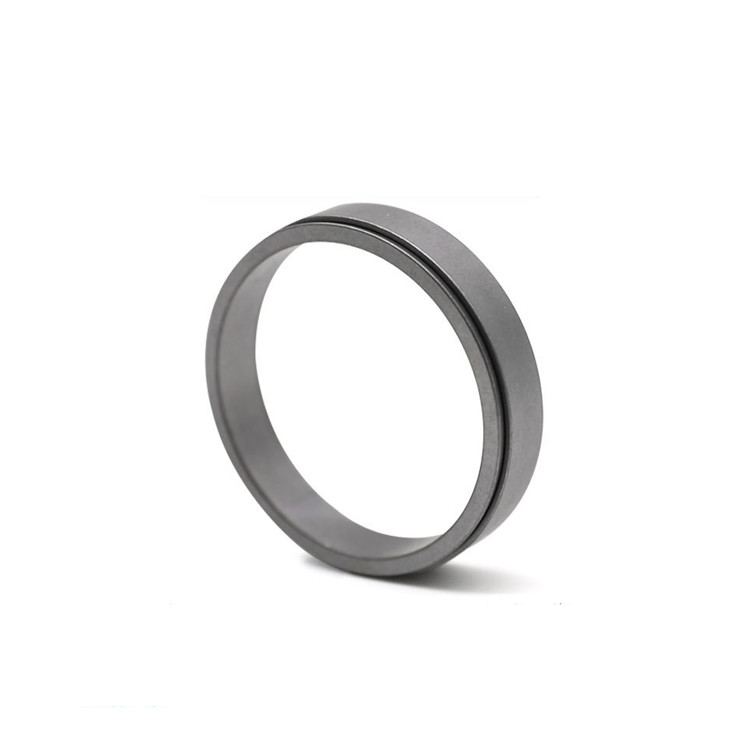

Z1 fermant à clef des éléments fermant à clef le dispositif aucune dureté élevée de rainure de clavette
Caractéristique du produit
La connexion de bloc de verrou est une connexion précise, sans Gap, keyless. Élimine sûrement les inconvénients tels que la concentration de contrainte et les clés de roulement provoquées par la transmission principale. Elle a les avantages du positionnement commode et rapide, de la longue durée de vie et non facile à corroder. Il n'y a aucun parent glissant pendant le travail et aucun usage. Il est particulièrement approprié pour l'usage par diverse transmission à haute précision et les mécanismes servo.
Quand la douille d'accouplement d'expansion est installée dans la direction axiale, elle peut facilement ajuster la taille exigée de position de la direction axiale et de la position relative des pièces sans n'importe quelle fixation axiale.
Avec l'expansion de la portée de l'application, toutes sortes de formes complexes de connexion dans les machines peuvent être remplacées par expansion spéciale et douilles d'accouplement serrées. Simplifiez la structure de transmission ou devenez une partie intégrante d'un élément mécanique, tel qu'un accouplement sans contrecoup de diaphragme.
La sélection du bloc de verrou peut faire la haute de soutien de taux de commercialisation d'unité centrale, qui est commode pour le progrès et le développement de la technologie d'unité centrale et de la mise à jour de produit.
La douille de joint de dilatation peut fonctionner dans la température ambiante de -30ºC à 200ºC, et peut être faite de divers matériaux selon les environnements de travail et les médias différents
Paramètres de produits
|
modèle |
Pf=100N/mm2 |
G (kilogramme) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| millimètre | ||||||
| 10 | 13 |
4,5 |
3,7 |
1,4 | 7,0 | 0,01 |
| 12 | 15 | 1,6 | 9,8 | 0,01 | ||
| 13 | 16 | 1,8 | 11 | 0,01 | ||
| 14 | 18 |
6,3 |
5,3 |
2,8 | 19 | 0,01 |
| 15 | 19 | 3,0 | 22 | 0,01 | ||
| 16 | 20 | 3,2 | 25 | 0,01 | ||
| 17 | 21 | 3,4 | 28 | 0,01 | ||
| 18 | 22 | 3,6 | 32 | 0,01 | ||
| 19 | 24 | 3,8 | 35 | 0,01 | ||
| 20 | 25 | 4,0 | 40 | 0,01 | ||
| 22 | 26 | 4,5 | 50 | 0,01 | ||
| 24 | 28 | 4,8 | 56 | 0,01 | ||
| 25 | 30 | 5,0 | 60 | 0,01 | ||
| 28 | 32 | 5,6 | 80 | 0,01 | ||
| 30 | 35 | 6,0 | 90 | 0,01 | ||
| 32 | 36 | 6,4 | 100 | 0,01 | ||
| 35 | 40 |
7,0 |
6,0 |
8,2 | 150 | 0,02 |
| 36 | 42 | 8,4 | 160 | 0,02 | ||
| 38 | 44 | 8,6 | 166 | 0,02 | ||
| 40 | 45 |
8,0 |
6,6 |
9,9 | 200 | 0,02 |
| 42 | 48 | 10,4 | 220 | 0,03 | ||
| 45 | 52 | 10 | 8,6 | 14,6 | 330 | 0,04 |
|
基 本 尺 寸 |
时的额定负荷 du 当 Pf=100N/mm2 |
重 量 G (kilogramme) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| millimètre | ||||||
| 48 | 55 |
10 |
8,6 |
15,6 | 370 | 0,05 |
| 50 | 57 | 16,2 | 400 | 0,05 | ||
| 55 | 62 | 17,8 | 490 | 0,05 | ||
| 56 | 64 |
12 |
10,4 |
22,0 | 610 | 0,06 |
| 60 | 68 | 23,5 | 700 | 0,07 | ||
| 63 | 71 | 24,8 | 780 | 0,08 | ||
| 65 | 73 | 25,6 | 830 | 0,09 | ||
| 70 | 79 |
14 |
12,2 |
32,0 | 1120 | 0,11 |
| 75 | 84 | 34,4 | 1290 | 0,12 | ||
| 80 | 91 |
17 |
15 |
45,0 | 1810 | 0,19 |
| 85 | 96 | 48 | 2040 | 0,20 | ||
| 90 | 101 | 51 | 2290 | 0,22 | ||
| 95 | 106 | 54 | 2550 | 0,23 | ||
| 100 | 114 |
21 |
18,7 |
70 | 3500 | 0,38 |
| 105 | 119 | 73,2 | 3820 | 0,40 | ||
| 110 | 124 | 77 | 4250 | 0,41 | ||
| 120 | 134 | 84 | 5050 | 0,45 | ||
| 125 | 139 | 92 | 5750 | 0,62 | ||
| 130 | 148 | 28 | 25,3 | 124 | 8050 | 0,85 |
|
基 本 尺 寸 |
时的额定负荷 du 当 Pf=100N/mm2 |
重 量 G (kilogramme) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| millimètre | ||||||
| 140 | 158 |
28 |
25,3 |
134 | 9350 | 0,91 |
| 150 | 168 | 143 | 10700 | 0,97 | ||
| 160 | 178 | 152,5 | 12200 | 1,02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1,50 |
| 180 | 201 | 204 | 18300 | 1,58 | ||
| 190 | 211 | 214 | 20400 | 1,68 | ||
| 200 | 224 |
38 |
34,8 |
262 | 26200 | 2,32 |
| 210 | 234 | 275 | 28900 | 2,45 | ||
| 220 | 244 | 288 | 37700 | 2,49 | ||
| 240 | 267 | 42 | 39,5 | 358 | 43000 | 3,52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4,68 |
| 260 | 290 | 435 | 56500 | 4,82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6,27 |
| 300 | 333 | 555 | 83000 | 6,47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10,90 |
| 340 | 380 | 755 | 128500 | 11,50 | ||
| 360 | 400 | 800 | 144000 | 12,20 | ||
| 380 | 420 | 845 | 160500 | 12,80 | ||
| 400 | 440 | 890 | 178000 | 13,50 | ||
| 420 | 460 | 935 | 196000 | 14,1 | ||
| 450 | 490 | 998 | 224500 | 15,2 | ||
| 480 | 520 | 1070 | 256000 | 16,00 | ||
| 500 | 540 | 1110 | 278000 | 16,50 | ||
