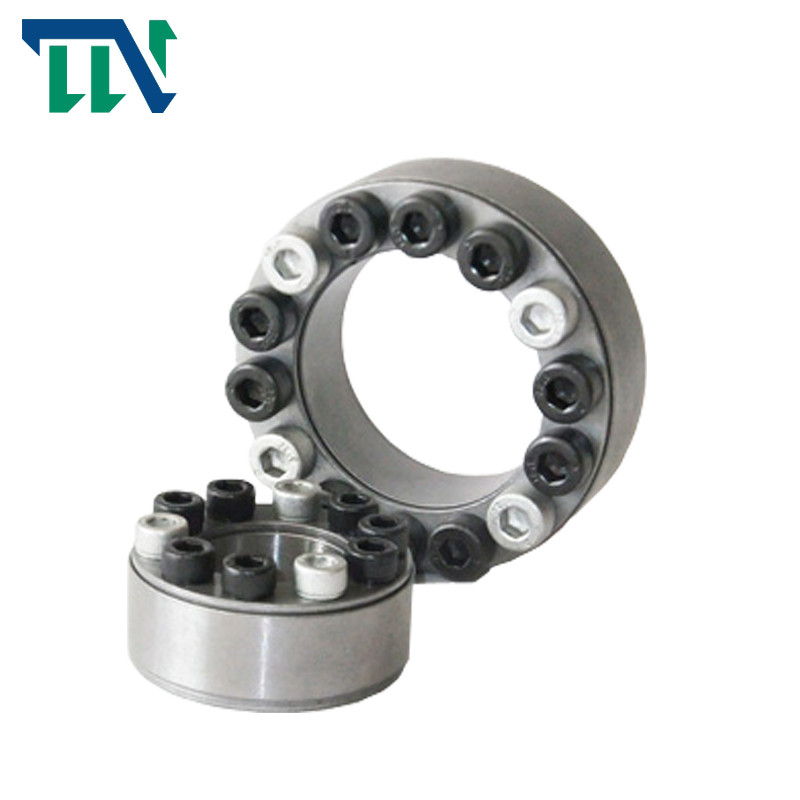

Z2 type dispositifs de verrouillage Keyless de bloc de verrou de norme
Caractéristique du produit
Le bloc de verrou est une base mécanique avancée qui est très utilisée dans le monde pour l'accouplement mécanique sous de diverses charges. Les Etats-Unis, l'Allemagne, le Japon et les pays avec des industries plus développées ont employé la première fois cette nouvelle technologie dans les machines résistantes.
Il a été prolongé à de diverses autres industries de machines. Le bloc de verrou a démarré internationalement au début des années 70. La Chine a développé le produit au début des années 80, et premièrement favorisé et l'a appliqué dans de diverses machines lourdes. Pendant les dernières six années, la Chine a formulé la norme générale du bloc de verrou GB5867-86. Notre société Tianniu a commencé la recherche et développement complète de diverses douilles d'expansion de cette norme en 1987. Après que presque 20 ans de pratique, nous ayons accompli le developmentof tous les types de douilles d'expansion dans cette norme. Et favorisé au textile, emballage, nourriture, industrie de lumière, métallurgie, fabrication du papier, impression, machines-outils, centres d'usinage, forgeant
les machines-outils, et les machines métallurgiques et les machines générales et d'autres machines, ont pris une bonne réputation, et ont favorisé les produits d'industrie de machines. compétence améliorée. Andcan développent le bloc de verrou non standard selon des besoins de l'utilisateur spéciaux.
Le bloc de verrou est un nouveau type de connexion. Il se fonde sur serrer les boulons de haute résistance pour produire de la pression positive entre le bloc de verrou et l'axe ou entre la surface de logement, qui est accompagnée de frottement et d'un dispositif keyless de connexion qui réalise la transmission de charge. Il a beaucoup d'avantages et de caractéristiques uniques comparés à la méthode mécanique traditionnelle de connexion d'interférence générale sans en esclavage et en esclavage
Paramètres de produits
|
dimensions fondamentales |
boulon dirigé par hexagone interne |
Charge évaluée |
PF (N/mm2) |
MA
(N·m) |
G
(kilogramme) |
||||||
| d | D | l | L | L1 |
tailles |
Quantité |
F1 (kN) | Mt (kN·m) | |||
| millimètre | |||||||||||
| 19 |
47 |
17 |
20 |
27,5 |
M6×18 |
8 |
27 |
0,25 | 220 |
14 |
0,20 |
| 20 | 0,27 | 210 | 0,23 | ||||||||
| 22 | 0,30 | 195 | 0,24 | ||||||||
| 25 | 50 | 9 | 30 | 0,38 | 190 | 0,25 | |||||
| 28 |
55 |
10 |
33 |
0,47 | 185 | 0,29 | |||||
| 30 | 0,50 | 175 | 0,30 | ||||||||
| 35 | 60 | 12 | 40 | 0,70 | 180 | 0,32 | |||||
| 38 | 63 |
15 |
46 |
0,88 | 185 | 0,33 | |||||
| 40 | 65 | 0,92 | 180 | 0,34 | |||||||
| 42 | 72 |
20 |
24 |
33,5 |
M8×22 |
12 |
65 | 1,36 | 200 |
35 |
0,48 |
| 45 | 75 | 71 | 1,62 | 210 | 0,57 | ||||||
| 50 | 80 | 72 | 1,77 | 190 | 0,60 | ||||||
| 55 | 85 |
15 |
83 |
2,27 | 200 | 0,63 | |||||
| 60 | 90 | 2,47 | 180 | 0,69 | |||||||
| 65 | 95 | 16 | 93 | 3,04 | 190 | 0,73 | |||||
| 70 | 110 |
24 |
28 |
39 |
M10×25 |
15 |
130 | 1,60 | 210 |
70 |
1,26 |
| 75 | 115 | 131 | 4,90 | 195 | 1,33 | ||||||
| 80 | 120 | 132 | 5,20 | 180 | 140 | ||||||
| 85 | 125 | 16 | 147 | 6,30 | 195 | 1,49 | |||||
| 90 | 130 | 16 | 148 | 6,60 | 180 | 1,53 | |||||
| 95 | 135 | 18 | 167 | 7,90 | 195 | 1,62 | |||||
| 100 | 145 |
29 |
33 |
47,0 |
M12×30 |
15 |
190 | 9,60 | 195 |
125 |
2,01 |
| 105 | 150 | 191 | 9,98 | 185 | 2,10 | ||||||
| 110 | 155 | 192 | 10,50 | 180 | 2,15 | ||||||
| 120 | 165 | 16 | 218 | 13,10 | 185 | 2,35 | |||||
| 125 | 170 | 18 | 220 | 13,78 | 180 | 2,95 | |||||
| 130 | 180 |
34 |
38 |
52,0 |
M12×35 |
20 | 272 | 17,60 |
165 |
125 |
3,51 |
| 140 | 190 | 22 | 298 | 20,90 | 3,85 | ||||||
| 150 | 200 | 24 | 324 | 24,20 |
170 |
4,07 | |||||
| 160 | 210 | 27 | 350 | 28,00 | 4,3 | ||||||
| 170 | 225 |
38 |
44 |
60 |
M14×40 |
22 | 386 | 32,80 | 160 |
190 |
5,78 |
| 180 | 235 | 24 | 420 | 37,80 | 165 | 6,05 | |||||
| 190 | 250 |
46 |
52 |
68 |
28 | 490 | 46,50 |
150 |
8,25 | ||
| 200 | 260 | 30 | 525 | 52,50 | 8,65 | ||||||
| 210 | 275 |
50 |
56 |
74 |
M16×55 |
24 | 599 | 62,89 | 151 |
295 |
10,10 |
| 220 | 285 | 26 | 620 | 68,00 | 150 | 11,22 | |||||
| 240 | 305 | 30 | 715 | 85,50 | 160 | 12,20 | |||||
| 250 | 315 | 32 | 768 | 96,00 | 162 | 12,70 | |||||
| 260 | 325 | 34 | 800 | 104,00 | 165 | 13,20 | |||||
| 280 | 355 |
60 |
66 |
86,5 |
M18×60 |
32 | 915 | 128,00 | 145 |
405 |
19,20 |
| 300 | 375 |
36 |
1020 | 153,00 |
150 |
20,50 | |||||
| 320 | 405 |
72 |
78 |
100,5 |
M20×75 |
1310 |
210,00 |
580 |
29,60 | ||
| 340 | 425 | 224,00 |
145 |
31,10 | |||||||
| 360 | 455 |
84 |
90 |
116,0 |
M22×80 |
1630 | 294,00 |
780 |
42,20 | ||
| 380 | 475 | 1620 | 308,00 | 135 | 44,00 | ||||||
| 400 | 495 | 1610 | 322,00 | 130 | 46,00 | ||||||
| 420 | 515 |
40 |
1780 | 374,00 | 135 | 50,00 | |||||
| 450 | 555 |
96 |
102 |
130 |
M24×90 |
2050 | 461,25 |
124 |
1000 |
65,00 | |
| 480 | 585 | 42 | 2160 | 518,40 | 71,00 | ||||||
| 500 | 605 | 44 | 2240 | 560,00 | 123 | 72,60 | |||||
| 530 | 640 | 45 | 2330 | 617,00 | 121 | 83,60 | |||||
| 560 | 670 | 48 | 2440 | 680,00 | 120 | 85,00 | |||||
| 600 | 710 | 50 | 2580 | 775,00 | 118 | 91,00 | |||||
| 630 | 740 | 52 | 2680 | 844,00 | 117 | 94,00 | |||||
| 670 | 780 | 56 | 2820 | 944,00 | 116 | 101,00 | |||||
| 710 | 820 | 60 | 2970 | 1050,00 | 115 | 106,00 | |||||
| 750 | 860 | 62 | 3130 | 1173,00 | 115 | 112,00 | |||||
| 800 | 910 | 66 | 3260 | 1300,00 | 112 | 118,00 | |||||
| 850 | 960 | 70 | 3500 | 1487,00 | 113 | 125,00 | |||||
| 900 | 1010 | 75 | 3680 | 1650,00 | 112 | 132,00 | |||||
| 950 | 1060 | 80 | 3870 | 1838,00 | 112 | 139,00 | |||||
| 1000 | 1110 | 82 | 4000 | 2000,00 | 110 | 146 |
