Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Z4
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Bloc du verrou Z4 |
Matériel: |
Acier |
Poids: |
3.3-49KG |
Diamètre extérieur: |
120-390 |
Épaisseur (millimètres): |
62-136 |
Taille de trou: |
70-300 |
Couple (kNm: |
6.85-245 |
Numéro de modèle: |
Bloc du verrou Z4 |
Matériel: |
Acier |
Poids: |
3.3-49KG |
Diamètre extérieur: |
120-390 |
Épaisseur (millimètres): |
62-136 |
Taille de trou: |
70-300 |
Couple (kNm: |
6.85-245 |

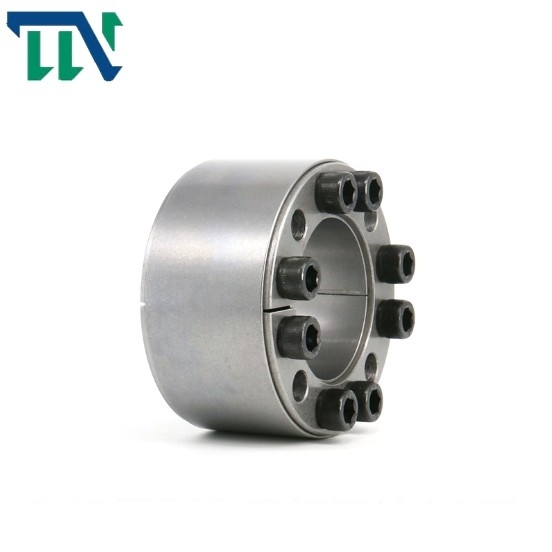

Dispositif Z4 de verrouillage Keyless fermant à clef des éléments maintenant l'Assemblée
Caractéristique du produit
Le bloc de verrou est une base mécanique avancée qui est très utilisée dans le monde
pour l'accouplement mécanique sous de diverses charges. Les Etats-Unis, Allemagne, Japon
et les pays avec des industries plus développées ont employé la première fois cette nouvelle technologie dedans
machines résistantes. Elles ont été prolongées à de diverses autres industries de machines.
Le bloc de verrou a démarré internationalement au début des années 70. La Chine a développé
le produit au début des années 80, et l'a premièrement favorisé et a appliqué dans de diverses machines lourdes.
Pendant les dernières six années, la Chine a formulé le bloc de verrou général
Norme GB5867-86. Notre société Tianniu a commencé la recherche complète et
développement de diverses douilles d'expansion de cette norme en 1987. Après presque 20
des années de la pratique, nous avons accompli le développement de tous les types d'expansion
douilles dans cette norme. Et favorisé au textile, emballage, nourriture, industrie légère,
métallurgie, fabrication du papier, impression, machines-outils, centres d'usinage, machine de pièce forgéee
outils, et machines de machine et générales métallurgiques et d'autres machines,
a pris une bonne réputation, et a favorisé les produits d'industrie de machines. compétence améliorée.
Et peut développer le bloc de verrou non standard selon des besoins de l'utilisateur spéciaux
Paramètres de produits
|
dimensions fondamentales |
boulon dirigé par hexagone interne |
Charge évaluée |
PF (N/mm2) |
MA
(N·m) |
G
(kilogramme) |
||||||
| d | D | l | L | L1 |
tailles |
Quantité |
F1 (kN) |
Mt (kN·m) |
|||
| millimètre | |||||||||||
| 70 | 120 | 56 | 62 | 74 | M12×55 | 8 | 197 | 6,85 | 201 | 145 | 3,3 |
| 80 | 130 | 56 | 62 | 74 | M12×55 | 12 | 291 | 11,65 | 263 | 145 | 3,7 |
| 90 | 140 | 56 | 62 | 74 | M12×55 | 12 | 29 | 13,00 | 234 | 145 | 4,0 |
| 100 | 160 | 74 | 80 | 94 | M14×70 | 15 | 389 | 19,70 | 213 | 230 | 7,2 |
| 110 | 170 | 74 | 80 | 94 | M14×70 | 15 | 483 | 22,60 | 242 | 230 | 7,7 |
| 120 | 180 | 15 | 482 | 28,90 | 222 | 230 | 8,3 | ||||
| 125 | 185 | 15 | 480 | 30,00 | 212 | 230 | 8,5 | ||||
| 130 | 190 | 74 | 80 | 94 | M14×70 | 15 | 480 | 31,20 | 205 | 230 | 8,8 |
| 140 | 200 | 18 | 574 | 40,20 | 227 | 230 | 9,3 | ||||
| 150 | 210 | 18 | 572 | 42,90 | 212 | 230 | 10,0 | ||||
| 160 | 230 | 18 | 800 | 64,00 | 227 | 355 | 14,9 | ||||
| 170 | 240 | 18 | 795 | 67,80 | 214 | 355 | 15,7 | ||||
| 180 | 250 | 88 | 94 | 110 | M16×80 | 21 | 923 | 83,00 | 235 | 355 | 16,4 |
| 190 | 260 | 21 | 921 | 88,00 | 223 | 355 | 17,2 | ||||
| 200 | 270 | 24 | 1050 | 105,00 | 242 | 355 | 18,8 | ||||
| 210 | 290 | 20 | 1118 | 117,30 | 197 | 485 | 23,0 | ||||
| 220 | 300 | 21 | 1120 | 123,00 | 189 | 485 | 27,7 | ||||
| 240 | 320 | 110 | 116 | 134 | M18×100 | 24 | 1280 | 153,00 | 198 | 485 | 29,8 |
| 250 | 330 | 27 | 1282 | 160,20 | 205 | 485 | 31,0 | ||||
| 260 | 340 | 27 | 1430 | 186,00 | 205 | 485 | 32,0 | ||||
|
280 300 |
370 390 |
130 |
136 |
156 |
M20×120 |
24 |
1650 1650 |
230,00 245,00 |
192 179 |
690 690 |
46,0 49,0 |
