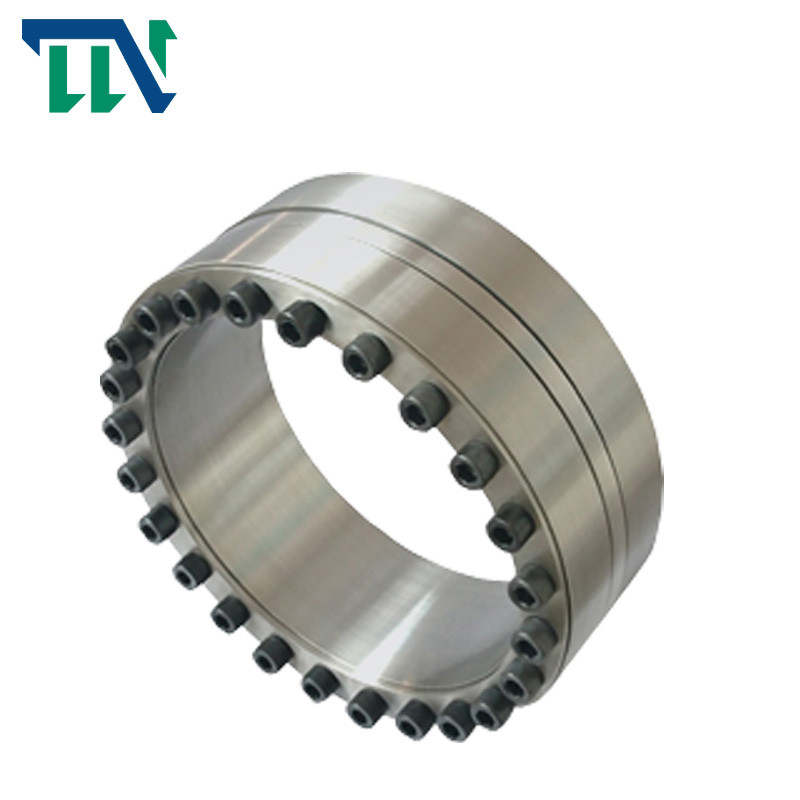

puissance Keyless de blocs de verrou de bloc du verrou z5

Les blocs du verrou Z5 Keyless actionnent fermer à clef le dispositif

Caractéristique du produit

La sélection du bloc de verrou devrait répondre aux exigences suivantes :

Couple d'A. Transmission : ≥ M DE LA TA

Force axiale de B. Bearing : pi de ≥ FX

Force de C. Transmission : pi de ≥ f2x + (DM/2x10-3) 2

Force radiale de D. Bearing : ≥ franc/d1x103 de pinte, où :

Couple de ¯ de M à transmettre, kn · m ;

Force axiale de ¯ de FX à soutenir, kn ;

Pi de force radiale de ¯ à soutenir, kn ;

Couple évalué de bloc de verrou de ¯ de la TA, kn · m ;

Force axiale évaluée de bloc de verrou de ¯ de pi ; KN ;

d. |diamètre intérieur et largeur intérieure d'anneau du bloc de verrou, millimètre ;

Pression sur la surface commune entre le bloc de verrou de ¯ de pinte et l'axe, N/mm2

Instructions de protection

1. Après installation, enduisez le visage exposé d'extrémité du bloc de verrou et du chef de boulon de l'anti tache d'huile de rouille. Pour des machines fonctionnant en plein air ou avec l'environnement de travail pauvre, le visage exposé d'extrémité de la douille se reliante d'expansion sera enduit de l'anti huile de rouille régulièrement.

2. Pour le bloc de verrou qui doit travailler dans le milieu corrosif, la protection spéciale (telle qu'ajouter le couvercle) sera adoptée pour empêcher le bloc de verrou de se rouiller.

 Mesures de sécurité et réutilisation

1. Si ce produit est employé sur les machines de levage ou chargé sur des machines, des dispositifs de sécurité devraient être placés pour assurer la sécurité.

2. On l'interdit absolument de détacher les boulons sous la charge.

Pendant la réutilisation, le bloc de verrou peut être utilisé seulement après qu'on le confirme qu'il n'y a aucun saleté, corrosion et dommage. La catégorie est 12,9

Paramètres de produits
