Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Z6
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Bloc du verrou Z5 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.29-6.7KG |
Diamètre extérieur: |
47-200 |
Épaisseur (millimètres): |
37-77 |
Taille de trou: |
55-80 |
Couple (kNm: |
145-1600 |
Numéro de modèle: |
Bloc du verrou Z5 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.29-6.7KG |
Diamètre extérieur: |
47-200 |
Épaisseur (millimètres): |
37-77 |
Taille de trou: |
55-80 |
Couple (kNm: |
145-1600 |

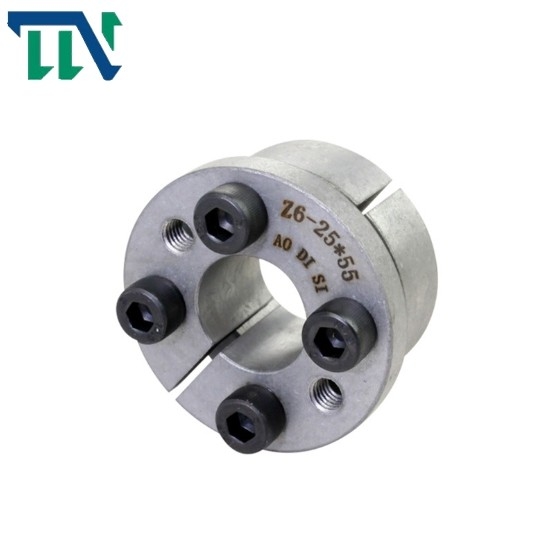

La serrure Z6 assemble la vis d'approche avec la serrure de puissance de bloc de verrou
Caractéristique du produit
La connexion de bloc de verrou peut résister à des charges lourdes. Sa structure peut être transformée en divers styles. Afin de répondre aux exigences de charge d'installation, un bloc de verrou n'est pas assez, et la série multiple peut être employée en association.
La connexion de bloc de verrou est une connexion précise, sans Gap, keyless. Élimine sûrement les inconvénients tels que la concentration de contrainte et les clés de roulement provoquées par la transmission principale. Elle a les avantages du positionnement commode et rapide, de la longue durée de vie et non facile à corroder. Il n'y a aucun parent glissant pendant le travail et aucun usage. Il est particulièrement approprié pour l'usage par diverse transmission à haute précision et les mécanismes servo
L'équipement de transmission de Changzhou TIANNIU Cie., Ltd (usine d'embrayage de Changzhou TIANNIU) est un un fournisseur professionnel d'incidence d'embrayage de manière, les produits de base sont embrayage électromagnétique micro, accouplement de limiteur de couple, glissant l'accouplement d'arbres, l'accouplement flexible d'arbre porte-hélice, le bloc de verrou et les accouplements d'arbres, etc.
Nous avons été dans le d'incidence d'embrayage de cale et l'industrie des roulements à bille de manière de l'embrayage un pour plus que 10years, persistant dans le principe de gestion des produits conçus en fonction des conditions des clients. Nous entretenons en écoutant nos clients, en appliquant l'innovation et la construction avec l'art pour répondre à tous leurs besoins
Paramètres de produits
|
dimensions fondamentales |
le gouvernement du Nigéria hexa interne a dirigé le boulon |
Charge évaluée |
PF (N/mm2) |
MA
(N·m) |
G
(kilogramme) |
||||||||
| d | D | L4 | L3 | L2 | D1 | L1 |
tailles |
Quantité |
Pi (kN) |
Mt (kN·m) |
|||
| millimètre | |||||||||||||
| 14 | 18 | 0,127 | 208 | 25 | 0,37 | ||||||||
| 16 | 18 | 0,142 | 181 | 25 | 0,39 | ||||||||
| 18 | 18 | 0,157 | 161 | 25 | 0,41 | ||||||||
| 19 | 18 | 0,165 | 152 | 25 | 0,42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25,5 |
0,172 0,285 |
145 186 |
25 35 |
0,44 0,45 |
| 24 | 25,5 | 0,307 | 170 | 35 | 0,46 | ||||||||
| 25 | 25,5 | 0,315 | 163 | 35 | 0,47 | ||||||||
| 28 | 31,5 | 0,435 | 175 | 41 | 0,48 | ||||||||
| 30 | 31,5 | 0,472 | 163 | 41 | 0,50 | ||||||||
| 24 | 37,4 | 0,440 | 244 | 30 | 0,46 | ||||||||
| 25 | 37,4 | 0,460 | 234 | 30 | 0,48 | ||||||||
| 28 | 43,6 | 0,600 | 243 | 35 | 0,51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43,6 43,6 |
0,640 0,690 |
227 213 |
35 35 |
0,55 0,56 |
| 35 | 52,5 | 0,910 | 234 | 41 | 0,58 | ||||||||
| 38 | 52,5 | 0,990 | 216 | 41 | 0,61 | ||||||||
| 40 | 52,5 | 1,050 | 205 | 41 | 0,62 | ||||||||
| 30 | 52,4 | 0,780 | 232 | 30 | 0,73 | ||||||||
| 32 | 52,4 | 0,830 | 217 | 30 | 0,76 | ||||||||
| 35 | 61,0 | 1,060 | 232 | 35 | 0,82 | ||||||||
| 38 | 61,0 | 1,150 | 214 | 35 | 0,89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61,0 | 1,220 | 203 | 35 | 0,92 |
| 43 | 73,5 | 1,540 | 233 | 41 | 0,96 | ||||||||
| 45 | 73,5 | 1,650 | 217 | 41 | 0,99 | ||||||||
| 48 | 73,5 | 1,760 | 203 | 41 | 1,00 | ||||||||
| 50 | 73,5 | 1,830 | 195 | 41 | 1,02 | ||||||||
