Numéro de modèle: |
Bloc du verrou Z20 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.37-9.2KG |
Diamètre extérieur: |
60-260mm |
Épaisseur (millimètres): |
72-197mm |
Taille de trou: |
25-160mm |
Couple (kNm: |
17-145 |
Numéro de modèle: |
Bloc du verrou Z20 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.37-9.2KG |
Diamètre extérieur: |
60-260mm |
Épaisseur (millimètres): |
72-197mm |
Taille de trou: |
25-160mm |
Couple (kNm: |
17-145 |

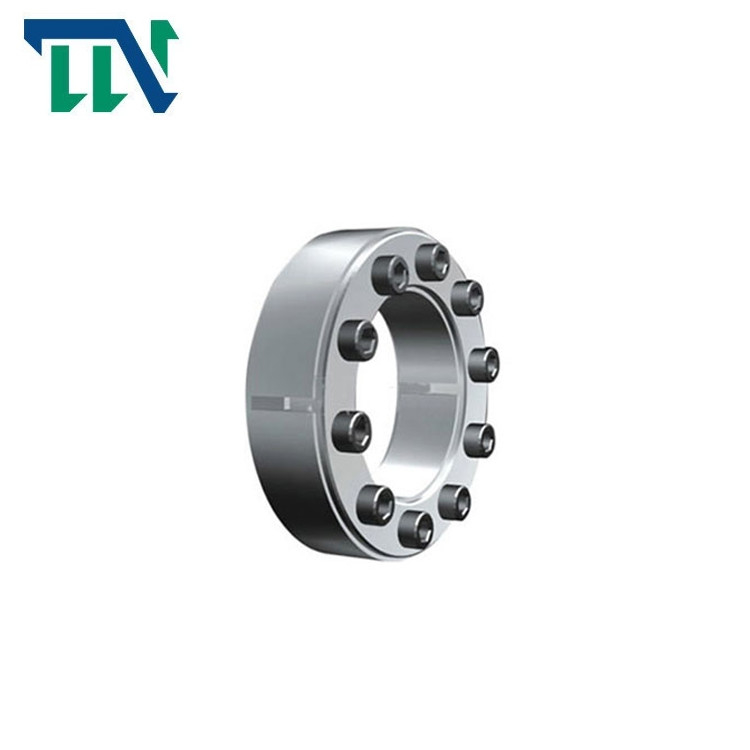

Bloc de verrou de verrouillage Keyless de puissance du dispositif Z20
Caractéristique du produit
Le bloc de verrou de z-séries produit par la société de transmission de tianniu de Changzhou est une structure keyless de connexion. Sous l'action de la force axiale, des douilles intérieures et externes se rétrécir et augmenter étroitement avec l'axe et le hub pour produire assez de frottement pour transmettre le couple et la force axiale, afin de réaliser le but de l'opération de mécanisme.
Caractéristiques : bonne représentation de centrage de la connexion ; Aucun chauffage n'est exigé pendant l'assemblée ; Il est commode de démonter ou ajuster la position relative entre l'axe et le hub ; Aucune concentration de contrainte ; Portance forte. Utilisation : quand le hub est relié à l'axe, il joue un rôle fermant serré après avoir été serré par des boulons. Puisque le produit est une surface conique ou une structure conique, il change en force radiale par le mouvement de force axiale, ayant pour résultat le frottement et de répondre aux exigences de couple. En démontant, détachez tous les boulons. Il n'y a aucun besoin d'enlever les boulons. Alors vissez les boulons appropriés dans le trou de démontage avec une clé Allen et détachez les pièces démontées
Paramètres de produits
dimensions fondamentales |
boulon dirigé par hexagone interne |
Charge évaluée | G (kilogramme) | ||||||||
| d | D | D1 | L1 | L | L2 |
tailles |
Quantité |
MA (N·m) |
Mt (kN·m) | F1 (kN) | |
| millimètre | |||||||||||
| 25 | 60 | 37,5 | 27,5 | 20 | 17 | M6×18 | 9 | 17 | 0,20 | 22 | 0,37 |
| 30 | 65 | 42,5 | 9 | 0,30 | 24 | 0,42 | |||||
| 35 | 72 | 47,5 | 12 | 0,50 | 35 | 0,48 | |||||
| 40 | 78 | 52,5 | 15 | 0,60 | 40 | 0,54 | |||||
| 45 | 92 | 60 | 33,5 | 24 | 20 | M8×22 | 12 | 41 | 1,0 | 55 | 0,92 |
| 50 | 98 | 65 | 12 | 1,2 | 60 | 1,0 | |||||
| 55 | 105 | 70 | 14 | 1,5 | 70 | 1,1 | |||||
| 60 | 110 | 75 | 14 | 1,7 | 72 | 1,2 | |||||
| 70 | 138 | 90 | 39,5 | 28 | 24 | M10×25 | 14 | 83 | 3 | 110 | 2,3 |
| 80 | 145 | 100 | 14 | 4 | 120 | 2,4 | |||||
| 90 | 160 | 110 | 16 | 5 | 130 | 2,8 | |||||
| 100 | 180 | 122,5 | 47 | 33 | 26 | M12×30 | 14 | 145 | 6,5 | 150 | 3,8 |
| 110 | 190 | 132,5 | 14 | 7 | 160 | 4,1 | |||||
| 120 | 205 | 142,5 | 16 | 9 | 190 | 4,7 | |||||
| 140 | 230 | 165 |
52 |
38 |
34 |
M12×35 | 22 | 14 | 240 | 7,4 | |
| 160 | 260 | 185 | 26 | 20 | 310 | 9,2 | |||||
