Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO9001
Numéro de modèle: Z21
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Bloc du verrou Z21 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.1-118KG |
Diamètre extérieur: |
38-485mm |
Épaisseur (millimètres): |
11-142mm |
Taille de trou: |
14-300mm |
Couple (kNm: |
30-292000 |
Numéro de modèle: |
Bloc du verrou Z21 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.1-118KG |
Diamètre extérieur: |
38-485mm |
Épaisseur (millimètres): |
11-142mm |
Taille de trou: |
14-300mm |
Couple (kNm: |
30-292000 |

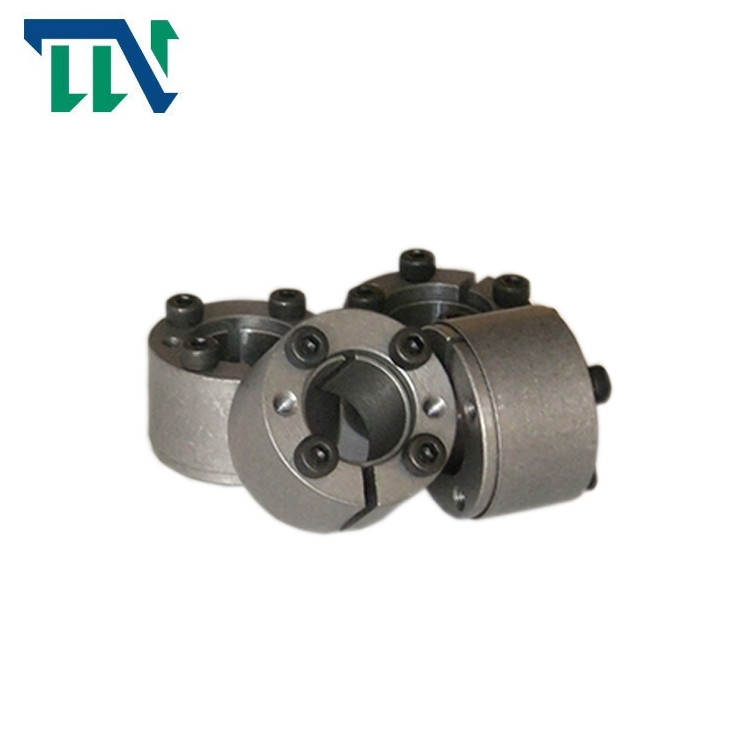

Bloc de verrou de verrouillage Keyless de puissance du dispositif Z20
Caractéristique du produit
Le bloc de verrou (s'est ci-après rapporté en tant que bloc de verrou) est une composante de base avancée très utilisée dans la connexion mécanique sous la charge lourde dans le monde. Dans la connexion de la roue et de l'axe, c'est un dispositif keyless de connexion qui réalise la transmission de charge en serrant les boulons de haute résistance pour faire la pression et le frottement produits entre les surfaces de retenue
Le bloc de verrou de z-séries produit par la société de transmission de tianniu de Changzhou compte sur les normes techniques bien fondées en Europe, et a apporté quelques améliorations créatives aux produits scientifiquement. La société fabrique principalement l'euro, les normes de JB (gigaoctet), les normes des Etats-Unis et les divers produits non standard de série de bloc de verrou. Les produits sont exportés vers l'Union européenne, les Etats-Unis, l'Australie, l'Asie du Sud-Est, le Hong Kong et Taïwan et d'autres pays et régions. Actuellement, l'entreprise couvre une aire de 1000 mètres carrés et a de diverses machines-outilles à commande numérique, instruments de mesure à haute précision et appareil de mesure spécial. La société a successivement développé et a produit plus de 30 séries et milliers standard de caractéristiques des blocs de verrou. C'est un fabricant professionnel à grande échelle de bloc de verrou en Chine
|
Nom de produit
|
Bloc de verrou de série de Z
|
|
Modèle
|
Z
|
|
Diamètre intérieur
|
14-300mm
|
|
Diamètre extérieur
|
38-485mm
|
|
Épaisseur
|
11-142mm
|
|
Poids
|
0.1-118kg
|
|
Capacité de couple
|
30-292000N.m
|
|
Paquet
|
Carton/demande en bois de cas/de client
|
|
Conditions de paiement
|
TTT. L/C, D/A, D/P, Western Union, Paypal
|
|
Application
|
Machine textile, fans, ventilateurs, machine d'impression
|
Paramètres de produits
|
dimensions fondamentales |
boulon dirigé par hexagone interne |
Charge évaluée |
MA
(N·m) |
G
(kilogramme) |
|||||
| d | D | L | L1 |
tailles |
Quantité |
Mt (N·m) | F1 (kN) | ||
| millimètre | |||||||||
| 10 | 20 |
13 |
15,5 |
M2.5×12 |
4 |
14,1 | 2900 | 0,85 | 0,019 |
| 11 | 22 | 15,3 | 2900 | 0,85 | 0,022 | ||||
| 12 | 22 | 17,1 | 2900 | 0,85 | 0,024 | ||||
| 14 | 26 |
17 |
20 |
M3×16 |
31 | 4380 | 0,68 | 0,039 | |
| 15 | 28 | 32,5 | 4380 | 0,68 | 0,044 | ||||
| 16 | 32 | 21 | M4×16 | 61 | 7700 | 3,5 | 0,068 | ||
| 17 | 35 |
21 |
25 |
M4×20 |
63 | 7700 | 3,5 | 0,090 | |
| 18 | 35 | 68 | 7700 | 3,5 | 0,093 | ||||
| 19 | 35 | 72 | 7700 | 3,5 | 0,098 | ||||
| 20 | 38 |
26 |
M5×20 |
126 | 126000 | 6,6 | 0,12 | ||
| 22 | 40 | 135 | 126000 | 6,6 | 0,13 | ||||
| 24 | 47 |
26 |
32 |
M6×25 |
207 | 17900 | 11,8 | 0,20 | |
| 25 | 47 | 216 | 17900 | 11,8 | 0,22 | ||||
| 28 | 50 |
6 |
365 | 26120 | 11,8 | 0,24 | |||
| 30 | 55 | 387 | 26120 | 11,8 | 0,26 | ||||
| 32 | 55 | 421 | 26120 | 11,8 | 0,27 | ||||
|
dimensions fondamentales |
boulon dirigé par hexagone interne |
Charge évaluée |
MA
(N·m) |
G
(kilogramme) |
|||||
| d | D | L | L1 |
tailles |
Quantité |
F1 (kN) | Mt (kN·m) | ||
| millimètre | |||||||||
| 35 | 60 |
31 |
37 |
M6×30 |
8 | 34990 | 633 | 11,8 | 0,37 |
| 38 | 65 | 8 | 34990 | 667 | 11,8 | 0,41 | |||
| 40 | 65 | 8 | 34990 | 696 | 11,8 | 0,42 | |||
| 42 | 75 |
36 |
44 |
M8×35 |
6 | 48000 | 1011 | 28,6 | 0,63 |
| 45 | 75 | 6 | 48000 | 1095 | 28,6 | 0,70 | |||
| 48 | 80 | 8 | 64270 | 1560 | 28,6 | 0,71 | |||
| 50 | 80 | 8 | 64270 | 1610 | 28,6 | 0,73 | |||
