Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: RLK130
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Bloc du verrou RLK130 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.4-9.5 |
Diamètre extérieur: |
47-200mm |
Épaisseur (millimètres): |
24-140mm |
Taille de trou: |
20-150mm |
Couple (kNm: |
30-380 |
Numéro de modèle: |
Bloc du verrou RLK130 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.4-9.5 |
Diamètre extérieur: |
47-200mm |
Épaisseur (millimètres): |
24-140mm |
Taille de trou: |
20-150mm |
Couple (kNm: |
30-380 |

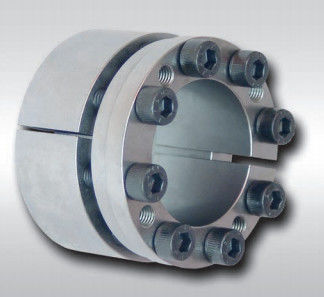

Axe standard d'incidence du contre-écrou RLK130 fermant à clef le dispositif
Caractéristique du produit
Le bloc de verrou est une composante de base avancée très utilisée dans la connexion mécanique sous la charge lourde dans le monde. Dans la connexion de la roue et de l'axe, c'est un dispositif keyless de connexion qui réalise la transmission de charge en serrant les boulons de haute résistance pour faire la pression et le frottement produits entre les surfaces de retenue
La sélection du bloc de verrou devrait répondre aux exigences suivantes :
Couple d'A. Transmission : ≥ M DE LA TA
Force axiale de B. Bearing : pi de ≥ FX
Force de C. Transmission : pi de ≥ f2x + (DM/2x10-3) 2
Force radiale de D. Bearing : ≥ franc/d1x103 de pinte, où :
Couple de ¯ de M à transmettre, kn · m ;
Force axiale de ¯ de FX à soutenir, kn ;
Pi de force radiale de ¯ à soutenir, kn ;
Couple évalué de bloc de verrou de ¯ de la TA, kn · m ;
Force axiale évaluée de bloc de verrou de ¯ de pi ; KN ;
d. |diamètre intérieur et largeur intérieure d'anneau du bloc de verrou, millimètre ;
Pression sur la surface commune entre le bloc de verrou de ¯ de pinte et l'axe, N/mm2
| Modèle | Bloc de verrou de la puissance RLK130 | |
| Pression sur l'axe (N/mm2) | 174-309 | |
| Pression sur le hub (N/mm2) | 112-184 | |
| Charge évaluée (kN.m) | Force | 53-640 |
| Couple | 0.53-57.5 | |
| Taille de course intérieure (millimètres) | 20-180 | |
| Taille externe de course (millimètres) | 47-235 | |
| Épaisseur (millimètres) | 48-90 | |
| Poids (kilogrammes) | 0.4-11 | |
Paramètres de produits
|
基 本 尺 寸 dimensions fondamentales |
l'hexagone interne de 内六角螺钉 a dirigé le boulon |
额 定 负 荷 Charge évaluée |
PF (N/mm2) |
MA
(N·m) |
G
(kilogramme) |
||||||
| d | D | L | L1 | L2 |
规 格 tailles |
数 量 Quantité |
F1 (kN) | Mt (kN·m) | |||
| millimètre | |||||||||||
| 20 | 47 |
37 |
31 |
21,7 |
M6 |
4 |
30 |
0,30 | 287 |
17 |
0,27 |
| 22 | 47 | 0,33 | 260 | 0,29 | |||||||
| 25 | 50 |
5 |
35 |
0,44 | 287 | 0,30 | |||||
| 28 | 55 | 0,49 | 256 | 0,36 | |||||||
| 30 | 55 | 0,53 | 239 | 0,34 | |||||||
| 35 | 60 |
6 |
45 |
0,81 | 246 | 0,38 | |||||
| 40 | 65 | 0,94 | 215 | 0,41 | |||||||
| 45 | 75 |
46 |
38 |
25,3 |
M8 |
80 |
1,86 | 283 |
41 |
0,70 | |
| 50 | 80 | 2,07 | 255 | 0,76 | |||||||
| 55 | 85 |
8 |
90 |
2,54 | 270 | 0,82 | |||||
| 60 | 90 | 2,77 | 247 | 0,88 | |||||||
| 65 | 95 | 105 | 3,58 | 261 | 0,94 | ||||||
| 70 | 110 |
60 |
50 |
33,4 |
M10 |
140 |
5,10 | 244 |
83 |
2,10 | |
| 75 | 115 | 5,46 | 228 | 2,20 | |||||||
| 80 | 120 | 5,85 | 214 | 2,30 | |||||||
| 85 | 125 |
175 |
7,45 | 230 | 2,40 | ||||||
| 90 | 130 | 7,90 | 217 | 2,60 | |||||||
| 95 | 135 |
10 |
205 | 9,90 | 257 | 2,70 | |||||
| 100 | 145 |
68 |
58 |
40,8 |
220 |
11,00 | 192 | 3,70 | |||
| 105 | 150 | 11,55 | 210 | 3,90 | |||||||
| 110 | 155 | 12,10 | 175 | 4,00 | |||||||
| 120 | 165 | 12 | 260 | 15,70 | 192 | 4,30 | |||||
| 125 | 170 |
M12 |
10 |
320 |
17,50 | 189 |
145 |
4,80 | |||
| 130 | 180 | 20,70 | 188 | 5,90 | |||||||
| 140 | 190 | 22,50 | 175 | 6,30 | |||||||
| 150 | 200 | 77 | 65 | 45,4 | 12 | 380 | 28,50 | 196 | 6,70 | ||
