Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: RLK200
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Bloc du verrou RLK200 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.2-146KG |
Diamètre extérieur: |
47-1100mm |
Taille: |
M4 M6 M8 M10 |
Taille de trou: |
19-1000mm |
Couple (kNm: |
0.25-2000 |
Numéro de modèle: |
Bloc du verrou RLK200 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.2-146KG |
Diamètre extérieur: |
47-1100mm |
Taille: |
M4 M6 M8 M10 |
Taille de trou: |
19-1000mm |
Couple (kNm: |
0.25-2000 |
Axe standard d'incidence du contre-écrou RLK133 fermant à clef le dispositif
Caractéristique du produit

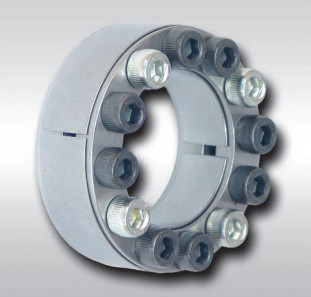

Le type Z2 fermant à clef l'unité d'ensemble de dispositif se compose de quatre morceaux avec deux à l'intérieur des anneaux de double-cône par un ensemble de serrer des vis.
Le bloc de verrou est une composante de base avancée très utilisée dans la connexion mécanique sous la charge lourde dans le monde. Dans la connexion de la roue et de l'axe, c'est un dispositif keyless de connexion qui réalise la transmission de charge en serrant les boulons de haute résistance pour faire la pression et le frottement produits entre les surfaces de retenue.
Approprié aux occasions élevées de charge
Particulièrement approprié au couple alternatif
Applications typiques : volant, tambour de ceinture
Système de couple
La connexion élastique de bloc de verrou est une expansion relativement nouvelle et serrage de la méthode de connexion. Elle est très utilisée dans la vitesse traitant en raison de sa structure simple, exactitude de centrage élevée, grand couple de transmission, fixage fiable et assemblée et démontage commodes. En cours de vitesse traitant, parce que la méthode de conception empirique traditionnelle manque des relations entre le vrai effort élastique de bloc de verrou et la quantité d'expansion en concevant le bloc de verrou élastique, le taux de chute du bloc de verrou élastique est haut et la durée de vie est courte. En raison de cette situation, les relations entre la force du bloc de verrou élastique et l'expansion sont qualitativement analysées à l'aide du logiciel fini d'élément d'ANSYS, et trois plans sont proposés pour améliorer la douille originale d'expansion. L'analyse d'exemple prouve que l'effort et l'expansion de l'augmentation élastique de bloc de verrou avec l'augmentation du déplacement de corps. On lui suggère que l'expansion du bloc de verrou puisse être réalisée en étirant le mandrin de 0.15mm dans le traitement réel, et la sécurité de la douille d'expansion est assurée. Actuellement, le facteur de sécurité du bloc de verrou est 1,50 et l'expansion maximum du bloc de verrou est 0.032mm, qui provid
| Modèle | Cône Z2 maintenant des éléments | |
| Pression sur l'axe (N/mm2) | 120 | |
| Pression sur le hub (N/mm2) | 92-108 | |
| Charge évaluée (kN.m) | Force | 31-1124 |
| Couple | 0.298-257.399 | |
| Taille de course intérieure (millimètres) | 19-280 | |
| Taille externe de course (millimètres) | 47-355 | |
| Épaisseur (millimètres) | 26-84 | |
| Poids (kilogrammes) | 0.2-19.2 | |
Paramètres de produits
|
基 本 尺 寸 dimensions fondamentales |
l'hexagone interne de 内六角螺钉 a dirigé le boulon |
额 定 负 荷 Charge évaluée |
PF (N/mm2) |
M (N·m) |
G
(kilogramme) |
||||||
|
d |
D |
l |
L |
L1 |
规 格 tailles |
数量 Quantité |
F1 (kN) |
Mt (kN·m) |
|||
|
millimètre |
|||||||||||
|
19 |
47 |
17 |
20 |
27,5 |
M6 ×18 |
8 |
27 |
0,25 |
220 |
14 |
0,20 |
|
20 |
0,27 |
210 |
0,23 |
||||||||
|
22 |
0,30 |
195 |
0,24 |
||||||||
|
25 |
50 |
9 |
30 |
0,38 |
190 |
0,25 |
|||||
|
28 |
55 |
10 |
33 |
0,47 |
185 |
0,29 |
|||||
|
30 |
0,50 |
175 |
0,30 |
||||||||
|
35 |
60 |
12 |
40 |
0,70 |
180 |
0,32 |
|||||
|
38 |
63 |
15 |
46 |
0,88 |
185 |
0,33 |
|||||
|
40 |
65 |
0,92 |
180 |
0,34 |
|||||||
|
42 |
72 |
20 |
24 |
33,5 |
M8 ×22 |
12 |
65 |
1,36 |
200 |
35 |
0,48 |
|
45 |
75 |
71 |
1,62 |
210 |
0,57 |
||||||
|
50 |
80 |
72 |
1,77 |
190 |
0,60 |
||||||
|
55 |
85 |
15 |
83 |
2,27 |
200 |
0,63 |
|||||
|
60 |
90 |
2,47 |
180 |
0,69 |
|||||||
|
65 |
95 |
16 |
93 |
3,04 |
190 |
0,73 |
|||||
|
70 |
110 |
24 |
28 |
39 |
M10 ×25 |
15 |
130 |
1,60 |
210 |
70 |
1,26 |
|
75 |
115 |
131 |
4,90 |
195 |
1,33 |
||||||
|
80 |
120 |
132 |
5,20 |
180 |
140 |
||||||
|
85 |
125 |
16 |
147 |
6,30 |
195 |
1,49 |
|||||
|
90 |
130 |
16 |
148 |
6,60 |
180 |
1,53 |
|||||
|
95 |
135 |
18 |
167 |
7,90 |
195 |
1,62 |
|||||
|
100 |
145 |
29 |
33 |
47,0 |
M12 ×30 |
15 |
190 |
9,60 |
195 |
125 |
2,01 |
|
105 |
150 |
191 |
9,98 |
185 |
2,10 |
||||||
|
110 |
155 |
192 |
10,50 |
180 |
2,15 |
||||||
|
120 |
165 |
16 |
218 |
13,10 |
185 |
2,35 |
|||||
|
125 |
170 |
18 |
220 |
13,78 |
180 |
2,95 |
|||||
|
130 |
180 |
34 |
38 |
52,0 |
M12 ×35 |
20 |
272 |
17,60 |
165 |
125 |
3,51 |
|
140 |
190 |
22 |
298 |
20,90 |
3,85 |
||||||
|
150 |
200 |
24 |
324 |
24,20 |
170 |
4,07 |
|||||
|
160 |
210 |
27 |
350 |
28,00 |
4,3 |
||||||
|
170 |
225 |
38 |
44 |
60 |
M14 ×40 |
22 |
386 |
32,80 |
160 |
190 |
5,78 |
|
180 |
235 |
24 |
420 |
37,80 |
165 |
6,05 |
|||||
|
190 |
250 |
46 |
52 |
68 |
28 |
490 |
46,50 |
150 |
8,25 |
||
|
200 |
260 |
30 |
525 |
52,50 |
8,65 |
||||||
|
210 |
275 |
50 |
56 |
74 |
M16 ×55 |
24 |
599 |
62,89 |
151 |
295 |
10,10 |
|
220 |
285 |
26 |
620 |
68,00 |
150 |
11,22 |
|||||
|
240 |
305 |
30 |
715 |
85,50 |
160 |
12,20 |
|||||
|
250 |
315 |
32 |
768 |
96,00 |
162 |
12,70 |
|||||
|
260 |
325 |
34 |
800 |
104,00 |
165 |
13,20 |
|||||
|
280 |
355 |
60 |
66 |
86,5 |
M18 ×60 |
32 |
915 |
128,00 |
145 |
405 |
19,20 |
|
300 |
375 |
36 |
1020 |
153,00 |
150 |
20,50 |
|||||
|
320 |
405 |
72 |
78 |
100,5 |
M20 ×75 |
1310 |
210,00 |
580 |
29,60 |
||
|
340 |
425 |
224,00 |
145 |
31,10 |
|||||||
|
360 |
455 |
84 |
90 |
116,0 |
M22 ×80 |
1630 |
294,00 |
780 |
42,20 |
||
|
380 |
475 |
1620 |
308,00 |
135 |
44,00 |
||||||
|
400 |
495 |
1610 |
322,00 |
130 |
46,00 |
||||||
|
420 |
515 |
40 |
1780 |
374,00 |
135 |
50,00 |
|||||
|
450 |
555 |
96 |
102 |
130 |
M24 ×90 |
2050 |
461,25 |
124 |
1000 |
65,00 |
|
|
480 |
585 |
42 |
2160 |
518,40 |
71,00 |
||||||
|
500 |
605 |
44 |
2240 |
560,00 |
123 |
72,60 |
|||||
|
530 |
640 |
45 |
2330 |
617,00 |
121 |
83,60 |
|||||
|
560 |
670 |
48 |
2440 |
680,00 |
120 |
85,00 |
|||||
|
600 |
710 |
50 |
2580 |
775,00 |
118 |
91,00 |
|||||
|
630 |
740 |
52 |
2680 |
844,00 |
117 |
94,00 |
|||||
|
670 |
780 |
56 |
2820 |
944,00 |
116 |
101,00 |
|||||
|
710 |
820 |
60 |
2970 |
1050,00 |
115 |
106,00 |
|||||
|
750 |
860 |
62 |
3130 |
1173,00 |
115 |
112,00 |
|||||
|
800 |
910 |
66 |
3260 |
1300,00 |
112 |
118,00 |
|||||
|
850 |
960 |
70 |
3500 |
1487,00 |
113 |
125,00 |
|||||
|
900 |
1010 |
75 |
3680 |
1650,00 |
112 |
132,00 |
|||||
|
950 |
1060 |
80 |
3870 |
1838,00 |
112 |
139,00 |
|||||
|
1000 |
1110 |
82 |
4000 |
2000,00 |
110 |
146 |
