Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: RLK300
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Bloc du verrou RLK300 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.002-0.38 |
Diamètre extérieur: |
13-224mm |
Taille: |
M4 M6 M8 M10 |
Taille de trou: |
10-200 |
Couple (kNm: |
1.4-73.6 |
Numéro de modèle: |
Bloc du verrou RLK300 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.002-0.38 |
Diamètre extérieur: |
13-224mm |
Taille: |
M4 M6 M8 M10 |
Taille de trou: |
10-200 |
Couple (kNm: |
1.4-73.6 |

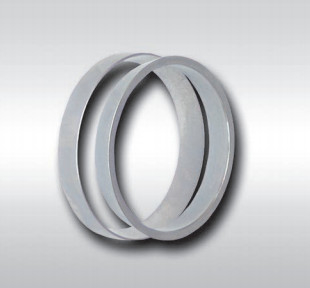

Axe standard d'incidence du contre-écrou RLK133 fermant à clef le dispositif
Caractéristique du produit
Il peut remplacer le keywey et la cannelure simples, afin de réaliser la connexion entre les pièces de machines (telles que la roue de vitesse, le volant) et des axes, ainsi le chargement peut être transmis. Par la fonction de haute résistance du boulon quand le verrouillage du dispositif fonctionne, énorme strengh de puissance se tenante serrée entre le hub, boucle intérieure et l'axe sont produits. Quand le rapport du poids et le chargement dépendent de la puissance de connexion entre fermer à clef le dispositif et les machines et du torce de friction supplémentaire à la torsion de transmission ou de la puissance sur l'axe.
Défaut et traitement
En raison de la transmission à long terme du grand couple dans le travail, la douille d'expansion est facile de causer la déformation de fatigue en métal, ayant pour résultat l'usage de fatigue entre la douille d'expansion et les attaches. En même temps, en raison de la grande machine d'agglomération, il est difficile de réparer. Pour résoudre ces problèmes, des composés de polymère peuvent être employés pour la réparation sur place. Les relations assorties entre les pièces et l'état courant et l'usage de l'équipement ont généralement les relations correspondantes entre les pièces et le processus de réparation de moule.
La réparation est principalement divisée en étapes suivantes : d'abord, les parties usées du journal et le trou intérieur de la vitesse sont traités pour être propres, secs et rugueux, et la couleur en métal primaire est exposée. La surface du diamètre d'axe est enduite du matériel 2211f de réparation en métal de polymère, a éraflé avec une règle et a solidifié ; La surface du trou intérieur de la vitesse sera traitée, et le matériel de réparation en métal de polymère sera appliqué pour lisser et solidifier la trace d'usage ; Après que le matériel soit chauffé et solidifié, la surface du matériel est polie et nivelée, et l'anneau intérieur du bloc de verrou est employé comme moule
Équipez la partie réparée de la surface de diamètre d'axe de la taille, polissez le bord de pied, et puis mesurez la taille réparée ; En conclusion, les anneaux intérieurs et externes du bloc de verrou sont enduits des matériaux de réparation en métal de polymère pour l'Assemblée générale
| Modèle | Cône RLK300 maintenant des éléments | |
| Pression sur l'axe (N/mm2) | 120 | |
| Pression sur le hub (N/mm2) | 92-108 | |
| Charge évaluée (kN.m) | Force | 1.4-273 |
| Couple | 0.0073-27.393 | |
| Taille de course intérieure (millimètres) | 10-200 | |
| Taille externe de course (millimètres) | 13-224 | |
| Épaisseur (millimètres) | 4.5-38 | |
| Poids (kilogrammes) | 0.002-2.32 | |
Paramètres de produits
| Type | d millimètre | D millimètre | B millimètre |
| RLK 300-10 x 13 | 10 | 13 | 4,5 |
| RLK 300-12 x 15 | 12 | 15 | 4,5 |
| RLK 300-13 x 16 | 13 | 16 | 4,5 |
| RLK 300-14 x 18 | 14 | 18 | 6,3 |
| RLK 300-15 x 19 | 15 | 19 | 6,3 |
| RLK 300-16 x 20 | 16 | 20 | 6,3 |
| RLK 300-17 X.21 | 17 | 21 | 6,3 |
| RLK 300-18 x 22 | 18 | 22 | 6,3 |
| RLK 300-19 x 24 | 19 | 24 | 6,3 |
| RLK 300-20 X.25 | 20 | 25 | 6,3 |
| RLK 300-22 x 26 | 22 | 26 | 6,3 |
| RLK 300-24 x 28 | 24 | 28 | 6,3 |
| RLK 300-25 x 30 | 25 | 30 | 6,3 |
| RLK 300-28 x 32 | 28 | 32 | 6,3 |
| RLK 300-30 x 35 | 30 | 35 | 6,3 |
| RLK 300-32 x 36 | 32 | 36 | 6,3 |
| RLK 300-35 x 40 | 35 | 40 | 7 |
| RLK 300-36 x 42 | 36 | 42 | 7 |
| RLK 300-38 x 44 | 38 | 44 | 7 |
| RLK 300-40 x 45 | 40 | 45 | 8 |
| RLK 300-42 x 48 | 42 | 48 | 8 |
| RLK 300-45 x 52 | 45 | 52 | 10 |
| RLK 300-48 x 55 | 48 | 55 | 10 |
| RLK 300-50 x 57 | 50 | 57 | 10 |
| RLK 300-55 x 62 | 55 | 62 | 10 |
| RLK 300-60 x 68 | 60 | 68 | 12 |
| RLK 300-65 x 73 | 65 | 73 | 12 |
| RLK 300-70 x 79 | 70 | 79 | 14 |
| RLK 300-75 x 84 | 75 | 84 | 14 |
| RLK 300-80 x 91 | 80 | 91 | 17 |
| RLK 300-85 x 96 | 85 | 96 | 17 |
| RLK 300-90 x 101 | 90 | 101 | 17 |
| RLK 300-95 x 106 | 95 | 106 | 17 |
| RLK 300-100 x 114 | 100 | 114 | 21 |
| RLK 300-110 x 124 | 110 | 124 | 21 |
| RLK 300-120 x 134 | 120 | 134 | 21 |
| RLK 300-130 x 148 | 130 | 148 | 28 |
| RLK 300-140 x 158 | 140 | 158 | 28 |
| RLK 300-150 x 168 | 150 | 168 | 28 |
| RLK 300-160 x 178 | 160 | 178 | 28 |
| RLK 300-170 x 191 | 170 | 191 | 33 |
| RLK 300-180 x 201 | 180 | 201 | 33 |
| RLK 300-190 x 211 | 190 | 211 | 33 |
| RLK 300-200 x 224 | 200 | 224 | 38 |
