Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: RLK402
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Bloc du verrou RLK402 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.42-34.3KG |
Diamètre extérieur: |
55-326mm |
Épaisseur (millimètres): |
24-140mm |
Taille de trou: |
25-260mm |
Couple (kNm: |
0.84-240 |
Numéro de modèle: |
Bloc du verrou RLK402 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.42-34.3KG |
Diamètre extérieur: |
55-326mm |
Épaisseur (millimètres): |
24-140mm |
Taille de trou: |
25-260mm |
Couple (kNm: |
0.84-240 |

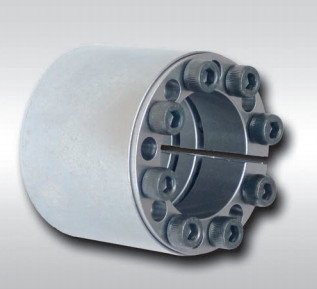

Axe standard d'incidence du contre-écrou RLK402 fermant à clef le dispositif
Lancement de produit
instructions pour l'usage
1. Veuillez lire cette instruction soigneusement avant emploi ;
2. Confirmez si le produit actuel est compatible au modèle des machines configurées ;
3. Du molybdène ou le silicium contenant des additifs ne doit pas être employé dans les composants du bloc de verrou ;
4. Le niveau des performances spécifique de ce produit est 1,2 boulons de la catégorie 9 sera remplacé par d'autres boulons ;
5. Ce produit n'a aucune fonction de positionnement de centre. Si vous avez besoin de cette fonction, concevez-svp la sur le moyeu de roue par vous-même ;
6. Ne frappez pas de force pendant l'installation du bloc de verrou ;
7. La tolérance de sélection de l'axe et du hub est H8/H8
Centre le hub à l'axe. Double fente pour l'exactitude de centrage élevée
Peut être réuni des périodes multiples
Le couple transmissible le plus élevé
Pour des applications résistantes
Aucun déplacement axial entre le hub et l'axe pendant le fixage de la procédure
La qualité de usinage la plus élevée
Couple transmissible de 50 500 nanomètre jusqu'à 1 701 000 nanomètre
Pour des diamètres d'axe entre 130 millimètres et 600 millimètres
Caractéristique du produit
| Modèle | Bloc du verrou RLK402/Z12 | |
| Pression sur l'axe (N/mm2) | 252-136 | |
| Pression sur le hub (N/mm2) | 88-130 | |
| Charge évaluée (kN.m) | Force | 55-2400 |
| Couple | 0.7-362.3 | |
| Taille de course intérieure (millimètres) | 25-300 | |
| Taille externe de course (millimètres) | 50-375 | |
| Épaisseur (millimètres) | 51-197 | |
| Poids (kilogrammes) |
0.5-49.7 |
|
Paramètres de produits
|
dimensions fondamentales |
boulon dirigé par hexagone interne |
Charge évaluée |
PF (N/mm2) |
MA
(N·m) |
G
(kilogramme) |
||||||
| d | D | Je | L | L1 |
tailles |
Quantité |
Pi (kN) | Mt (kN·m) | |||
| millimètre | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1,00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1,30 | 165 | 17 | 1,0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2,90 | 282 | 41 | 1,0 |
| 45 | 75 | 62 | M8 | 145 | 3,26 | 251 | 41 | 1,2 | |||
| 50 | 80 | 8 | 165 | 4,15 | 200 | 1,4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5,15 6,20 |
205 202 |
41 |
1,6 1,7 |
| 65 | 95 | 10 | 207 | 6,75 | 187 | 1,9 | |||||
| 70 | 110 | 10 | 329 | 11,5 | 223 | 3,1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14,5 | 215 | 83 | 3,5 |
| 90 | 130 | 12 | 390 | 17,8 | 208 | 3,8 | |||||
| 100 | 145 | 14 | 527 | 26,3 | 200 | 6,1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31,8 | 198 | 145 | 6,2 |
| 120 | 165 | 18 | 670 | 40,4 | 212 | 7,2 | |||||
| 130 | 180 | 16 | 759,0 | 49 | 180 | 11,1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842,8 896,8 |
59 67 |
186 185 |
230 |
11,8 12,6 |
| 160 | 210 | 20 | 950,0 | 76 | 183 | 13,4 | |||||
| 170 | 225 | 19 | 1223,5 | 104 | 172 | 19,6 | |||||
| 180 | 235 | 20 | 1288,8 | 116 | 172 | 20,6 | |||||
| 190 | 250 | 21 | 1363,0 | 129 | 172 | 23,8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427,5 | 143 | 172 | 355 | 24,9 |
| 220 | 285 | 24 | 1581,8 | 174 | 172 | 29,6 | |||||
| 240 | 305 | 26 | 1725,0 | 207 | 172 | 31,9 | |||||
| 260 | 325 | 28 | 1846,0 | 240 | 170 | 34,3 | |||||
