Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Série TLK133
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Bloc du verrou TLK133 |
Matériel: |
GCr15 soutenant l'acier |
Taille de trou: |
20-65mm |
Poids: |
0.25-0.89 |
Diamètre extérieur: |
47-95mm |
Taille: |
M6 M8 |
Torque0.014-15.7 (kNm: |
30-100 |
Numéro de modèle: |
Bloc du verrou TLK133 |
Matériel: |
GCr15 soutenant l'acier |
Taille de trou: |
20-65mm |
Poids: |
0.25-0.89 |
Diamètre extérieur: |
47-95mm |
Taille: |
M6 M8 |
Torque0.014-15.7 (kNm: |
30-100 |

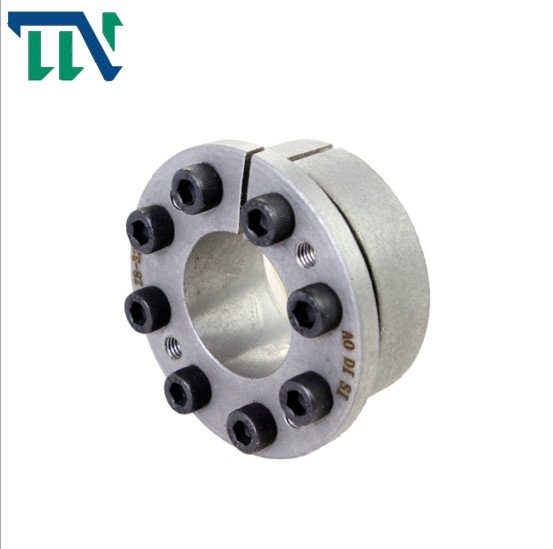

Contre-écrou de la série TLK133 soutenant l'axe standard fermant à clef le dispositif
Introduction de Prodcucts
Le bloc de verrou est un nouveau type de connexion. Il se fonde sur serrer les boulons de haute résistance pour produire de la pression positive entre le bloc de verrou et l'axe ou entre la surface de logement, qui est accompagnée de frottement et d'un dispositif keyless de connexion qui réalise la transmission de charge. Il a beaucoup d'avantages et de caractéristiques uniques comparés à la méthode mécanique traditionnelle de connexion d'interférence générale sans en esclavage et en esclavage
instructions pour l'usage
1. Veuillez lire cette instruction soigneusement avant emploi ;
2. Confirmez si le produit actuel est compatible au modèle des machines configurées ;
3. Du molybdène ou le silicium contenant des additifs ne doit pas être employé dans les composants du bloc de verrou ;
4. Le niveau des performances spécifique de ce produit est 1,2 boulons de la catégorie 9 sera remplacé par d'autres boulons ;
5. Ce produit n'a aucune fonction de positionnement de centre. Si vous avez besoin de cette fonction, concevez-svp la sur le moyeu de roue par vous-même ;
6. Ne frappez pas de force pendant l'installation du bloc de verrou ;
7. La tolérance de sélection de l'axe et du hub est H8/H8
Caractéristique du produit
| Modèle | Bloc du verrou RLK603 | |
| Charge évaluée (kN.m) | Force | 5-3500 |
| Couple | 0.025-517 | |
| Taille de course intérieure (millimètres) | 14-360 | |
| Taille externe de course (millimètres) | 38-590 | |
| Épaisseur (millimètres) | 15-175 | |
| Poids (kilogrammes) | 0.1-186 | |
Paramètres de produits
|
dimensions fondamentales |
boulon dirigé par hexagone interne |
Charge évaluée |
PF (N/mm2) |
MA
(N·m) |
G
(kilogramme) |
|||||||
| d | D | L | L0 | L1 | L2 |
tailles |
Quantité |
F1 (kN) | Mt (kN·m) | |||
| millimètre | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6×20 |
5 |
30 |
0,29 | 220 |
17 |
0,25 |
| 22 | 0,32 | 200 | 0,26 | |||||||||
| 24 |
50 |
0,37 | 200 | 0,27 | ||||||||
| 25 |
6 |
36 |
0,45 | 215 | 0,28 | |||||||
| 28 |
55 |
0,5 | 200 | 0,32 | ||||||||
| 30 | 0,54 | 219 | 0,34 | |||||||||
| 32 |
60 |
8 |
48 |
0,77 | 215 | 0,35 | ||||||
| 35 | 0,84 | 190 | 0,37 | |||||||||
| 38 |
65 |
0,91 | 195 | 0,38 | ||||||||
| 40 | 0,96 | 190 | 0,40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8×25 |
7 |
77 |
1,75 | 230 |
41 |
0,63 |
| 50 | 80 | 1,93 | 210 | 0,68 | ||||||||
| 55 | 85 |
8 |
88 |
2,45 | 215 | 0,73 | ||||||
| 60 | 90 | 2,7 | 190 | 0,78 | ||||||||
| 63 |
95 |
9 |
100 |
3,18 | 205 | 0,83 | ||||||
| 65 | 3,25 | 200 | 0,89 | |||||||||
