Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Série TLK134
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Bloc du verrou TLK134 |
Matériel: |
GCr15 soutenant l'acier |
Taille de trou: |
14-50mm |
Poids: |
0.37-1.02KG |
Diamètre extérieur: |
55-80mm |
Taille: |
M6 M8 |
Couple (kNm: |
0.014-15.7 |
Numéro de modèle: |
Bloc du verrou TLK134 |
Matériel: |
GCr15 soutenant l'acier |
Taille de trou: |
14-50mm |
Poids: |
0.37-1.02KG |
Diamètre extérieur: |
55-80mm |
Taille: |
M6 M8 |
Couple (kNm: |
0.014-15.7 |

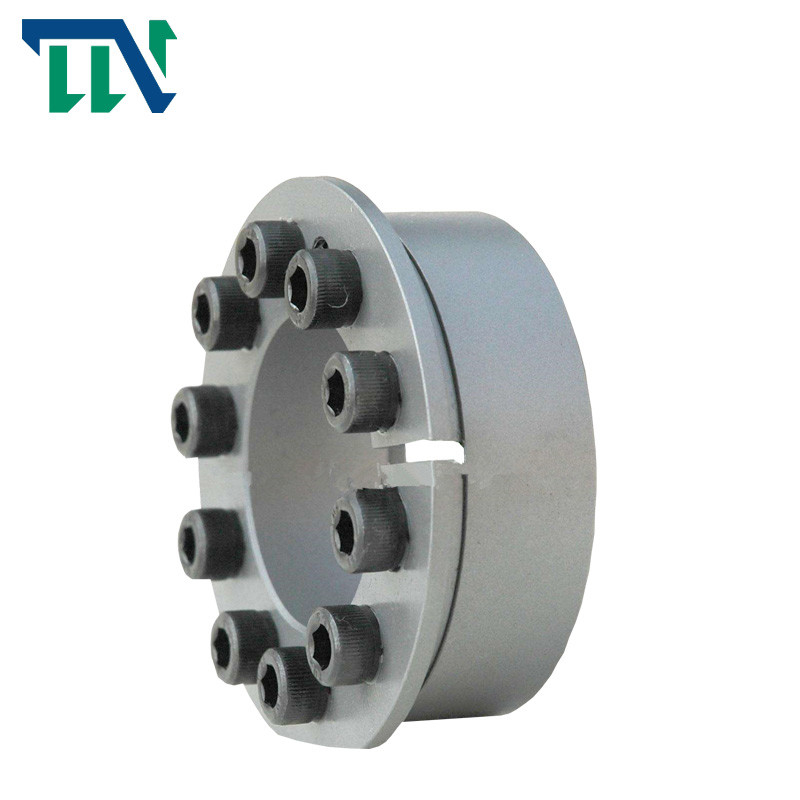

Fixage d'auto-centrage de bloc de verrou de l'ENTRETIEN 134 pour les machines métallurgiques
Contre-écrou de la série TLK134 soutenant l'axe standard fermant à clef le dispositif
Lancement de produit
Tianniu a commencé à développer toutes sortes de douilles d'expansion de cette norme en 1987.
Après presque 20 ans de pratique, il a accompli le développement de toutes les variétés de cette norme. Et favorisé au textile, l'emballage, nourriture, industrie de lumière, métallurgie, fabrication du papier, impression, machines-outils, centres d'usinage, forgeant des machines-outils, et des machines métallurgiques et des machines générales et d'autres machines, a pris une bonne réputation, et a favorisé les produits d'industrie de machines. compétence améliorée. Et s'accorder
aux besoins de l'utilisateur spéciaux, le développement de la douille non standard de joint de dilatation.
La sélection du bloc de verrou devrait répondre aux exigences suivantes :
Couple d'A. Transmission : ≥ M DE LA TA
Force axiale de B. Bearing : pi de ≥ FX
Force de C. Transmission : pi de ≥ f2x + (DM/2x10-3) 2
Force radiale de D. Bearing : ≥ franc/d1x103 de pinte, où :
Couple de ¯ de M à transmettre, kn · m ;
Force axiale de ¯ de FX à soutenir, kn ;
Pi de force radiale de ¯ à soutenir, kn ;
Couple évalué de bloc de verrou de ¯ de la TA, kn · m ;
Force axiale évaluée de bloc de verrou de ¯ de pi ; KN ;
d. |diamètre intérieur et largeur intérieure d'anneau du bloc de verrou, millimètre ;
Pression sur la surface commune entre le bloc de verrou de ¯ de pinte et l'axe, N/mm2
Caractéristique du produit
| Modèle | Bloc du verrou RLK603 | |
| Charge évaluée (kN.m) | Force | 5-3500 |
| Couple | 0.025-517 | |
| Taille de course intérieure (millimètres) | 14-360 | |
| Taille externe de course (millimètres) | 38-590 | |
| Épaisseur (millimètres) | 15-175 | |
| Poids (kilogrammes) | 0.1-186 | |
Paramètres de produits
|
基 本 尺 寸 dimensions fondamentales |
le gouvernement du Nigéria hexa interne de 内六角螺钉 a dirigé le boulon |
额 定 负 荷 Charge évaluée |
PF (N/mm2) |
MA
(N·m) |
G
(kilogramme) |
||||||||
| d | D | L4 | L3 | L2 | D1 | L1 |
规 格 tailles |
数量 Quantité |
Pi (kN) |
Mt (kN·m) |
|||
| millimètre | |||||||||||||
| 14 | 18 | 0,127 | 208 | 25 | 0,37 | ||||||||
| 16 | 18 | 0,142 | 181 | 25 | 0,39 | ||||||||
| 18 | 18 | 0,157 | 161 | 25 | 0,41 | ||||||||
| 19 | 18 | 0,165 | 152 | 25 | 0,42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25,5 |
0,172 0,285 |
145 186 |
25 35 |
0,44 0,45 |
| 24 | 25,5 | 0,307 | 170 | 35 | 0,46 | ||||||||
| 25 | 25,5 | 0,315 | 163 | 35 | 0,47 | ||||||||
| 28 | 31,5 | 0,435 | 175 | 41 | 0,48 | ||||||||
| 30 | 31,5 | 0,472 | 163 | 41 | 0,50 | ||||||||
| 24 | 37,4 | 0,440 | 244 | 30 | 0,46 | ||||||||
| 25 | 37,4 | 0,460 | 234 | 30 | 0,48 | ||||||||
| 28 | 43,6 | 0,600 | 243 | 35 | 0,51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43,6 43,6 |
0,640 0,690 |
227 213 |
35 35 |
0,55 0,56 |
| 35 | 52,5 | 0,910 | 234 | 41 | 0,58 | ||||||||
| 38 | 52,5 | 0,990 | 216 | 41 | 0,61 | ||||||||
| 40 | 52,5 | 1,050 | 205 | 41 | 0,62 | ||||||||
| 30 | 52,4 | 0,780 | 232 | 30 | 0,73 | ||||||||
| 32 | 52,4 | 0,830 | 217 | 30 | 0,76 | ||||||||
| 35 | 61,0 | 1,060 | 232 | 35 | 0,82 | ||||||||
| 38 | 61,0 | 1,150 | 214 | 35 | 0,89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61,0 | 1,220 | 203 | 35 | 0,92 |
| 43 | 73,5 | 1,540 | 233 | 41 | 0,96 | ||||||||
| 45 | 73,5 | 1,650 | 217 | 41 | 0,99 | ||||||||
| 48 | 73,5 | 1,760 | 203 | 41 | 1,00 | ||||||||
| 50 | 73,5 | 1,830 | 195 | 41 | 1,02 | ||||||||
