Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Série TLK250
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Ensemble de verrouillage TLK250 |
Matériel: |
GCr15 soutenant l'acier |
Taille de trou: |
14-50mm |
Poids: |
0.04-0.42 |
Diamètre extérieur: |
25-62mm |
TAILLE: |
M20 |
Couple (kNm: |
38-520 |
Numéro de modèle: |
Ensemble de verrouillage TLK250 |
Matériel: |
GCr15 soutenant l'acier |
Taille de trou: |
14-50mm |
Poids: |
0.04-0.42 |
Diamètre extérieur: |
25-62mm |
TAILLE: |
M20 |
Couple (kNm: |
38-520 |

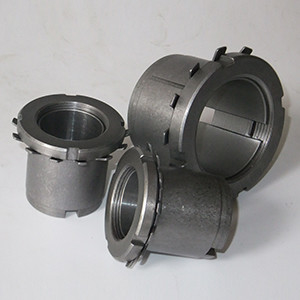

Bloc du verrou TLK250 d'auto-centrage
Contre-écrou de la série TLK250 soutenant l'axe standard fermant à clef le dispositif
Lancement de produit
En 1987, Tianniu a commencé à conduire la recherche et développement complète de la diverse expansion
douilles de cette norme. Et favorisé au textile, emballage, nourriture, industrie de lumière, métallurgie,
fabrication du papier, impression, machines-outils, centres d'usinage, forgeant des machines-outils, et métallurgique
les machines et les machines générales et d'autres machines, ont pris une bonne réputation, et ont favorisé
produits d'industrie de machines. compétence améliorée. Et selon des besoins de l'utilisateur spéciaux,
le développement de la douille non standard de joint de dilatation.
Avec le développement de la nouvelle énergie, la génération d'énergie éolienne est largement favorisée en Chine et est devenue une industrie naissante. En tant que part importante de la fan, la douille d'expansion est largement assortie sur le ralentisseur et le réducteur de lacet de la fan
Avantage
1. L'utilisation du bloc de verrou fait la fabrication et l'installation des pièces de centre serveur simples. L'usinage de l'axe et du trou pour installer le bloc de verrou n'est pas comme celui de l'ajustage avec serrage
Les échantillons exigent des tolérances de fabrication à haute précision. Pendant l'installation du bloc de verrou, il n'y a aucun besoin de chauffer, refroidir ou pressuriser l'équipement, juste presse les boulons
Serrez au couple requis. L'ajustement est commode, et le hub peut être commodément ajusté sur la position exigée sur l'axe. Le bloc de verrou peut également être utilisé pour relier des pièces à la soudabilité pauvre.
l'assemblée 2locking a la longue durée de vie et de haute résistance. Le bloc de verrou compte sur la transmission de frottement, qui n'a aucun affaiblissement de rainure de clavette ou mouvement relatif aux pièces reliées, et il n'y aura aucun usage lors du fonctionnement.
l'assemblée 3locking perdra sa fonction de connexion quand surchargée, qui peut protéger l'équipement contre des dommages. la connexion de l'ensemble 4locking peut soutenir les charges multiples, et sa structure peut être transformée en un grand choix de styles. Selon la charge d'installation, des blocs de verrou multiples peuvent également être utilisés en série
Caractéristique du produit
| Modèle | Bloc du verrou RLK603 | |
| Charge évaluée (kN.m) | Force | 5-3500 |
| Couple | 0.025-517 | |
| Taille de course intérieure (millimètres) | 14-360 | |
| Taille externe de course (millimètres) | 38-590 | |
| Épaisseur (millimètres) | 15-175 | |
| Poids (kilogrammes) | 0.1-186 | |
Paramètres de produits
|
基 本 尺 寸 dimensions fondamentales |
螺 母 écrou |
额 定 负 荷 Charge évaluée |
PF (N/mm2) |
G
(kilogramme) |
||||||
| d | D | E | H | B |
规 格 tailles |
MA N·m |
Pi (kN) | Mt (N·m) | ||
| millimètre | ||||||||||
| 14 | 25 | M20×1 | 5,10 | 38 | 200 | 0,04 | ||||
| 15 | 25 | M20×1 | 5,50 | 41 | 185 | 0,05 | ||||
| 16 | 25 | 32 | 16,5 | 6,5 | M20×1 | 95 | 5,45 | 43 | 174 | 0,06 |
| 17 | 26 | M20×1 | 5,50 | 47 | 164 | 0,07 | ||||
| 18 | 26 | M22×1 | 5,40 | 49 | 155 | 0,08 | ||||
| 18 | 30 | 58 | 185 | 0,09 | ||||||
| 19 | 30 | 38 | 18 | 6,5 | M25×1.5 | 160 | 6,60 | 62 | 176 | 0,10 |
| 20 | 30 | 66 | 167 | 0,11 | ||||||
| 22 | 32 | 73 | 152 | 0,12 | ||||||
| 24 | 35 | M30×1.5 | 8,75 | 105 | 185 | 0,13 | ||||
| 25 | 35 | 45 | 18 | 6,5 | M30×1.5 | 220 | 8,80 | 110 | 178 | 0,14 |
| 28 | 36 | M32×1.5 | 8,55 | 120 | 159 | 0,15 | ||||
| 28 | 40 | 7 | M32×1.5 | 149 | 188 | 0,17 | ||||
| 30 | 40 | 52 | 19,5 | 8 | M35×1.5 | 340 | 10,60 | 160 | 164 | 0,18 |
| 32 | 42 | 8 | M35×1.5 | 170 | 154 | 0,19 | ||||
| 35 | 45 | M40×1.5 | 230 | 153 | 0,21 | |||||
| 36 | 45 | 58 | 21,5 | 8 | M40×1.5 | 480 | 13,10 | 240 | 149 | 0,23 |
| 38 | 48 | M42×1.5 | 250 | 141 | 0,24 | |||||
| 38 | 50 | M42×1.5 | 250 | 141 | 0,25 | |||||
| 40 | 50 | 24,5 | M42×1.5 | 15,50 | 310 | 124 | 0,28 | |||
| 40 | 52 | 65 | 25,5 | 10 | M45×1.5 | 680 | 15,50 | 310 | 120 | 0,30 |
| 42 | 55 | 25,5 | M48×1.5 | 15,20 | 320 | 114 | 0,31 | |||
|
45 45 |
55 57 |
70 | 25,5 | 10 | M50×1.5 | 870 | 17,70 | 400 | 122 |
0,35 0,36 |
| 48 | 60 | 500 | 135 | 0,38 | ||||||
| 50 | 60 | 75 | 25,5 | 10 | M55×2 | 970 | 20,80 | 520 | 130 | 0,40 |
| 50 | 62 | 520 | 130 | 0,42 | ||||||
