Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Série TLK200
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
TLK200 bloc de verrou |
Matériel: |
GCr15 soutenant l'acier |
Taille de trou: |
10-500mm |
Poids: |
0.01-16.5 |
Diamètre extérieur: |
13-540mm |
TAILLE: |
M 4 M 6 |
Couple (kNm: |
1.4-1110 |
Numéro de modèle: |
TLK200 bloc de verrou |
Matériel: |
GCr15 soutenant l'acier |
Taille de trou: |
10-500mm |
Poids: |
0.01-16.5 |
Diamètre extérieur: |
13-540mm |
TAILLE: |
M 4 M 6 |
Couple (kNm: |
1.4-1110 |

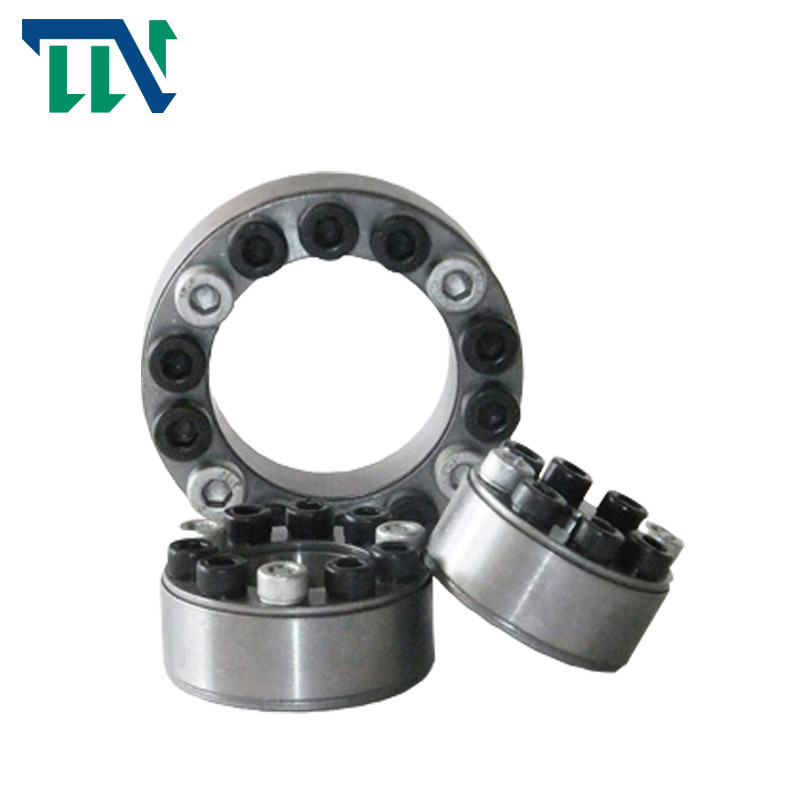

TLK200 fermant à clef le fixage Keyless d'auto-centrage d'Assemblée de dispositif
Contre-écrou de la série TLK200 soutenant l'axe standard fermant à clef le dispositif
Lancement de produit
Le bloc de verrou est une composante de base avancée très utilisée dans la connexion mécanique sous la charge lourde dans le monde. Dans la connexion de la roue et de l'axe, c'est un dispositif keyless de connexion qui réalise la transmission de charge en serrant les boulons de haute résistance pour faire la pression et le frottement produits entre les surfaces de retenue.
Approprié aux occasions élevées de charge
Particulièrement approprié au couple alternatif
Applications typiques : volant, tambour de ceinture
Système de couple
Installation
Installez 1 douille 1xt d'expansion
Installez 2 douilles 1.9xt d'expansion
Installez 3 douilles 2.7xt d'expansion
Installez 4 douilles 3.6xt d'expansion
La sélection du bloc de verrou devrait répondre aux exigences suivantes :
Couple d'A. Transmission : ≥ M DE LA TA
Force axiale de B. Bearing : pi de ≥ FX
Force de C. Transmission : pi de ≥ f2x + (DM/2x10-3) 2
Force radiale de D. Bearing : ≥ franc/d1x103 de pinte, où :
Couple de ¯ de M à transmettre, kn · m ;
Force axiale de ¯ de FX à soutenir, kn ;
Pi de force radiale de ¯ à soutenir, kn ;
Couple évalué de bloc de verrou de ¯ de la TA, kn · m ;
Force axiale évaluée de bloc de verrou de ¯ de pi ; KN ;
d. |diamètre intérieur et largeur intérieure d'anneau du bloc de verrou, millimètre ;
Pression sur la surface commune entre le bloc de verrou de ¯ de pinte et l'axe, N/mm2
Caractéristique du produit
| Modèle | Bloc du verrou RLK603 | |
| Charge évaluée (kN.m) | Force | 5-3500 |
| Couple | 0.025-517 | |
| Taille de course intérieure (millimètres) | 14-360 | |
| Taille externe de course (millimètres) | 38-590 | |
| Épaisseur (millimètres) | 15-175 | |
| Poids (kilogrammes) | 0.1-186 | |
Paramètres de produits
|
基 本 尺 寸 |
时的额定负荷 du 当 Pf=100N/mm2 |
重 量 G (kilogramme) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| millimètre | ||||||
| 10 | 13 |
4,5 |
3,7 |
1,4 | 7,0 | 0,01 |
| 12 | 15 | 1,6 | 9,8 | 0,01 | ||
| 13 | 16 | 1,8 | 11 | 0,01 | ||
| 14 | 18 |
6,3 |
5,3 |
2,8 | 19 | 0,01 |
| 15 | 19 | 3,0 | 22 | 0,01 | ||
| 16 | 20 | 3,2 | 25 | 0,01 | ||
| 17 | 21 | 3,4 | 28 | 0,01 | ||
| 18 | 22 | 3,6 | 32 | 0,01 | ||
| 19 | 24 | 3,8 | 35 | 0,01 | ||
| 20 | 25 | 4,0 | 40 | 0,01 | ||
| 22 | 26 | 4,5 | 50 | 0,01 | ||
| 24 | 28 | 4,8 | 56 | 0,01 | ||
| 25 | 30 | 5,0 | 60 | 0,01 | ||
| 28 | 32 | 5,6 | 80 | 0,01 | ||
| 30 | 35 | 6,0 | 90 | 0,01 | ||
| 32 | 36 | 6,4 | 100 | 0,01 | ||
| 35 | 40 |
7,0 |
6,0 |
8
.2 |
150 | 0,02 |
| 36 | 42 | 8,4 | 160 | 0,02 | ||
| 38 | 44 | 8,6 | 166 | 0,02 | ||
| 40 | 45 |
8,0 |
6,6 |
9,9 | 200 | 0,02 |
| 42 | 48 | 10,4 | 220 | 0,03 | ||
| 45 | 52 | 10 | 8,6 | 14,6 | 330 | 0,04 |
|
基 本 尺 寸 |
时的额定负荷 du 当 Pf=100N/mm2 |
重 量 G (kilogramme) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| millimètre | ||||||
| 48 | 55 |
10 |
8,6 |
15,6 | 370 | 0,05 |
| 50 | 57 | 16,2 | 400 | 0,05 | ||
| 55 | 62 | 17,8 | 490 | 0,05 | ||
| 56 | 64 |
12 |
10,4 |
22,0 | 610 | 0,06 |
| 60 | 68 | 23,5 | 700 | 0,07 | ||
| 63 | 71 | 24,8 | 780 | 0,08 | ||
| 65 | 73 | 25,6 | 830 | 0,09 | ||
| 70 | 79 |
14 |
12,2 |
32,0 | 1120 | 0,11 |
| 75 | 84 | 34,4 | 1290 | 0,12 | ||
| 80 | 91 |
17 |
15 |
45,0 | 1810 | 0,19 |
| 85 | 96 | 48 | 2040 | 0,20 | ||
| 90 | 101 | 51 | 2290 | 0,22 | ||
| 95 | 106 | 54 | 2550 | 0,23 | ||
| 100 | 114 |
21 |
18,7 |
70 | 3500 | 0,38 |
| 105 | 119 | 73,2 | 3820 | 0,40 | ||
| 110 | 124 | 77 | 4250 | 0,41 | ||
| 120 | 134 | 84 | 5050 | 0,45 | ||
| 125 | 139 | 92 | 5750 | 0,62 | ||
| 130 | 148 | 28 | 25,3 | 124 | 8050 | 0,85 |
|
基 本 尺 寸 |
时的额定负荷 du 当 Pf=100N/mm2 |
重 量 G (kilogramme) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| millimètre | ||||||
| 140 | 158 |
28 |
25,3 |
134 | 9350 | 0,91 |
| 150 | 168 | 143 | 10700 | 0,97 | ||
| 160 | 178 | 152,5 | 12200 | 1,02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1,50 |
| 180 | 201 | 204 | 18300 | 1,58 | ||
| 190 | 211 | 214 | 20400 | 1,68 | ||
| 200 | 224 |
38 |
34,8 |
262 | 26200 | 2,32 |
| 210 | 234 | 275 | 28900 | 2,45 | ||
| 220 | 244 | 288 | 37700 | 2,49 | ||
| 240 | 267 | 42 | 39,5 | 358 | 43000 | 3,52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4,68 |
| 260 | 290 | 435 | 56500 | 4,82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6,27 |
| 300 | 333 | 555 | 83000 | 6,47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10,90 |
| 340 | 380 | 755 | 128500 | 11,50 | ||
| 360 | 400 | 800 | 144000 | 12,20 | ||
| 380 | 420 | 845 | 160500 | 12,80 | ||
| 400 | 440 | 890 | 178000 | 13,50 | ||
| 420 | 460 | 935 | 196000 | 14,1 | ||
| 450 | 490 | 998 | 224500 | 15,2 | ||
| 480 | 520 | 1070 | 256000 | 16,00 | ||
| 500 | 540 | 1110 | 278000 | 16,50 | ||
