Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: TLK401series
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
TLK401 bloc de verrou |
Matériel: |
GCr15 soutenant l'acier |
Taille de trou: |
45-320mm |
Poids: |
1.5-71KG |
Diamètre extérieur: |
75-405mm |
TAILLE: |
M8 M10 M12 M14 M16 M20 |
Couple (kNm: |
174-2930 |
Numéro de modèle: |
TLK401 bloc de verrou |
Matériel: |
GCr15 soutenant l'acier |
Taille de trou: |
45-320mm |
Poids: |
1.5-71KG |
Diamètre extérieur: |
75-405mm |
TAILLE: |
M8 M10 M12 M14 M16 M20 |
Couple (kNm: |
174-2930 |

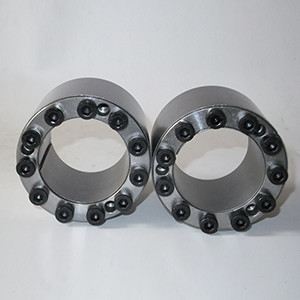

Bloc du verrou TLK401 Tollok d'auto-centrage Keyless pour l'industrie
Contre-écrou de la série TLK300 soutenant l'axe standard fermant à clef le dispositif
Lancement de produit
Le bloc de verrou de z-séries produit par la société de transmission de tianniu de Changzhou compte sur les normes techniques bien fondées en Europe, et a apporté quelques améliorations créatives aux produits scientifiquement. La société fabrique principalement l'euro, les normes de JB (gigaoctet), les normes des Etats-Unis et les divers produits non standard de série de bloc de verrou. Les produits sont exportés vers l'Union européenne, les Etats-Unis, l'Australie, l'Asie du Sud-Est, le Hong Kong et Taïwan et d'autres pays et régions. Actuellement, l'entreprise couvre une aire de 1000 mètres carrés et a de diverses machines-outilles à commande numérique, instruments de mesure à haute précision et appareil de mesure spécial. La société a successivement développé et a produit plus de 30 séries et milliers standard de caractéristiques des blocs de verrou. C'est un fabricant professionnel à grande échelle de bloc de verrou en Chine.
Le bloc de verrou est une partie basse mécanique avancée qui est très utilisée dedans
le monde pour les joints mécaniques sous de diverses charges. Les Etats-Unis, Allemagne, Japon
et les pays avec des industries plus développées ont employé la première fois cette nouvelle technologie dans les machines résistantes.
Caractéristique du produit
Modèle | Bloc du verrou RLK603 | |
Charge évaluée (kN.m) | Force | 5-3500 |
Couple | 0.025-517 | |
Taille de course intérieure (millimètres) | 14-360 | |
Taille externe de course (millimètres) | 38-590 | |
Épaisseur (millimètres) | 15-175 | |
Poids (kilogrammes) | 0.1-186 |
Paramètres de produits
基 本 尺 寸 dimensions fondamentales |
内 六 角 螺 钉 boulon dirigé par hexagone interne |
额 定 Évalué |
负 荷 charge |
PF (N/mm2) |
G
(kilogramme) |
||||||
d | D | Je | L |
规 格 tailles |
数 量 Quantité |
MA N·m |
Pi (kN) | Mt (kN·m) | |||
millimètre | |||||||||||
45 | 75 | 9 | 174 | 3,9 | 185 | 1,5 | |||||
48 | 80 | 9 | 174 | 4,1 | 170 | 1,6 | |||||
50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4,3 | 165 | 1,7 | |
55 | 85 | 9 | 174 | 4,8 | 150 | 1,8 | |||||
60 | 90 | 11 | 213 | 6,4 | 170 | 1,9 | |||||
65 | 95 | 11 | 213 | 6,9 | 155 | 2,0 | |||||
70 | 110 | 11 | 338 | 11,8 | 185 | 3,6 | |||||
75 | 115 | 11 | 338 | 12,7 | 170 | 3,8 | |||||
80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14,7 | 175 | 4,0 | |
85 | 125 | 12 | 369 | 15,7 | 165 | 4,3 | |||||
90 | 130 | 13 | 400 | 18,0 | 170 | 4,5 | |||||
95 | 135 | 13 | 400 | 19,0 | 160 | 4,7 | |||||
100 | 145 | 12 | 538 | 26,9 | 160 | 7,2 | |||||
110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32,0 | 155 | 7,7 | |
120 | 165 | 15 | 673 | 40,3 | 165 | 8,3 | |||||
130 | 180 | 13 | 800 | 52,0 | 155 | 11,7 | |||||
140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64,6 | 170 | 12,5 | |
150 | 200 | 16 | 985 | 73,8 | 165 | 13,2 | |||||
160 | 210 | 17 | 1045 | 83,7 | 165 | 14,0 | |||||
170 | 225 | 15 | 1283 | 109 | 150 | 20,6 | |||||
180 | 235 | 16 | 1369 | 123 | 150 | 21,6 | |||||
190 | 250 | 17 | 1454 | 138 | 150 | 25,0 | |||||
200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26,2 | |
220 | 285 | 20 | 1710 | 188 | 155 | 31,1 | |||||
240 | 305 | 22 | 1880 | 225 | 155 | 33,6 | |||||
260 | 325 | 22 | 1880 | 244 | 145 | 36,1 | |||||
280 | 355 | 20 | 2670 | 373 | 155 | 54,9 | |||||
300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58,3 | |
320 | 405 | 22 | 2930 | 470 | 145 | 71,0 |
