Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO9001
Numéro de modèle: Série TLK601
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Bloc du verrou TLK601 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.15-4.2 |
Taille de trou: |
14-90mm |
Diamètre extérieur: |
23-112mm |
Taille: |
M4 M6 M8 m 10 |
Couple (kNm: |
9.7-184 |
Numéro de modèle: |
Bloc du verrou TLK601 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.15-4.2 |
Taille de trou: |
14-90mm |
Diamètre extérieur: |
23-112mm |
Taille: |
M4 M6 M8 m 10 |
Couple (kNm: |
9.7-184 |

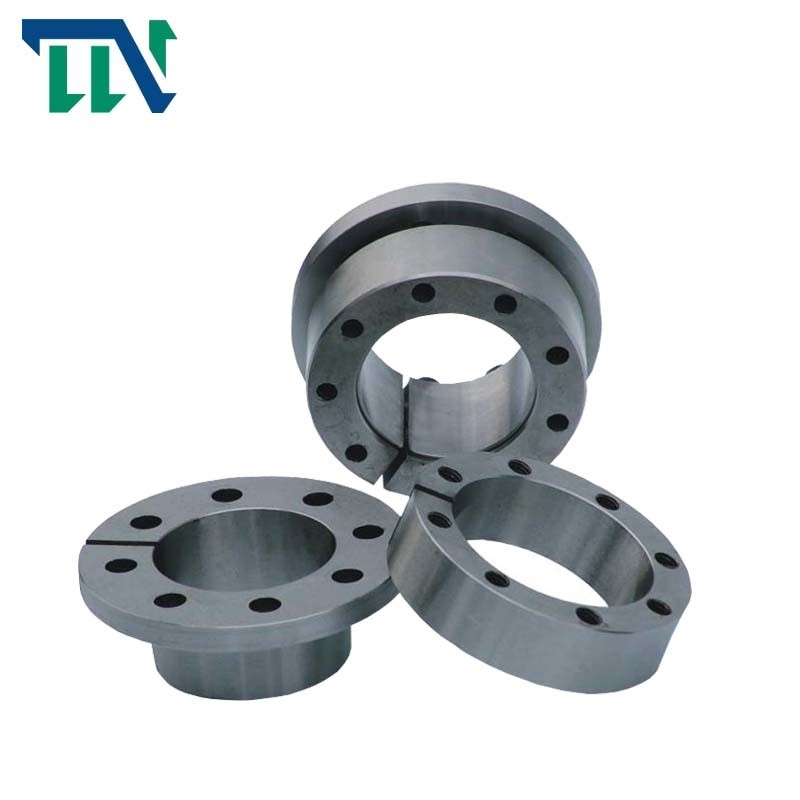

Bloc du verrou TLK601 d'auto-centrage
Contre-écrou de la série TLK601 soutenant l'axe standard fermant à clef le dispositif
Lancement de produit
Avantages
• Centre l'axe au hub
• Couples transmissibles élevés
• La taille plate radiale est particulièrement appropriée à
diamètres extérieurs de petit hub
• Aucun déplacement axial entre le hub et
axe pendant le fixage de la procédure due à
point fixe de butée
• Couple transmissible de dix-sept nanomètre vers le haut de to18 000 nanomètre
• Pour les diamètres between6 millimètre et cent vingt millimètres d'axe
L'équipement de transmission de Changzhou TIANNIU Cie., Ltd (usine d'embrayage de Changzhou TIANNIU) est un un fournisseur professionnel d'incidence d'embrayage de manière, les produits de base sont embrayage électromagnétique micro, accouplement de limiteur de couple, glissant l'accouplement d'arbres, l'accouplement flexible d'arbre porte-hélice, le bloc de verrou et les accouplements d'arbres, etc.
Nous avons été dans le d'incidence d'embrayage de cale et l'industrie des roulements à bille de manière de l'embrayage un pour plus que 10years, persistant dans le principe de gestion des produits conçus en fonction des conditions des clients. Nous entretenons en écoutant nos clients, en appliquant l'innovation et la construction avec l'art pour répondre à tous leurs besoins.
Caractéristique du produit
| Modèle | Bloc du verrou RLK603 | |
| Charge évaluée (kN.m) | Force | 5-3500 |
| Couple | 0.025-517 | |
| Taille de course intérieure (millimètres) | 14-360 | |
| Taille externe de course (millimètres) | 38-590 | |
| Épaisseur (millimètres) | 15-175 | |
| Poids (kilogrammes) | 0.1-186 | |
Paramètres de produits
|
dimensions fondamentales |
boulon dirigé par hexagone interne |
Charge évaluée |
PF (N/mm2) A/B |
MA
(N·m) |
G
(kilogramme) |
||||||||||
| d | D | d0 | L0 | L | L1 | L2 | D1 | D2 |
tailles |
Quantité |
Pi (kN) A/B |
Mt (kN·m) A/B | |||
| millimètre | |||||||||||||||
| 14 | 23 | 28,5 | 23 | 14 | 26 | 30 | 38 | 33 | M4 | 15.5/9.7 | 0.108/0.068 | 210/132 | 4,9 | 0,15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 4 | 35.5/22.4 | 0.285/0.179 | 307/193 | 17 | 0,25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 35.5/22.4 | 0.285/0.179 | 328/206 | 17 | 0,26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320/0.200 | 290/184 | 0,27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | M6 | 4 | 35.5/22.4 | 0.335/0.212 | 276/174 | 17 | 0,30 |
| 20 | 28 | 36 | 50 | 44 | 0.350/0.224 | 262/165 | 0,31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353/0.231 | 155/101 | 0,38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636/0.400 | 237/149 | 0,38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | M6 | 6 | 53.4/33.6 | 0.665/0.420 | 228/143 | 17 | 0,40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745/0.470 | 204/128 | 0,41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0.795/0.500 | 189/119 | 0,47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136/0.715 | 237/149 | 0,48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160/0.735 | 152/99 | 0,63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | M6 | 8 | 71.3/44.8 | 1.223/0.797 | 140/92 | 17 | 0,67 |
| 40 | 53 | 61 | 75 | 69 | 1.287/0.840 | 133/87 | 0,74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352/0.881 | 127/82 | 0,78 | ||||||||
| 45 | 59 | 69,5 | 86 | 80 | 2.677/1.745 | 155/102 | 1,23 | ||||||||
| 48 | 62 | 71,5 | 64 | 45 | 72 | 80 | 87 | 81 | M8 | 8 | 119/77.6 | 2.855/1.860 | 145/92 | 41 | 1,24 |
| 50 | 65 | 75,5 | 92 | 86 | 2.975/1.940 | 140/92 | 1,40 | ||||||||
| 55 | 71 | 81,5 | 98 | 92 | 3.680/2.400 | 117/77 | 1,70 | ||||||||
| 60 | 77 | 87,5 | 74 | 55 | 82 | 90 | 104 | 98 | M8 | 9 | 133/87.2 | 4.015/2.620 | 107/70 | 41 | 1,90 |
| 65 | 84 | 94,5 | 111 | 105 | 4.350/2.840 | 100/65 | 2,20 | ||||||||
| 70 | 90 | 101,5 | 119 | 113 | 9 | 212/139 | 7.440/4.850 | 123/81 | 3,05 | ||||||
| 75 | 95 | 107,0 | 126 | 119 | 9 | 212/139 | 7.970/5.200 | 114/75 | 3,32 | ||||||
| 80 | 100 | 112,5 | 87 | 65 | 97 | 107 | 131 | 125 | M10 | 12 | 283/184 | 11.335/7.39 | 144/94 | 83 | 3,50 |
| 85 | 106 | 118,5 | 137 | 131 | 12 | 283/184 | 12.040/7.85 | 135/88 | 3,81 | ||||||
| 90 | 112 | 124,5 | 144 | 137 | 12 | 283/184 | 12.750/8.32 | 128/83 | 4,20 | ||||||
