Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: CGS
Numéro de modèle: DLY5
Conditions de paiement et d'expédition
Quantité de commande min: 1 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-10Working
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Nom: |
Frein électromagnétique industriel de DLY5Series |
Diamètre intérieur: |
75-250mm |
Diamètre extérieur : 85-253mm: |
85-253mm |
Longueur: |
34.5-70.5mm |
Garantie: |
12 mois |
Appui adapté aux besoins du client: |
OEM, ODM |
Type: |
Frein à disque |
Nom: |
Frein électromagnétique industriel de DLY5Series |
Diamètre intérieur: |
75-250mm |
Diamètre extérieur : 85-253mm: |
85-253mm |
Longueur: |
34.5-70.5mm |
Garantie: |
12 mois |
Appui adapté aux besoins du client: |
OEM, ODM |
Type: |
Frein à disque |

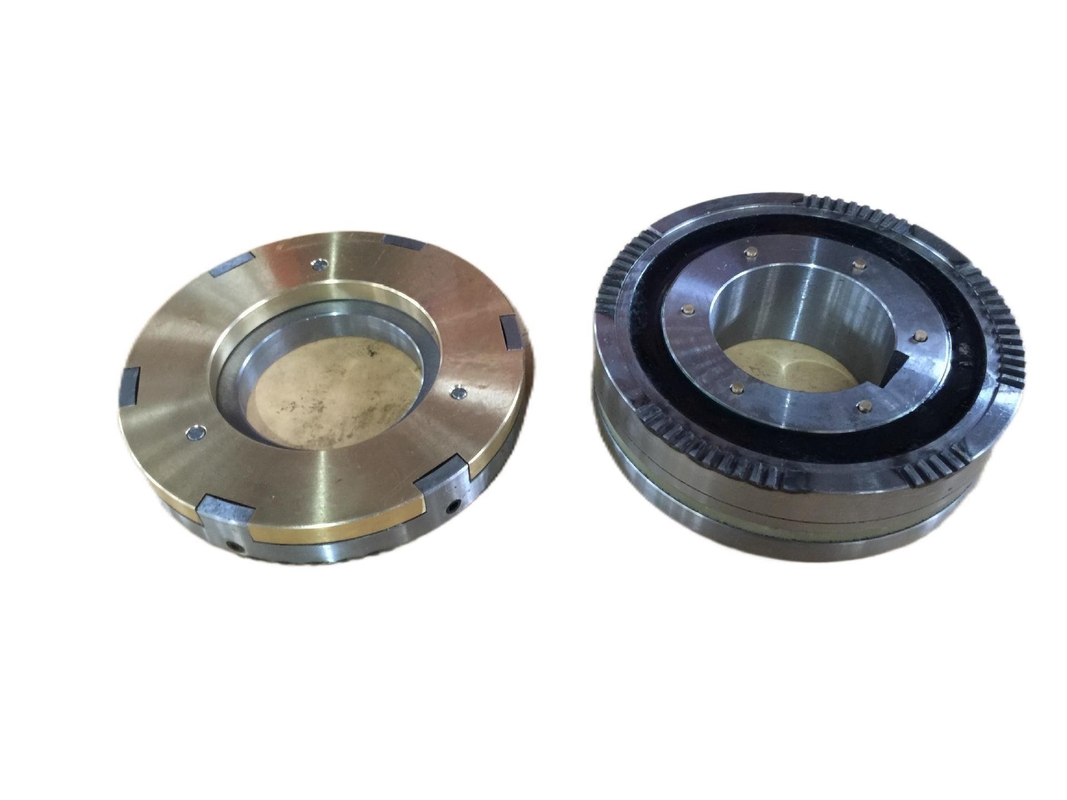

Frein à disque électromagnétique de retardateur électromagnétique de frein de la série DLY5
Lancement de produit
(Série d'Eze) type de la mâchoire Dly5 embrayage électromagnétique avec la bague collectrice
(Série d'Eze) l'embrayage électromagnétique incorporé par dent de la bague Dly5 collectrice est un déclencheur utilisé dans le système de transmission mécanique pour combiner ou séparer la partie latérale motrice et la partie latérale conduite de mouvement rotatoire avec l'aide de la force électromagnétique, afin de réaliser la transmission de puissance et de mouvement
La tension standard de fonctionnement de l'embrayage est de 24 volts de C.C généralement qu'il est facile de réaliser automatique et à télécommande à l'aide d'un circuit simple composé de commutateurs, boutons, contacteurs, commutateurs de voyage et d'autres composants électriques ordinaires, afin de répondre aux exigences du changement de vitesse, commutation, commençant et plaçant du système de transmission mécanique.
Cette série d'embrayages transmet le couple au moyen de l'engagement des dents fines sur le visage d'extrémité. Par conséquent, comparé à l'embrayage de plat de frottement des mêmes spécifications, elle n'a le petit volume, aucun frottement et le chauffage, séparation complète après panne de courant, aucun couple pas à vide, et peut convenir aux les deux travail sec-et-humide. L'embrayage est rigidement combiné. Il peut seulement être combiné dans l'état d'à vitesse réduite. Il convient s'il est au repos ou quand la vitesse relative est synchrone.
L'embrayage peut fonctionner sûrement dans les conditions suivantes :
1. La température de l'air ambiante est - le ℃ 5 - + le ℃ 40.
2. Dans le milieu sans risque d'explosion, et il n'y a aucun gaz et poussière conductrice suffisamment pour corroder le métal et l'isolation de dommages dans le milieu.
3. L'embrayage fonctionnera dans l'état d'huile de graissage.
4. La fluctuation de tension de la bobine d'embrayage ne dépassera pas + 5% et - 15% de tension évaluée.
5. L'altitude du site d'installation d'embrayage ne dépassera pas 2000 mètres.
Paramètres de produits
| TAILLE | Demensions radial | Demensions axial | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39,5 | 25 | 27,6 | 8 | 2*4 | 4-M4 | 33 | 18,6 | 1,5 | 6,5 | 8 | 8 | 0,4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32,6 | 8 | 2*5 | 4-M5 | 40 | 24,1 | 2 | 6,5 | 8 | 9 | 0,5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42,9 | 12 | 2*5 | 4-M5 | 45 | 26,6 | 2 | 6,5 | 8 | 10,5 | 0,5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48,3 | 14 | 2*6 | 4-M6 | 50 | 29,6 | 2 | 6,5 | 8 | 12,5 | 0,5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53,6 | 16 | 2*8 | 4-M6 | 58 | 33,9 | 2,5 | 6,5 | 8 | 15,5 | 0,6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2,5 | 7,5 | 10 | 17 | 0,6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74,3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7,5 | 10 | 19,5 | 0,7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74,3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7,5 | 10 | 21 | 0,7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95,8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3,5 | 8,5 | 10 | 25,5 | 0,9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95,8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3,5 | 8,5 | 10 | 26 | 0,9 |
Installation :
l'embrayage 1.The peut être installé ou dans horizontal ou dedans verial, s'il montait aucun l'Alex,
il degré coaxlal entre l'entraînement et l'arbre d'entraînement ne devrait pas dépasser 0.05mm,
et doit assurer le σ de valeur de dégagement de travail.
les dents 2.The des deux extrémités devraient être nettoyées avant de monter l'embrayage.
l'entraînement de 3.The et les pièces conduites de l'embrayage doivent être fixés dans la direction axiale, son déplacement axial fait non laissé.
