Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Le MZ - série de K
Conditions de paiement et d'expédition
Quantité de commande min: 1 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-10Working
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Nom: |
La presse du MZ laissent aller l'incidence d'embrayage de came |
Matériel: |
Acier de rapport du GCR 15 |
Type: |
Incidences d'une manière |
Thichness (millimètres): |
64-180 |
Couple (nanomètre): |
0.2-1.27 |
Poids (kilogrammes): |
1.4-13.2 |
Taille de trou (millimètres): |
15-70 |
Nom: |
La presse du MZ laissent aller l'incidence d'embrayage de came |
Matériel: |
Acier de rapport du GCR 15 |
Type: |
Incidences d'une manière |
Thichness (millimètres): |
64-180 |
Couple (nanomètre): |
0.2-1.27 |
Poids (kilogrammes): |
1.4-13.2 |
Taille de trou (millimètres): |
15-70 |
Introduction de production

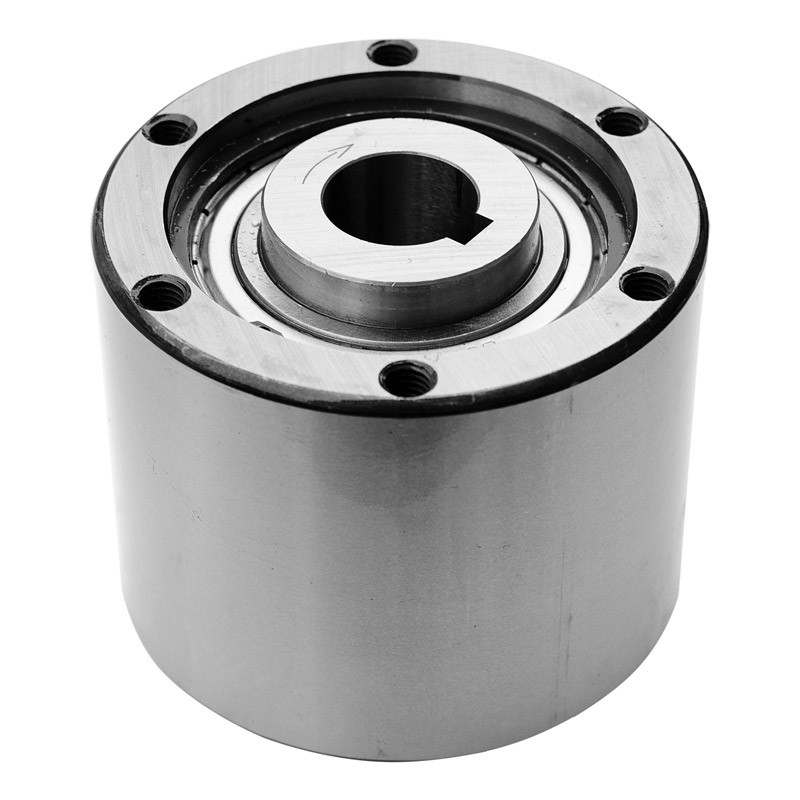

Le type MZ est scellé, type de cale laissent aller, rapport soutenu utilisant deux 60. Les séries de .ZZ graissent les incidences lubrucated. Les unités sont graisse livrée ont lubrifié prêt à installer. Des unités du MZ sont prévues comme universelles, être employé dans divers applicatoins. Une disposition de montage typique est montrée à la page suivante. La course intérieure est verrouillée à l'axe. Le diamètre intérieur de la course externe devrait être employé comme registre de montage pour les pièces reliées (pignon, poulie, vitesse, bras de couple…). La broche de montage devrait être à la tolérance g6
| Article | MZ60-50 |
| Matériel | GCr15 |
| Diamètre de trou. | 50 millimètres |
| Diamètre externe. | 155 millimètres |
| Largeur | 102 millimètres |
| Capacité de couple | 2110 N.m |
| Couple d'entrave | 0,98 N.m |
| Poids | 10,2 kilogrammes |
| Paquet | Boîte de carton, boîte en bois ou en tant que vos conditions |
Paramètres de produits
| Modèle | Capacité Couple (Nanomètre) |
Couple Entrave (Nanomètre) |
Au-dessus de fonctionnement Maximum. Course |
Au-dessus de fonctionnement Maximum. Course |
indexation /min) |
Taille de trou (H7) |
Clé manière |
B | C | PCDD |
(M6) E |
F | G |
H-M No. Tapped X Lancement |
S | Poids (kilogramme) |
|
| MZ15 | 186 | 0,20 | 2 200 | 900 | 150 | 15 | 5*2.3 | 62 | 68 | 60 | 58 | 47 | 25 | 5,5 | 6*M5*P0.8 | 10 | 1,4 |
| MZ17 | 215 | 0,20 | 2 000 | 800 | 150 | 17 | 5*2.3 | 66 | 75 | 64 | 64 | 52 | 28 | 6,3 | 6*M5*P0.8 | 10 | 1,8 |
| MZ20 | 323 | 0,29 | 1 900 | 700 | 150 | 20 | 6*2.8 | 67 | 80 | 65 | 68 | 55 | 30 | 7,6 | 6*M6*P1.0 | 12 | 2,0 |
| MZ30-22 | 735 | 0,39 | 1 800 | 500 | 150 | 22 | 6*2.8 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 6*M8*P1.25 | 16 | 3,7 |
| MZ30-25 | 735 | 0,39 | 1 800 | 500 | 150 | 25 | 8*3.3 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 6*M8*P1.25 | 16 | 3,7 |
| MZ30 | 735 | 0,39 | 1 800 | 500 | 150 | 30 | 10*3.3 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 6*M8*P1.25 | 16 | 3,7 |
| MZ35 | 1 080 | 0,49 | 1 700 | 300 | 150 | 35 | 10*3.3 | 87 | 110 | 85 | 95 | 80 | 50 | 8,7 | 6*M8*P1.25 | 16 | 4,8 |
| MZ45-40 | 1 620 | 0,69 | 1 700 | 300 | 150 | 40 | 12*3.3 | 92 | 125 | 90 | 110 | 95 | 60 | 8,4 | 8*M8*P1.25 | 16 | 6,2 |
| MZ45 | 1 620 | 0,69 | 1 700 | 300 | 150 | 45 | 14*3.8 | 92 | 125 | 90 | 110 | 95 | 60 | 8,4 | 8*M8*P1.25 | 16 | 6,2 |
| MZ60-50 | 2 110 | 0,98 | 1 600 | 250 | 150 | 50 | 14*3.8 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 8*M8*P1.25 | 16 | 10,2 |
| MZ60-55 | 2 110 | 0,98 | 1 600 | 250 | 150 | 55 | 16*4.3 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 8*M8*P1.25 | 16 | 10,2 |
| MZ60 | 2 110 | 0,98 | 1 600 | 250 | 150 | 60 | 18*4.4 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 8*M8*P1.25 | 16 | 10,2 |
| MZ70-65 | 3 040 | 1,27 | 1 300 | 250 | 150 | 65 | 18*4.4 | 105 | 175 | 103 | 162 | 145 | 95 | 8,6 | 8*M8*P1.25 | 16 | 13,2 |
| MZ70 | 3 040 | 1,27 | 1 300 | 250 | 150 | 70 | 20*4.9 | 105 | 175 | 103 | 162 | 145 | 95 | 8,6 | 8*M8*P1.25 | 16 | 13,2 |
