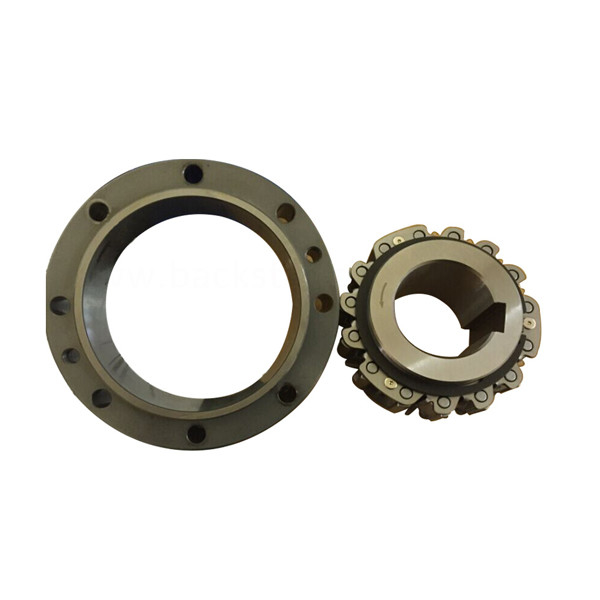

BR240 BR220 BR190 débordant le matériel en acier du GCR 15 d'embrayage de butée de came

Détails du produit

Lieu d'origine: La Chine

Nom de marque: Tianniu

Certification: ISO-9001

Numéro de modèle: Série de BR

Conditions de paiement et d'expédition

Quantité de commande min: PCs 1

Prix: negotiable

Détails d'emballage: Cartons par l'expédition de mer en l'avion

Délai de livraison: 5-10 jours ouvrables

Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Capacité d'approvisionnement: 10000 par mois

Obtenez le meilleur prix
Contactez-nous maintenant
Les spécifications
Mettre en évidence:

Dépassement de l'embrayage BR240

,

Dépassement de l'embrayage de butée de came

,

Embrayage de dépassement du GCR 15

Nom:
Série de BR débordant l'embrayage de came
Matériel:
Acier de rapport du GCR 15
Couple (nanomètre):
49-2819
Poids (kilogrammes):
1.3-84
Taille de trou (millimètres):
20-240
Rainure de clavette:
Voir la fiche technique
Nom:
Série de BR débordant l'embrayage de came
Matériel:
Acier de rapport du GCR 15
Couple (nanomètre):
49-2819
Poids (kilogrammes):
1.3-84
Taille de trou (millimètres):
20-240
Rainure de clavette:
Voir la fiche technique
Définition
BR240 BR220 BR190 débordant le matériel en acier du GCR 15 d'embrayage de butée de came

Dépassement de la butée de came de l'embrayage BR240 BR220 BR190



Introduction de production



UTILISANT LE BR LES SÉRIES EMPAQUETTENT LE TYPE EMBRAYAGE DE FAO
Semblable aux types précédents, le type embrayage de paquet de came est conçu dans une cassette roulement à billes qui fait l'installation avec un bras et/ou un accouplement de couple rapides et faciles. Le type embrayage de paquet de came est graisse lubrifiée.
Installation et utilisation


1. Nous recommandons d'employer des tolérances d'axe de h6 ou de h7 pour l'installation d'embrayage de came.


2. Employez une clé parallèle d'OIN R773 (DIN 6885,1). Assurez-vous que la clé ne se déplace pas la rainure de clavette. Une clé lâche endommagera l'embrayage de came.


3. En installant l'embrayage de came au-dessus d'un axe, suivez svp la procédure a décrit ci-dessous. Ne frappez jamais l'embrayage avec un marteau en acier ou appliquez les charges d'impact inutiles.


1) Tapez la course intérieure légèrement avec un marteau mou déplaçant autour la circonférence de course ainsi l'embrayage de came se déplace lentement et uniformément sur l'extrémité de l'axe. Assurez-vous que la course externe ne devient pas délogée.


2) vérifient la direction d'embrayage de came de la rotation. La flèche sur la course intérieure montre la direction libre de fonctionnement (came désengagée). Assurez-vous que la direction des matchs d'engagement de came l'application prévue.


3) serrent la plaque d'extrémité solidement pour s'assurer que l'embrayage de came ne peut pas se déplacer sur l'axe.



4) Placez une plaque d'extrémité au-dessus de la course intérieure et utilisez les boulons de fixation pour tirer l'embrayage de came sur l'axe suivant les indications du diagramme à la droite.


4. Si vous utilisant un bras de couple, vous assurez que les boulons utilisés pour monter le bras de couple ont une résistance à la traction de 10,9 ou plus grand, et serrez-les solidement.


5. Placez un dégagement de 2mm entre le bras de couple et le bouchon de bras de couple. Si le bras de couple est rigidement monté, il appliquera une charge à l'embrayage de came qui peut par la suite l'endommager.


6. Installez un accouplement approprié s'il y a une occasion que l'axe prolongera de la dilatation thermique comme produit dans quelques applications de système auxiliaires d'entraînement de ventilateur d'extraction.


7. Si poussé des charges sont produites, installer un palier de butée qui empêchera ces charges poussées d'être transféré à l'embrayage de came.


8. L'embrayage de came est préemballé avec la graisse avant expédition et est prêt à installer et opération. Référez-vous à la page 80 pour des directives de lubrification.



Paramètres de produits





Modèle BoreSize B C
(h7)
D
(h7)
E F MountingHoles

Pulloff

Trous

Minute de H Je J K L Mmax
Diamètre (H7)

Clé

manière

Chanfrein

O

PCD Non. - Diamètre. Non. - Taille
G Q-R St
BR20 20 6x2.8 0,5 35 35 90 66 40,7 40,7 78 6-6.6 2-M6 53 0 0 5 5 4,0
BR25 25 8x3.3 0,5 35 35 95 70 44,7 44,7 82 6-6.6 2-M6 58 0 0 5 5 4,0
BR30 30 8x3.3 1,0 35 35 100 75 49,7 49,7 87 6-6.6 2-M6 64 0 0 5 5 4,0
BR35 35 10x3.3 1,0 35 35 110 80 54,7 54,7 96 8-6.6 2-M6 70 0 0 5 5 4,0
BR40 40 12x3.3 1,0 35 35 125 90 64,7 64,7 108 8-9.0 2-M8 81 0 0 5 5 4,0
BR45 45 14x3.8 1,0 35 35 130 95 69,7 69,7 112 8-9.0 2-M8 86 0 0 5 5 4,0
BR50 50 14x3.8 1,0 40 40 150 110 84,7 84,7 132 8-9.0 2-M8 103 0 0 7,5 7,5 6,5
BR60 60 18x4.4 1,5 60 50 175 125 80 80 155 8-11.0 2-M10 110 5 5 7 7 6,0
BR70 70 20x4.9 1,5 60 50 190 140 95 95 165 12-11.0 2-M10 125 5 5 7 7 6,0
BR80 80 22x5.4 1,5 70 60 210 160 115 115 185 12-11.0 2-M10 148 5 5 12 12 11,0
BR90 90 25 x5.4 1,5 80 70 230 180 135 135 206 12-13.5 2-M12 170 5 5 17 17 16,0
BR100 100 28x6.4 1,5 90 80 270 210 143 143 240 12-17.5 2-M16 180 5 5 13,7 13,7 12,0
BR130 130 32 x7.4 2,0 90 80 310 240 173 173 278 12-17.5 2-M16 210 5 5 13,7 13,7 12,0
BR150 150 36x8.4 2,0 90 80 400 310 243 243 360 12-17.5 2-M16 280 5 5 13,7 13,7 12,0
BR180 180 45x10.4 2,0 105 80 400 310 290 270 360 12-17.5 2-M16 280 5 20 11,5 15,9 14,0
BR190 190 45x10.4 2,0 105 80 420 330 310 286 380 16-17.5 2-M16 300 5 20 12,5 8,9 7,5
BR220 220 50x11.4 2,0 105 80 460 360 340 320 410 18-17.5 2-M16 330 5 20 12,5 10,9 9,0
BR240 240 56x12.4 2,0 105 80 490 390 370 350 440 18-17.5 2-M16 360 5 20 12,5 10,9 9,0

Modèle

Chanfrein

U

OilPlugPosition/diamètre.

Poids
(kilogramme)

InertialMoment
GD2
(kgm2)
N P V W X×PT-Y
BR20 1,5 1,5 30,0 17,5 4×PT-1/16 1,3 2.25×10-4
BR25 1,5 1,5 30,0 17,5 4×PT-1/16 1,4 3.28×10-4
BR30 1,5 1,5 30,0 17,5 4×PT-1/16 1,5 4.44×10-4
BR35 1,5 1,5 22,5 17,5 4×PT-1/8 1,9 5.65×10-4
BR40 1,5 1,5 22,5 17,5 4×PT-1/8 2,4 1.01×10-3
BR45 1,5 1,5 22,5 17,5 4×PT-1/8 2,6 1.22×10-3
BR50 2,5 2,0 22,5 20 4×PT-1/8 4,1 2.64×10-3
BR60 3,5 2,0 22,5 25 4×PT-1/8 7,3 3.73×10-3
BR70 3,5 2,0 15,0 25 4×PT-1/8 8,1 6.65×10-3
BR80 3,5 2,0 15,0 14 32 4×PT-1/8 12,0 1.77×10-2
BR90 3,5 2,0 15,0 19 32 4×PT-1/8 16,0 3.16×10-2
BR100 4,5 2,0 15,0 20 40 4×PT-1/4 23,0 6.31×10-2
BR130 4,5 2,0 15,0 20 40 4×PT-1/4 31,0 0,109
BR150 4,5 3,0 15,0 20 40 4×PT-1/4 58,0 0,365
BR180 4,5 3,0 15,0 20 40 4×PT-1/4 60,0 0,435
BR190 4,5 3,0 11,25 20 40 4×PT-1/4 65,0 0,563
BR220 4,5 3,0 10,0 20 40 4×PT-1/4 76,0 0,789
BR240 4,5 3,0 10,0 20 40 4×PT-1/4 84,0 1,05

Notes :

1. Le type embrayages de paquet de came sont allmade à passer commande. Pour passer commande, référez-vous svp au dimensiondiagram.

Veuillez informer l'usif que l'embrayage de came doit être employé dans l'application avertical, et si l'operatingenvironment

la température sera lessthan – 5°C ou plus que +40°C.

2. Il y a des cas quand la vitesse libre de runningrotation de la course intérieure belimited quand paquet

le type CamClutches sont installés horizontalement,

3. Si votre application réclame une vitesse de clutchengagement ou la vitesse relaxée de course intérieure non énumérée dedans

ce catalogue, svp nous contactent.



Dimensions (empaquetez le type) :



Modèle Taille de trou
(H7)
Rainure de clavette B C
(h7)
D PCD
E
F-G poids
(kilogramme)
BR20P 20 6X2.8 87 79 94 35 78 6-M6×12 3,4
BR25P 25 8X3.3 89 81 98 40 82 6-M6×12 3,8
BR30P 30 8X3.3 94 85 103 45 87 6-M6×12 4,3
BR35P 35 10X3.3 94 85 112 50 96 8-M6×12 5,1
BR40P 40 12X3.3 100 91 130 55 108 8-M8×16 7,5
BR45P 45 14X3.8 100 91 135 60 112 8-M8×16 7,9
BR50P 50 14X3.8 107 98 152 70 132 8-M8×16 10,9
BR60P 60 18X4.4 122 112 180 80 155 8-M10×20 17,5
BR70P 70 20X4.9 128 118 190 90 165 12-M10×20 19,5
BR80P 80 22X5.4 148 134 210 105 185 12-M10×20 27
BR90P 90 25X5.4 152 138 235 120 206 12-M12×24 35
BR100P 100 28X6.4 186 172 275 140 240 12-M16×32 60
BR130P 130 32X7.4 208 188 314 160 278 12-M16×32 80
BR150P 150 36X8.4 226 204 400 200 360 12-M16×32 151
BR180P 180 45X10.4 240 218 400 220 360 12-M16×32 169
BR190P 190 45X10.4 250 242 420 240 380 16-M16×32 193
BR220P 220 50X11.4 250 242 460 260 410 18-M16×32 220
BR240P 240 56X12.4 260 252 490 280 440 18-M16×32 267



Montage de l'exemple :



Installation et utilisation :

1. Si vous installez la course externe d'abord, vérifiez la précision de l'ajustement. Les tolérances pour le support externe de course sont montrées dans les tables à la droite. Vérifiez que les tolérances correctes peuvent être obtenues. Hors de Spéc. l'installation a pu endommager l'embrayage de came.
2. Pour lubrifier l'embrayage de came, appliquez le lubrifiant à la circonférence externe de la course intérieure (voir le diagramme d'installation). Évitez au-dessus de la lubrification, car elle fera produire l'embrayage de came de la chaleur excessive.
3. Quand utilisant l'embrayage de came à une boîte de vitesse de réduction, assurez-vous cette huile de la boîte de vitesse ne peut pas entrer dans l'embrayage de came. La durée de vie peut sensiblement se raccourcir si l'embrayage de came contacte les huiles de vitesse qui contiennent les additifs de amélioration de viscosité. Référez-vous à la page 80 pour des directives de lubrification.
4. En installant une couverture ou du joint le support au-dessus de la course externe, des boulons d'utilisation avec une estimation de tension de 10,9 ou de plus grand. Employez un matériel de scellage d'agent ou d'emballage entre les services de accouplement pour empêcher la fuite.



■UTILISANT LE BR LES SÉRIES EMPAQUETTENT LE TYPE EMBRAYAGE DE FAO

Semblable aux types précédents, le type embrayage de paquet de came est conçu dans une cassette roulement à billes qui fait

installation avec un bras et/ou un accouplement de couple rapides et faciles. Le type embrayage de paquet de came est graisse lubrifiée.
