Numéro de modèle: |
Bloc du verrou Z14 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.09-0.46KG |
Diamètre extérieur: |
25-72mm |
Épaisseur (millimètres): |
60-155 |
Taille de trou: |
14-65mm |
Couple (kNm: |
9.2-38.9 |
Numéro de modèle: |
Bloc du verrou Z14 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.09-0.46KG |
Diamètre extérieur: |
25-72mm |
Épaisseur (millimètres): |
60-155 |
Taille de trou: |
14-65mm |
Couple (kNm: |
9.2-38.9 |

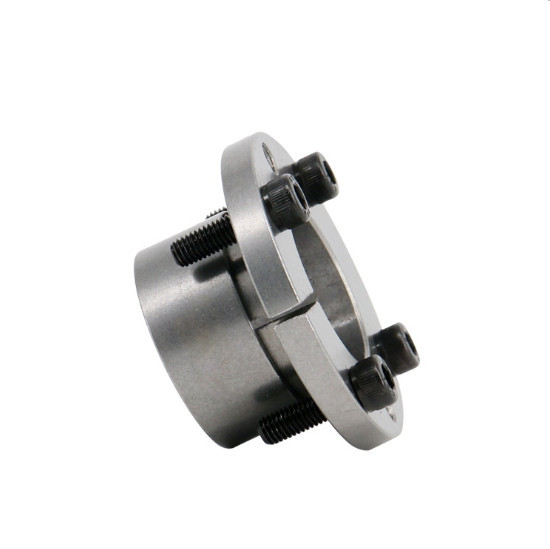

Les blocs du verrou Z14 Keyless usinent fermer à clef le dispositif pour des machines-outils
Caractéristique du produit
Quand il est employé, par l'action des boulons de haute résistance, une force se tenante énorme est produit entre l'anneau intérieur et l'axe, et entre l'anneau externe et le hub. Quand sous la charge, le couple, la force axiale, ou la charge combinée des deux est transmis par la pression combinée de la douille d'expansion et les pièces et la force de friction de accompagnement.
Le but principal de la douille d'expansion est de remplacer la fonction des cannelures et des clés simples, afin de réaliser la connexion entre les pièces (telles que des vitesses, des volants, des poulies, etc.) et l'axe pour transmettre la charge.
|
|||||||||||||||||||||||||||
Mesures de sécurité et réutilisation
1. Si ce produit est employé sur les machines de levage ou chargé sur des machines, des dispositifs de sécurité devraient être placés pour assurer la sécurité.
2. On l'interdit absolument de détacher les boulons sous la charge.
Pendant la réutilisation, le bloc de verrou peut être utilisé seulement après qu'on le confirme qu'il n'y a aucun saleté, corrosion et dommage. La catégorie est 12,9
Paramètres de produits
|
基 本 尺 寸 dimensions fondamentales |
l'hexagone interne de 内 六 角 螺 钉 a dirigé le boulon |
额 定 负 荷 Charge évaluée |
PF (N/mm2) |
G
(kilogramme) |
||||||||||
| d | D | Dr. | D1 | L | L0 | L1 | L2 |
规 格 tailles |
数 量 Quantité |
MA N·m |
Pi (kN) |
Mt (kN·m) |
||
| millimètre | ||||||||||||||
| 14 | 64 | 109 | 0,091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | M4 | 4 | 2,9 | 9,20 |
74 82 |
95 85 |
0,082 0,072 |
| 19 | 87 | 80 | 0,068 | |||||||||||
| 20 | 150 | 124 | 0,113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15,00 | 165 | 113 | 0,110 |
| 24 | 180 | 104 | 0,088 | |||||||||||
| 25 | 187 | 100 | 0,144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15,00 | 210 | 89 | 0,121 |
| 30 | 225 | 83 | 0,105 | |||||||||||
| 32 | 240 | 77 | 0,200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | M5 | 4 | 6 | 15,00 | 260 | 71 | 0,730 |
| 36 | 270 | 69 | 0,162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21,20 | 400 | 93 | 0,182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21,20 | 425 | 88 | 0,223 |
| 42 | 446 | 83 | 0,191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 875 | 115 | 0,400 |
| 48 | 935 | 107 | 0,350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 974 | 103 | 0,500 |
| 55 | 1070 | 94 | 0,410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 1165 | 86 | 0,580 |
| 65 | 1265 | 79 | 0,460 | |||||||||||
