Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Z13
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Bloc du verrou Z13 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.5-10.66KG |
Diamètre extérieur: |
47-235mm |
Épaisseur (millimètres): |
60-155 |
Taille de trou: |
20-180 millimètres |
Couple (kNm: |
0.5-66 |
Numéro de modèle: |
Bloc du verrou Z13 |
Matériel: |
GCr15 soutenant l'acier |
Poids: |
0.5-10.66KG |
Diamètre extérieur: |
47-235mm |
Épaisseur (millimètres): |
60-155 |
Taille de trou: |
20-180 millimètres |
Couple (kNm: |
0.5-66 |

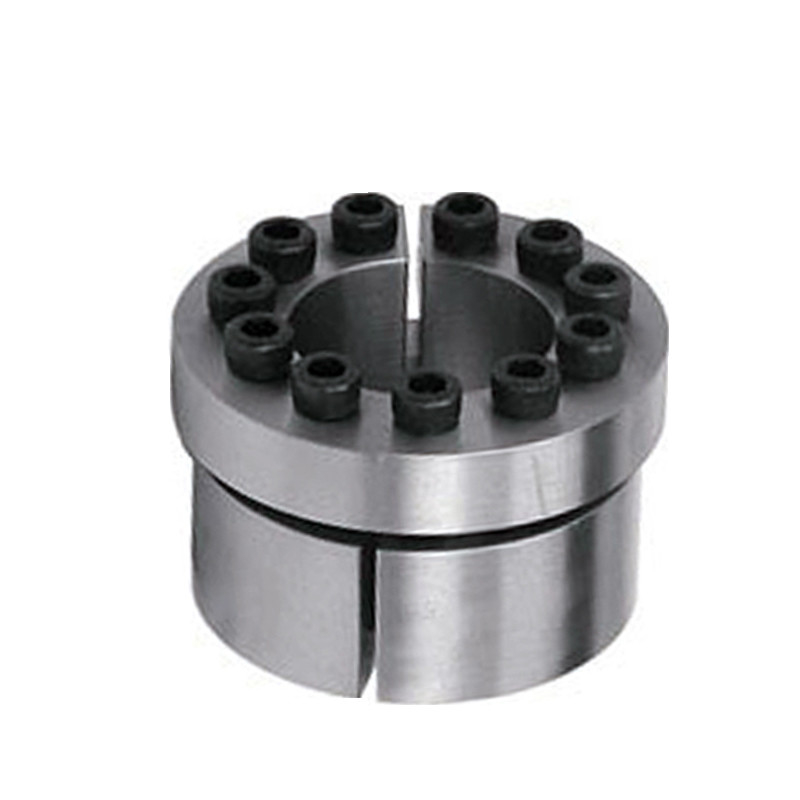

Axe de verrouillage de best-seller de bloc du verrou Z13 RLK302
Caractéristique du produit
| Modèle | Cône Z13 maintenant des éléments | |
| Pression sur l'axe (N/mm2) | 120 | |
| Pression sur le hub (N/mm2) | 92-108 | |
| Charge évaluée (kN.m) | Force | 54-270 |
| Couple | 0.54-13.3 | |
| Taille de course intérieure (millimètres) | 20-100 | |
| Taille externe de course (millimètres) | 47-145 | |
| Épaisseur (millimètres) | 48-77 | |
| Poids (kilogrammes) | 0.51-4.62 | |
Avantage
L'équipement de transmission de Changzhou TIANNIU Cie., Ltd (usine d'embrayage de Changzhou TIANNIU) est un un fournisseur professionnel d'incidence d'embrayage de manière, les produits de base sont embrayage électromagnétique micro, accouplement de limiteur de couple, glissant l'accouplement d'arbres, l'accouplement flexible d'arbre porte-hélice, le bloc de verrou et les accouplements d'arbres, etc.
La plupart de modèle très utilisé avec des grandeurs nature
Transmission élevée de couple
Après serrage, le hub peut se déplacer axialement
Le bloc de verrou est un nouveau type de connexion. Il se fonde sur serrer les boulons de haute résistance pour produire de la pression positive entre le bloc de verrou et l'axe ou entre la surface de logement, qui est accompagnée de frottement et d'un dispositif keyless de connexion qui réalise la transmission de charge. Il a beaucoup d'avantages et de caractéristiques uniques comparés à la méthode mécanique traditionnelle de connexion de général
interférence sans en esclavage et en esclavage
Nous avons été dans le d'incidence d'embrayage de cale et l'industrie des roulements à bille de manière de l'embrayage un pour plus que 10years, persistant dans le principe de gestion des produits conçus en fonction des conditions des clients. Nous entretenons en écoutant nos clients, en appliquant l'innovation et la construction avec l'art pour répondre à tous leurs besoins
Paramètres de produits
|
基 本 尺 寸 dimensions fondamentales |
l'hexagone interne de 内六角螺钉 a dirigé le boulon |
额 定 负 荷 Charge évaluée |
MA
(N·m) |
PF (N/mm2) |
G
(kilogramme) |
||||||||
| d | D | L1 | L2 | L3 | L4 | D1 |
规 格 tailles |
数 量 Quantité |
Pi (kN) | Mt (kN·m) | |||
| millimètre | |||||||||||||
| 20 | 47 | 53 | 0,54 | 276 | 0,51 | ||||||||
| 22 | 47 | 53 | 0,6 | 253 | 0,53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0,65 0,68 |
14 |
230 222 |
0,55 0,62 |
| 28 | 55 | 61 | 0,76 | 198 | 0,65 | ||||||||
| 30 | 55 | 61 | 0,82 | 186 | 0,70 | ||||||||
| 32 | 60 | 66 | 1,31 | 261 | 0,80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1,44 1,56 |
14 |
240 220 |
0,81 0,90 |
| 40 | 65 | 71 | 1,64 | 209 | 1,33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2,13 | 213 | 1,24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2,28 | 199 | 1,35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2,43 | 186 | 1,41 | ||||||
| 50 | 80 | 59 | 51 | 34,4 | 30 | 86 | M8 | 6 | 101 | 2,53 | 41 | 179 | 1,44 |
| 55 | 85 | 91 | 9 | 152 | 4,18 | 244 | 1,45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4,56 | 224 | 1,55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4,94 | 206 | 1,67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6,5 | 176 | 2,61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7,0 | 165 | 2,75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7,4 9,0 |
83 |
153 165 |
2,89 3,04 |
| 90 | 130 | 137 | 8 | 213 | 9,6 | 157 | 3,18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12,6 | 185 | 3,33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13,3 | 153 | 4,62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14,7 18,4 |
145 |
140 147 |
5,00 5,37 |
| 130 | 180 | 188 | 10 | 388 | 25,1 | 171 | 6,46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40,5 | 213 | 7,73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47,0 | 217 | 8,21 | ||||||
| 160 | 210 | 87,5 | 73,5 | 58,5 | 51 | 219 | M14 | 13 | 692 | 54,3 | 230 | 220 | 8,64 |
| 170 | 225 | 234 | 14 | 746 | 63,0 | 226 | 10,14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66,0 | 212 | 10,66 | ||||||
