Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: centre technique
Conditions de paiement et d'expédition
Quantité de commande min: PCs 1
Prix: USD20~USD300
Détails d'emballage: Cartons
Délai de livraison: jours 5-10working
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Nom de produit: |
Type limiteur de boule de centre technique de couple |
Garantie: |
12 mois |
Flexible ou rigide: |
Rigide |
Matériel: |
Acier |
Type de structure: |
Type de boule |
Application: |
Poulie, vitesses, accouplement |
Nom de produit: |
Type limiteur de boule de centre technique de couple |
Garantie: |
12 mois |
Flexible ou rigide: |
Rigide |
Matériel: |
Acier |
Type de structure: |
Type de boule |
Application: |
Poulie, vitesses, accouplement |

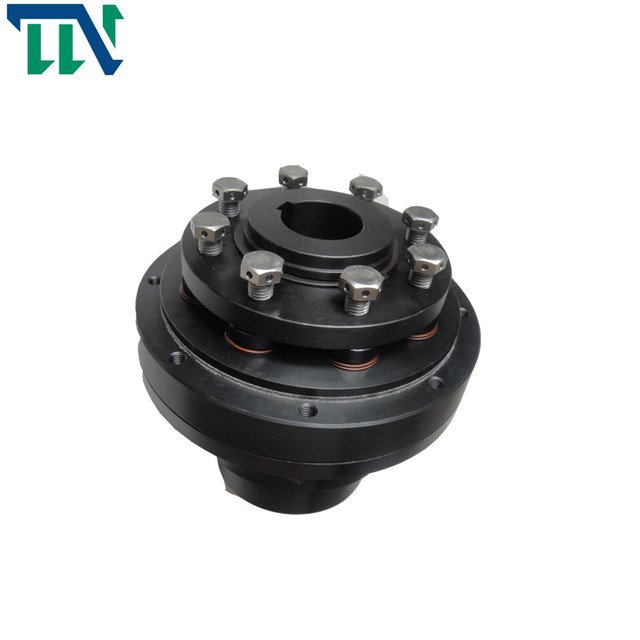

Embrayage de limiteur de couple d'arbre d'accouplement de série de centre technique de limiteur de couple de boule
Lancement de produit
Il y a deux types d'installation : installation de rainure de clavette et installation de douille d'expansion.
L'accouplement de limiteur de couple de frottement s'appelle également l'accouplement d'embrayage de sécurité. L'accouplement de limiteur de couple de frottement est employé souvent pour installer entre le transport d'énergie latéral principal et passif, quand le défaut de surcharge s'est produit davantage que la valeur d'ensemble (couple) et le limiteur de couple produiront la séparation, protéger ainsi effectivement les machines d'entraînement, telles que le moteur, le réducteur, le moteur servo) aussi bien que la charge, forme commune comme suit : Accouplement de limiteur de couple de frottement et type limiteur de boule de couple.
Principe de fonctionnement de limiteur de couple de bille d'acier : le couple critique est commandé par le ressort de précision, qui peut réaliser la valeur de serrage très précise. Pour des produits avec la même taille globale, différents ressorts intégrés peuvent être remplacés pour déterminer le couple différent de glissement. Il est employé pour l'installation de l'axe à une extrémité et roue à l'autre extrémité. Après élimination de la surcharge, le mode remis à zéro est remise de 360 degrés en un cercle. Il peut être relié au commutateur de limite extérieurement, et au signal électrique de sortie quand surcharge. Il peut être employé dans l'emballage, le matériel électronique et d'autres industries mécaniques qu'il est très utilisé dans le diviseur, la boudineuse à vis, transport automatique, l'équipement en caoutchouc mécanique, etc.
La structure de montage du limiteur de couple est axe-axe, axe-bride, poulie axe-synchrone, axe-pignon, pignon à queue, axe-poulie et ainsi de suite. L'accouplement de limiteur de couple de frottement sont employés dans le matériel d'impression ; industrie de batterie, convoyeur de chute de fer, donnant la chaîne de production, diviseur.
Caractéristiques de limiteur de couple de bille d'acier (limiteur de couple) : limiteur de couple remis à zéro automatique de bille d'acier de précision, mécanisme intégré de boule de précision, qui peut désengager la transmission active et passive au moment de la surcharge. Le temps de réaction est de 0.001-0.003 seconde. Il a beaucoup de formes d'installation, telles que le pignon d'axe, axe d'axe, bride d'axe, poulie synchrone d'axe, poulie en V d'axe, pignon à queue et ainsi de suite. La valeur d'établissement du couple de dégagement peut être ajustée steplessly dans une certaine marge par le cadran. Le commutateur ou le capteur de limite peut produire le signal électrique de C.C 24V au moment de la surcharge, qui peut être employée pour mettre en marche le dispositif d'alarme (tel que la cloche électrique et le voyant de signalisation), et peut également être employé pour arrêter le conducteur immédiatement. Avec la durée de vie extrêmement longue, il peut résister à des actions innombrables de dégagement de surcharge.
Paramètres de produits
| Centre technique |
Chaîne de couple (nanomètre) | Max.speed non équilibré T/MN |
Course de rondelle de poussée sur la surcharge millimètre |
Moments de masse d'à inertie | Vis de fixage et serrage couples pour Φd |
Poids |
|||||
| X | L | M | H | du côté hub Kgm2 |
du côté flexible Kgm2 |
millimètre | Nanomètre | kilogramme | |||
| 01 | 5-12.5 | 10-25 | 20-50 | 25-62.5 | 4000 | 1,2 | 0,000211 | 0,000093 | 4xM4 | 4 | 0,68 |
| 02 | 10-25 | 20-50 | 40-100 | 50-125 | 3000 | 1,5 | 0,000531 | 0,000234 | 6xM4 | 4 | 1,14 |
| 03 | 20-50 | 40-100 | 80-200 | 100-250 | 2500 | 1,8 | 0,001388 | 0,000643 | 8xM4 | 4 | 1,98 |
| 04 | 40-100 | 80-200 | 160-400 | 200-500 | 2000 | 2,0 | 0,002846 | 0,001306 | 8xM5 | 8 | 2,88 |
| 05 | 70-175 | 140-350 | 280-700 | 380-875 | 1200 | 2,2 | 0,006858 | 0,002649 | 8xM6 | 12 | 4,59 |
| 06 | 120-300 | 240-600 | 480-1200 | 600-1500 | 800 | 2,5 | 0,029432 | 0,00669 | 8xM8 | 15 | 10,63 |
Dimension de limiteur de couple de centre technique
| Centre technique |
minute de d | d maximum | D | F | E (h6) | K | K 1 | L | H | A1 | A2 | A3 | a | b | S | Commutateur |
| 01 | 10 | 20 | 70 | 38 | 47 | 65 | 56 | 47 | 40 | 12 | 7 | 8 | 5 | 6 | 8xM4 | 7 |
| 02 | 15 | 25 | 85 | 44 | 62 | 80 | 71 | 56 | 48 | 13,5 | 8 | 11 | 7 | 7 | 8xM5 | 7 |
| 03 | 22 | 35 | 100 | 56 | 75 | 95 | 85 | 67 | 59 | 16 | 9 | 14 | 9 | 9 | 8XM6 | 7 |
| 04 | 32 | 44 | 115 | 70 | 90 | 110 | 100 | 73 | 64 | 17 | 10 | 16 | 10 | 10 | 8XM6 | 8 |
| 05 | 35 | 55 | 135 | 84 | 100 | 130 | 116 | 86 | 75 | 20,5 | 12 | 18 | 10 | 12 | 8XM8 | 10 |
| 06 | 40 | 65 | 166 | 100 | 130 | 166 | 150 | 130 | 115 | 46 | 16 | 21 | 12 | 15 | 8XM10 | 13 |
