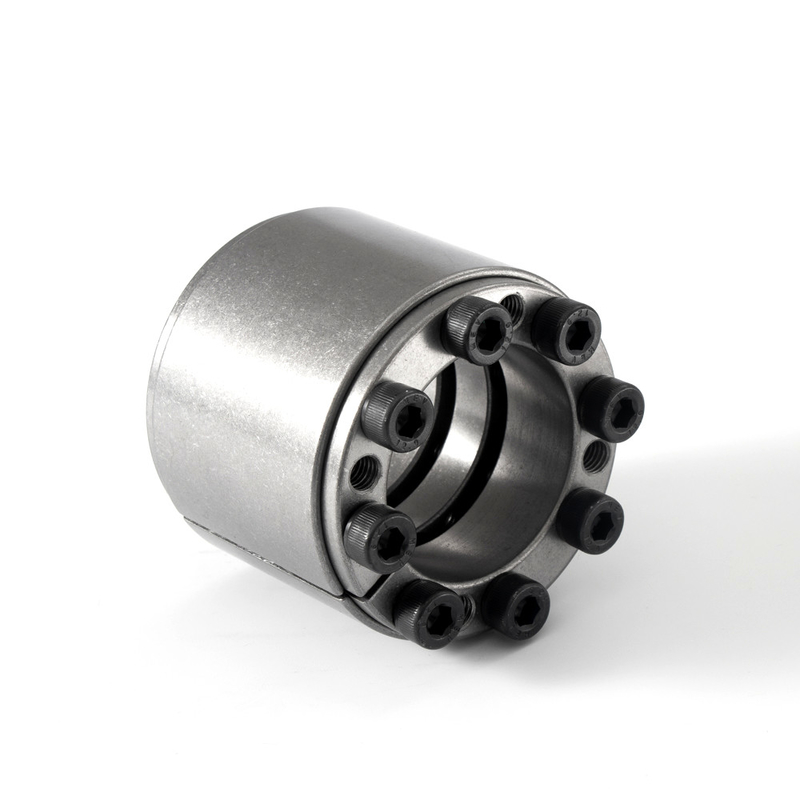

Cône Z12-228*285 maintenant des éléments fermant à clef le bloc de verrou de dispositif pour la machine
Description de Z12 fermant à clef le dispositif
Le but principal de la douille d'expansion est de remplacer la fonction des cannelures et des clés simples, afin de réaliser la connexion entre les pièces (telles que des vitesses, des volants, des poulies, etc.) et l'axe pour transmettre la charge.
Quand sous la charge, le couple, la force axiale, ou la charge combinée des deux est transmis par la pression combinée de la douille d'expansion et les pièces et la force de friction de accompagnement.
Quand il est employé, par l'action des boulons de haute résistance, une force se tenante énorme est produit entre l'anneau intérieur et l'axe, et entre l'anneau externe et le hub.
Paramètres de produits
|
基 本 尺 寸 dimensions fondamentales |
l'hexagone interne de 内六角螺钉 a dirigé le boulon |
额 定 负 荷 Charge évaluée |
PF (N/mm2) |
MA
(N·m) |
G
(kilogramme) |
||||||
| d | D | Je | L | L1 |
规 格 tailles |
数 量 Quantité |
Pi (kN) | Mt (kN·m) | |||
| millimètre | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1,00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1,30 | 165 | 17 | 1,0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2,90 | 282 | 41 | 1,0 |
| 45 | 75 | 62 | M8 | 145 | 3,26 | 251 | 41 | 1,2 | |||
| 50 | 80 | 8 | 165 | 4,15 | 200 | 1,4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5,15 6,20 |
205 202 |
41 |
1,6 1,7 |
| 65 | 95 | 10 | 207 | 6,75 | 187 | 1,9 | |||||
| 70 | 110 | 10 | 329 | 11,5 | 223 | 3,1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14,5 | 215 | 83 | 3,5 |
| 90 | 130 | 12 | 390 | 17,8 | 208 | 3,8 | |||||
| 100 | 145 | 14 | 527 | 26,3 | 200 | 6,1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31,8 | 198 | 145 | 6,2 |
| 120 | 165 | 18 | 670 | 40,4 | 212 | 7,2 | |||||
| 130 | 180 | 16 | 759,0 | 49 | 180 | 11,1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842,8 896,8 |
59 67 |
186 185 |
230 |
11,8 12,6 |
| 160 | 210 | 20 | 950,0 | 76 | 183 | 13,4 | |||||
| 170 | 225 | 19 | 1223,5 | 104 | 172 | 19,6 | |||||
| 180 | 235 | 20 | 1288,8 | 116 | 172 | 20,6 | |||||
| 190 | 250 | 21 | 1363,0 | 129 | 172 | 23,8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427,5 | 143 | 172 | 355 | 24,9 |
| 220 | 285 | 24 | 1581,8 | 174 | 172 | 29,6 | |||||
| 240 | 305 | 26 | 1725,0 | 207 | 172 | 31,9 | |||||
| 260 | 325 | 28 | 1846,0 | 240 | 170 | 34,3 | |||||
| 280 | 355 | 24 | 2428 | 340 | 161 | 52 | |||||
|
300 320 |
375 405 |
165 | 177 | 197 | M20 |
25 28 |
2540 2881 |
381 461 |
168 175 |
690 |
55,3 67,3 |
| 340 | 425 | 29 | 2994 | 509 | 171 | 71 | |||||
| 360 | 455 | 28 | 3588 | 646 | 169 | 96,5 | |||||
| 380 | 475 | 30 | 3821 | 726 | 170 | 101,2 | |||||
| 400 | 495 | 31 | 3960 | 792 | 168 | 106 | |||||
| 420 | 515 | 32 | 4100 | 861 | 165 | 110,7 | |||||
| 440 | 535 | 24 | 4260 | 937 | 165 | 110 | |||||
| 460 | 555 | 24 | 4300 | 980 | 158 | 113 | |||||
| 480 | 575 | 190 | 202 | 224 | M22 | 28 | 5000 | 1200 | 176 | 930 | 118 |
| 500 | 595 | 28 | 5100 | 1240 | 169 | 122 | |||||
| 520 | 615 | 30 | 5330 | 1390 | 174 | 126 | |||||
| 540 | 635 | 30 | 5400 | 1440 | 168 | 131 | |||||
| 560 | 655 | 32 | 5680 | 1590 | 172 | 135 | |||||
| 580 | 675 | 33 | 5800 | 1705 | 172 | 140 | |||||
| 600 | 695 | 33 | 5860 | 1760 | 166 | 144 |
