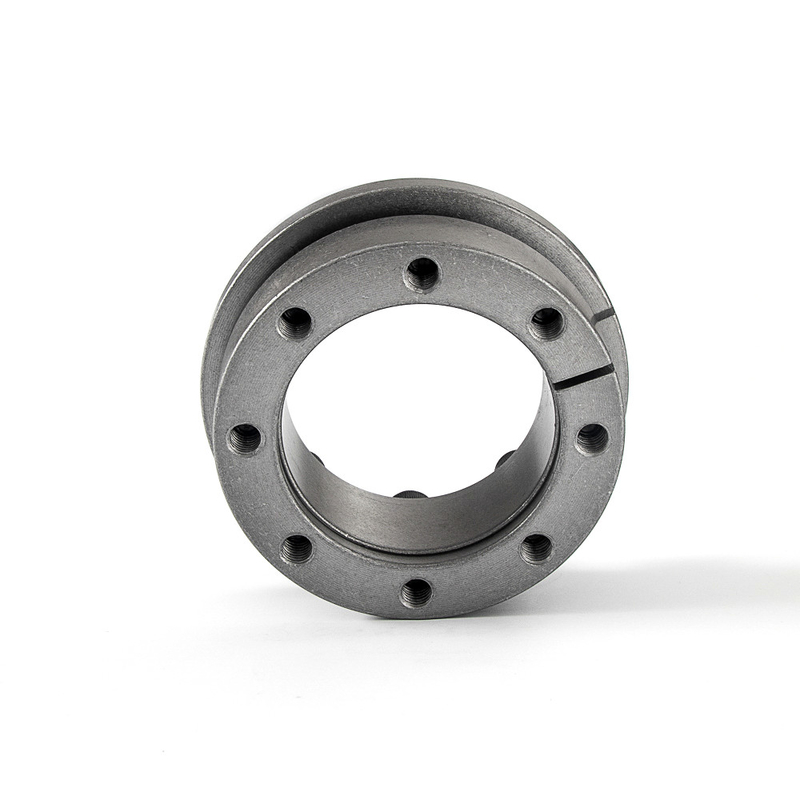

Ensemble de verrouillage de la série Z8-50*80 Ensembles de verrouillage de l'arbre sans clé
Caractéristiques des produits
Ensemble de verrouillage Z8
Il est applicable lorsque l'axe ne se déplace pas axialement
La position exacte peut être déterminée
Notre société Tianniu a commencé la recherche et le développement complets de divers manches d'expansion de cette norme en 1987.nous avons terminé le développement de tous les types de manches d'expansion dans cette norme- et promus dans les secteurs du textile, de l'emballage, de l'alimentation, de l'industrie légère, de la métallurgie, de la fabrication du papier, de l'impression, des machines-outils, des centres d'usinage, des machines-outils de forge,Machines et appareils pour le traitement des métaux et des métaux, a acquis une bonne réputation, et a favorisé l'amélioration de la compétence des produits de l'industrie des machines.
L'assemblage de verrouillage est largement utilisé dans:
Machines minières, machines métallurgiques, machines d'emballage, machines à tabac, machines textiles, machines d'impression, machines à forger, machines d'ingénieriemachines-outils et machines interchangeables de toutes sortesPar exemple: poulie à courroie, engrenage, engrenage, hélice, grand et petit ventilateur, souffleur ou raccordement direct avec arbre et moyeu et autres raccords de transmission
Paramètres des produits
|
les dimensions fondamentales |
boulon à tête hexagonale interne |
Charge nominale |
Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil |
MUne
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
taille |
Quantité utilisée |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6 × 20 |
5 |
30 |
0.29 | 220 |
17 |
0.25 |
| 22 | 0.32 | 200 | 0.26 | |||||||||
| 24 |
50 |
0.37 | 200 | 0.27 | ||||||||
| 25 |
6 |
36 |
0.45 | 215 | 0.28 | |||||||
| 28 |
55 |
0.5 | 200 | 0.32 | ||||||||
| 30 | 0.54 | 219 | 0.34 | |||||||||
| 32 |
60 |
8 |
48 |
0.77 | 215 | 0.35 | ||||||
| 35 | 0.84 | 190 | 0.37 | |||||||||
| 38 |
65 |
0.91 | 195 | 0.38 | ||||||||
| 40 | 0.96 | 190 | 0.40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8 × 25 |
7 |
77 |
1.75 | 230 |
41 |
0.63 |
| 50 | 80 | 1.93 | 210 | 0.68 | ||||||||
| 55 | 85 |
8 |
88 |
2.45 | 215 | 0.73 | ||||||
| 60 | 90 | 2.7 | 190 | 0.78 | ||||||||
| 63 |
95 |
9 |
100 |
3.18 | 205 | 0.83 | ||||||
| 65 | 3.25 | 200 | 0.89 | |||||||||
|
基 本 尺 寸 les dimensions fondamentales |
boulon à tête hexagonale interne |
额定负荷 Charge nominale |
Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil |
MUne
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
规 格 taille |
Nombre Quantité utilisée |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 70 | 110 |
24 |
30 |
40 |
50 |
M10 × 30 |
8 | 141 | 5 | 220 |
83 |
1.33 |
| 75 | 115 | 8 | 141 | 5.25 | 200 | 1.4 | ||||||
| 80 | 120 | 8 | 141 | 5.6 | 190 | 1.48 | ||||||
| 85 | 125 | 9 | 159 | 6.75 | 190 | 1.55 | ||||||
| 90 | 130 | 9 | 159 | 7.1 | 200 | 1.63 | ||||||
| 95 | 135 | 10 | 176 | 8.35 | 190 | 1.7 | ||||||
| 100 | 145 |
26 |
32 |
44 |
56 |
M12 × 30 |
8 | 205 | 10.3 | 210 |
145 |
2.6 |
| 110 | 155 | 8 | 205 | 11.25 | 190 | 2.8 | ||||||
| 120 | 165 | 9 | 231 | 13.9 | 210 | 3 | ||||||
| 130 | 180 |
34 |
40 |
52 | 64 | 12 | 308 | 20.0 | 190 | 4.6 | ||
| 140 | 190 |
54 |
68 |
M14 × 40 |
9 | 317 | 22.25 | 180 |
230 |
4.9 | ||
| 150 | 200 | 10 | 352 | 26.3 | 190 | 5.2 | ||||||
| 160 | 210 | 11 | 387 | 31 | 190 | 5.5 | ||||||
| 170 | 225 |
44 |
50 |
64 |
78 |
12 | 422 | 35.9 | 150 | 7.75 | ||
| 180 | 235 | 12 | 422 | 38 | 145 | 8.15 | ||||||
| 190 | 250 | 15 | 528 | 50.1 | 170 | 9.5 | ||||||
| 200 | 260 | 15 | 528 | 52.8 | 160 | 9.9 | ||||||
| 220 | 285 |
50 |
56 |
72 |
88 |
M16 × 40 |
12 | 587 | 64.5 | 145 |
355 |
13.4 |
| 240 | 305 | 15 | 734 | 88 | 165 | 14.3 | ||||||
| 260 | 325 | 18 | 880 | 114 | 180 | 15.5 | ||||||
| 280 | 355 |
60 |
66 |
84 |
102 |
M18 × 50 |
16 | 948 | 132 | 150 |
485 |
22.9 |
| 300 | 375 | 18 | 1059 | 159 | 160 | 24.4 | ||||||
| 320 | 405 |
74 |
81 |
101 |
121 |
M20 × 50 |
18 | 1374 | 220 | 150 |
690 |
36.1 |
| 340 | 425 | 21 | 1603 | 272.5 | 175 | 38.4 | ||||||
| 360 | 455 |
86 |
94 |
116 |
138 |
M22 × 60 |
18 | 1710 | 308 | 140 |
930 |
46.2 |
| 380 | 475 | 21 | 1995 | 379 | 155 | 55 | ||||||
| 400 | 495 | 21 | 1995 | 399 | 150 | 61 | ||||||
