Détails du produit
Lieu d'origine: Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Z8
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Ensemble de verrouillage Z8 |
Matériel: |
GCr15 soutenant l'acier |
Le poids: |
0.25 à 61 kg |
Diamètre extérieur: |
47-495mm |
Épaisseur (millimètres): |
37-77 |
Taille de trou: |
20-400mm |
Couple (kNm: |
162 à 45 000 |
Numéro de modèle: |
Ensemble de verrouillage Z8 |
Matériel: |
GCr15 soutenant l'acier |
Le poids: |
0.25 à 61 kg |
Diamètre extérieur: |
47-495mm |
Épaisseur (millimètres): |
37-77 |
Taille de trou: |
20-400mm |
Couple (kNm: |
162 à 45 000 |

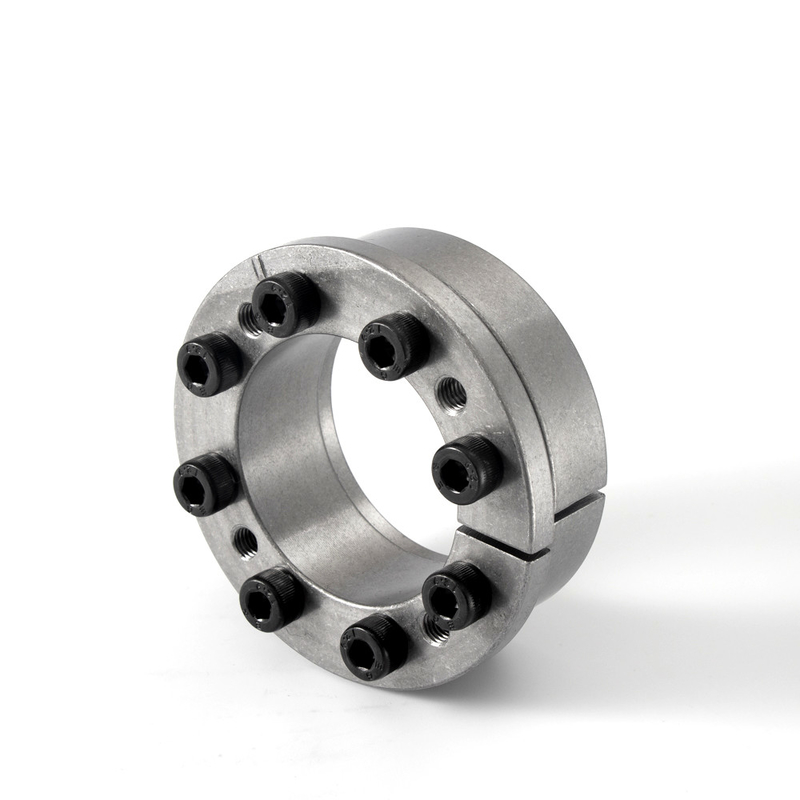

Assemblage de verrouillage Z8-65*95 Dispositif de verrouillage sans clé
Caractéristiques des produits
Notre société Tianniu a commencé la recherche et le développement complets de divers manches d'expansion de cette norme en 1987.
Après près de 20 ans de pratique, nous avons achevé le développement de tous les types de manches d'expansion dans cette norme.
Il a été promu dans le textile, l'emballage, l'alimentation, l'industrie légère, la métallurgie, la fabrication du papier, l'impression, les machines-outils, les centres d'usinage, les machines-outils de forgeage,Machines et appareils pour le traitement des métaux et des métaux, a acquis une bonne réputation et a favorisé l'amélioration de la qualité des produits de l'industrie des machines.
Et peut développer assemblage de verrouillage non standard selon les besoins spéciaux de l'utilisateur.
L'assemblage de verrouillage est largement utilisé dans:
Machines minières, machines métallurgiques, machines d'emballage, machines à tabac, machines textiles, machines d'impression, machines à forger, machines d'ingénieriemachines-outils et machines interchangeables de toutes sortes.
Par exemple: poulie à courroie, engrenage, engrenage, hélice, ventilateur grand et petit, souffleur ou raccordement direct avec arbre et moyeu et autres raccords de transmission
Paramètres des produits
|
les dimensions fondamentales |
boulon à tête hexagonale interne |
Charge nominale |
Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil |
MUne
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
taille |
Quantité utilisée |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6 × 20 |
5 |
30 |
0.29 | 220 |
17 |
0.25 |
| 22 | 0.32 | 200 | 0.26 | |||||||||
| 24 |
50 |
0.37 | 200 | 0.27 | ||||||||
| 25 |
6 |
36 |
0.45 | 215 | 0.28 | |||||||
| 28 |
55 |
0.5 | 200 | 0.32 | ||||||||
| 30 | 0.54 | 219 | 0.34 | |||||||||
| 32 |
60 |
8 |
48 |
0.77 | 215 | 0.35 | ||||||
| 35 | 0.84 | 190 | 0.37 | |||||||||
| 38 |
65 |
0.91 | 195 | 0.38 | ||||||||
| 40 | 0.96 | 190 | 0.40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8 × 25 |
7 |
77 |
1.75 | 230 |
41 |
0.63 |
| 50 | 80 | 1.93 | 210 | 0.68 | ||||||||
| 55 | 85 |
8 |
88 |
2.45 | 215 | 0.73 | ||||||
| 60 | 90 | 2.7 | 190 | 0.78 | ||||||||
| 63 |
95 |
9 |
100 |
3.18 | 205 | 0.83 | ||||||
| 65 | 3.25 | 200 | 0.89 | |||||||||
|
基 本 尺 寸 les dimensions fondamentales |
boulon à tête hexagonale interne |
额定负荷 Charge nominale |
Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil |
MUne
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
规 格 taille |
Nombre Quantité utilisée |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 70 | 110 |
24 |
30 |
40 |
50 |
M10 × 30 |
8 | 141 | 5 | 220 |
83 |
1.33 |
| 75 | 115 | 8 | 141 | 5.25 | 200 | 1.4 | ||||||
| 80 | 120 | 8 | 141 | 5.6 | 190 | 1.48 | ||||||
| 85 | 125 | 9 | 159 | 6.75 | 190 | 1.55 | ||||||
| 90 | 130 | 9 | 159 | 7.1 | 200 | 1.63 | ||||||
| 95 | 135 | 10 | 176 | 8.35 | 190 | 1.7 | ||||||
| 100 | 145 |
26 |
32 |
44 |
56 |
M12 × 30 |
8 | 205 | 10.3 | 210 |
145 |
2.6 |
| 110 | 155 | 8 | 205 | 11.25 | 190 | 2.8 | ||||||
| 120 | 165 | 9 | 231 | 13.9 | 210 | 3 | ||||||
| 130 | 180 |
34 |
40 |
52 | 64 | 12 | 308 | 20.0 | 190 | 4.6 | ||
| 140 | 190 |
54 |
68 |
M14 × 40 |
9 | 317 | 22.25 | 180 |
230 |
4.9 | ||
| 150 | 200 | 10 | 352 | 26.3 | 190 | 5.2 | ||||||
| 160 | 210 | 11 | 387 | 31 | 190 | 5.5 | ||||||
| 170 | 225 |
44 |
50 |
64 |
78 |
12 | 422 | 35.9 | 150 | 7.75 | ||
| 180 | 235 | 12 | 422 | 38 | 145 | 8.15 | ||||||
| 190 | 250 | 15 | 528 | 50.1 | 170 | 9.5 | ||||||
| 200 | 260 | 15 | 528 | 52.8 | 160 | 9.9 | ||||||
| 220 | 285 |
50 |
56 |
72 |
88 |
M16 × 40 |
12 | 587 | 64.5 | 145 |
355 |
13.4 |
| 240 | 305 | 15 | 734 | 88 | 165 | 14.3 | ||||||
| 260 | 325 | 18 | 880 | 114 | 180 | 15.5 | ||||||
| 280 | 355 |
60 |
66 |
84 |
102 |
M18 × 50 |
16 | 948 | 132 | 150 |
485 |
22.9 |
| 300 | 375 | 18 | 1059 | 159 | 160 | 24.4 | ||||||
| 320 | 405 |
74 |
81 |
101 |
121 |
M20 × 50 |
18 | 1374 | 220 | 150 |
690 |
36.1 |
| 340 | 425 | 21 | 1603 | 272.5 | 175 | 38.4 | ||||||
| 360 | 455 |
86 |
94 |
116 |
138 |
M22 × 60 |
18 | 1710 | 308 | 140 |
930 |
46.2 |
| 380 | 475 | 21 | 1995 | 379 | 155 | 55 | ||||||
| 400 | 495 | 21 | 1995 | 399 | 150 | 61 | ||||||
