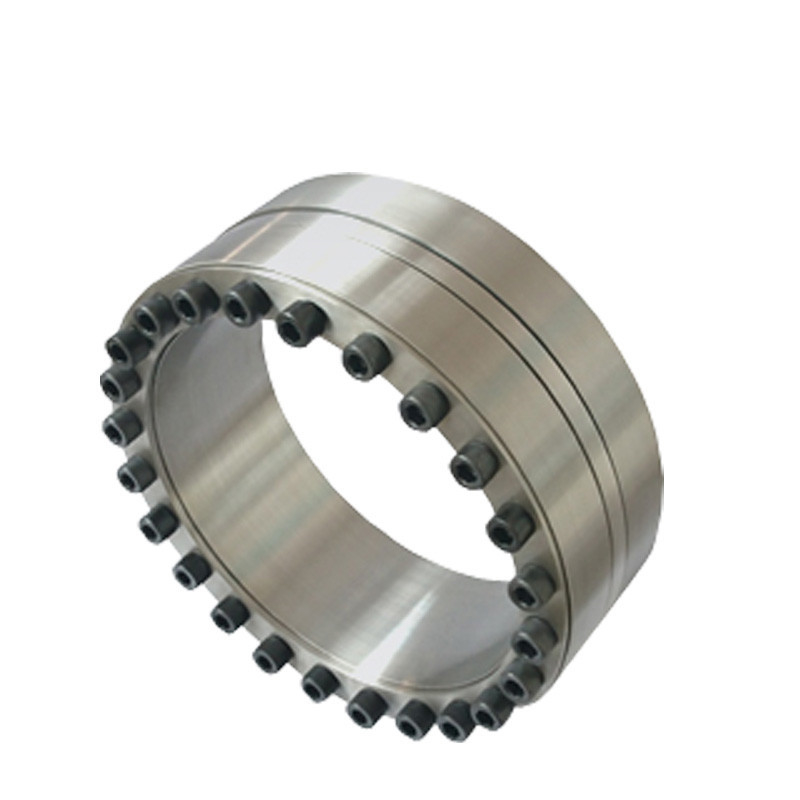

Z5-1120*165 Ensembles de verrouillage Appareil de verrouillage électrique Matériau en acier

Z5-1120*165 Ensembles de verrouillage Appareil de verrouillage électrique Matériau en acier

Instructions de protection

1Après installation, revêtir la face extrême exposée de l'assemblage de verrouillage et de la tête de boulon d'une tache d'huile anti-rouille.la face extrême exposée de l'enveloppe de connexion de dilatation doit être recouverte régulièrement d'huile antirouille.

2Pour l'ensemble de verrouillage qui doit fonctionner dans un milieu corrosif, une protection spéciale (comme l'ajout d'une plaque de couverture) doit être adoptée pour empêcher l'ensemble de verrouillage de rouiller.

La sélection de l'ensemble de verrouillage doit satisfaire aux exigences suivantes:

le couple nominal du blocage MT ̄, kn · m;

Force axiale nominale de l'assemblage de verrouillage FT ̄; KN;

d. Diamètre intérieur et largeur de l'anneau intérieur du blocage, mm;

Pression sur la surface de jointure entre l'assemblage de verrouillage Pt ̄ et l'arbre, N / mm2

A. couple de transmission: MT ≥ M

B. Force axiale du roulement: ft ≥ FX

C. Force de transmission: ft ≥ f2x + (MD / 2x10-3) 2

D. Force radiale du roulement: Pt ≥ FR / d1x103, où:

M ̄ couple à transmettre, kn · m;

FX ̄ force axiale à supporter, kn;

FT ̄ force radiale à supporter, kn;

Précautions de sécurité et réutilisation

1Si ce produit est utilisé sur des machines de levage ou chargé sur des machines, des dispositifs de sécurité doivent être installés pour assurer la sécurité.

2Il est absolument interdit de desserrer les boulons sous charge.

Lors de la réutilisation, l'ensemble de verrouillage ne peut être utilisé qu'après confirmation de l'absence de saleté, de corrosion et de dommages.9

Paramètres des produits
