Détails du produit
Lieu d'origine: Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Z5
Conditions de paiement et d'expédition
Quantité de commande min: 2
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-7working
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 par mois
Numéro de modèle: |
Ensemble de verrouillage Z5 |
Matériel: |
Acier |
Le poids: |
4.1-170kg |
Diamètre extérieur: |
120 à 390 |
Épaisseur (millimètres): |
62 à 136 |
Taille de trou: |
100-600 |
Couple (kNm: |
145-1600 |
Numéro de modèle: |
Ensemble de verrouillage Z5 |
Matériel: |
Acier |
Le poids: |
4.1-170kg |
Diamètre extérieur: |
120 à 390 |
Épaisseur (millimètres): |
62 à 136 |
Taille de trou: |
100-600 |
Couple (kNm: |
145-1600 |

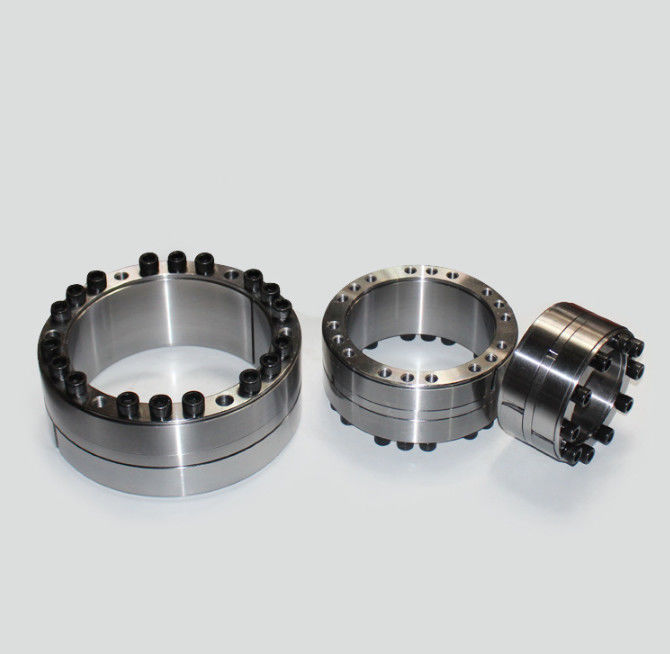

Z5-130*180 Ensembles de verrouillage Ensemble de verrouillage électrique Appareil sans clé
Instructions de protection
1Après installation, revêtir la face extrême exposée de l'assemblage de verrouillage et de la tête de boulon d'une tache d'huile anti-rouille.la face extrême exposée de l'enveloppe de connexion de dilatation doit être recouverte régulièrement d'huile antirouille.
2Pour l'ensemble de verrouillage qui doit fonctionner dans un milieu corrosif, une protection spéciale (comme l'ajout d'une plaque de couverture) doit être adoptée pour empêcher l'ensemble de verrouillage de rouiller.
La sélection de l'ensemble de verrouillage doit satisfaire aux exigences suivantes:
A. couple de transmission: MT ≥ M
B. Force axiale du roulement: ft ≥ FX
C. Force de transmission: ft ≥ f2x + (MD / 2x10-3) 2
D. Force radiale du roulement: Pt ≥ FR / d1x103, où:
M ̄ couple à transmettre, kn · m;
FX ̄ force axiale à supporter, kn;
FT ̄ force radiale à supporter, kn;
le couple nominal du blocage MT ̄, kn · m;
Force axiale nominale de l'assemblage de verrouillage FT ̄; KN;
d. Diamètre intérieur et largeur de l'anneau intérieur du blocage, mm;
Pression sur la surface de jointure entre l'assemblage de verrouillage Pt ̄ et l'arbre, N / mm2
Paramètres des produits
|
les dimensions fondamentales |
boulon à tête hexagonale interne |
Charge nominale |
Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil |
MUne
(N·m) |
G
(kg) |
||||||
| d | D | Je... | L | L1 |
taille |
Quantité utilisée |
F1(kN) |
Mt(kN·m) |
|||
| mm | |||||||||||
| 100 | 145 | 60 | 65 | 77 | M12 × 50 | 10 | 288 | 14.4 | 192 | 145 | 4.1 |
| 110 | 155 | 60 | 65 | 77 | M12 × 50 | 10 | 288 | 15.8 | 175 | 145 | 4.4 |
| 120 | 165 | 60 | 65 | 77 | M12 × 50 | 12 | 346 | 20.8 | 192 | 145 | 4.8 |
| 130 | 180 | 68 | 74 | 86 | M12 × 60 | 15 | 433 | 28.1 | 193 | 145 | 6.5 |
| 140 | 190 | 68 | 74 | 86 | M12 × 60 | 18 | 519 | 36.3 | 214 | 145 | 7.0 |
| 150 | 200 | 68 | 74 | 86 | M12 × 60 | 18 | 519 | 39.0 | 200 | 145 | 7.4 |
| 160 | 210 | 68 | 74 | 86 | M12 × 60 | 21 | 606 | 48.5 | 219 | 145 | 7.8 |
| 170 | 225 | 75 | 81 | 95 | M14 × 70 | 18 | 712 | 60.6 | 215 | 230 | 10.0 |
| 180 | 235 | 75 | 81 | 95 | M14 × 70 | 18 | 712 | 64.1 | 203 | 230 | 10.6 |
| 190 | 250 | 88 | 94 | 108 | M14 × 75 | 20 | 792 | 75.2 | 178 | 230 | 14.3 |
| 200 | 260 | 88 | 94 | 108 | M14 × 75 | 24 | 950 | 95.0 | 203 | 230 | 15.0 |
| 210 | 275 | 98 | 104 | 120 | M16 × 90 | 18 | 970 | 102.0 | 187 | 355 | 17.5 |
| 220 | 285 | 98 | 104 | 120 | M16 × 90 | 18 | 990 | 109.0 | 183 | 355 | 19.8 |
| 240 | 305 | 98 | 104 | 120 | M16 × 90 | 24 | 1318 | 158.0 | 222 | 355 | 21.4 |
| 250 | 315 | 98 | 104 | 120 | M16 × 90 | 24 | 1340 | 167.5 | 215 | 355 | 22.0 |
| 260 | 325 | 98 | 104 | 120 | M16 × 90 | 25 | 1370 | 178.0 | 215 | 355 | 23.0 |
| 280 | 355 | 120 | 126 | 144 | M18 × 110 | 24 | 1590 | 222.5 | 188 | 485 | 35.2 |
| 300 | 375 | 120 | 126 | 144 | M18 × 110 | 25 | 1650 | 248.0 | 183 | 485 | 37.4 |
| 320 | 405 | 135 | 142 | 162 | M20 × 120 | 25 | 2140 | 344.0 | 192 | 690 | 51.3 |
| 340 | 425 | 135 | 142 | 162 | M20 × 120 | 25 | 2140 | 365.0 | 181 | 690 | 54.1 |
| 360 | 455 | 158 | 165 | 187 | M22 × 140 | 25 | 2670 | 480.0 | 176 | 930 | 74.4 |
| 380 | 475 | 158 | 165 | 187 | M22 × 140 | 25 | 2670 | 508.0 | 166 | 930 | 79.0 |
| 400 | 495 | 158 | 165 | 187 | M22 × 140 | 25 | 2670 | 535.0 | 158 | 930 | 82.8 |
| 420 | 515 | 158 | 165 | 187 | M22 × 140 | 30 | 3200 | 673.0 | 181 | 930 | 86.5 |
| 450 | 555 | 172 | 180 | 204 | M24 × 150 | 30 | 3700 | 832.5 | 175 | 1200 | 112.0 |
| 480 | 585 | 172 | 180 | 204 | M24 × 150 | 32 | 3950 | 948.0 | 175 | 1200 | 119.0 |
| 500 | 605 | 172 | 180 | 204 | M24 × 150 | 32 | 3950 | 988.0 | 168 | 1200 | 123.0 |
| 530 | 640 | 190 | 200 | 227 | M27 × 160 | 30 | 4320 | 1145.0 | 157 | 1600 | 151.0 |
| 560 | 670 | 190 | 200 | 227 | M27 × 160 | 30 | 4320 | 1210.0 | 148 | 1600 | 160.0 |
| 600 | 710 | 190 | 200 | 227 | M27 × 160 | 32 | 4610 | 1380.0 | 147 | 1600 | 170.0 |
Précautions de sécurité et réutilisation
1Si ce produit est utilisé sur des machines de levage ou chargé sur des machines, des dispositifs de sécurité doivent être installés pour assurer la sécurité.
2Il est absolument interdit de desserrer les boulons sous charge.
Lors de la réutilisation, l'ensemble de verrouillage ne peut être utilisé qu'après confirmation de l'absence de saleté, de corrosion et de dommages.9
