Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: CGS ISO9001
Numéro de modèle: Série de BFK
Conditions de paiement et d'expédition
Quantité de commande min: 1 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-10Working
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Nom: |

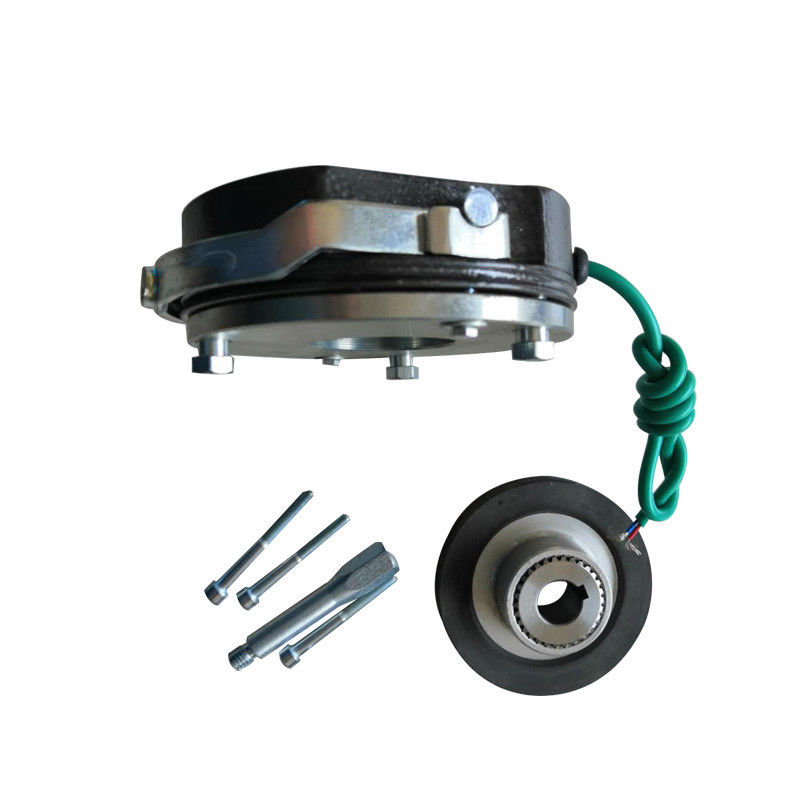

Micro électrique d'embrayage de frein électromagnétique de BFK |
Diamètre intérieur: |
27.5-265mm |
Diamètre extérieur : 85-253mm: |
61-460mm |
Longueur: |
34.5-70.5mm |
Garantie: |
12 mois |
Appui adapté aux besoins du client: |
OEM, ODM |
Poids: |
0.57kg-34kg |
Nom: |
Micro électrique d'embrayage de frein électromagnétique de BFK |
Diamètre intérieur: |
27.5-265mm |
Diamètre extérieur : 85-253mm: |
61-460mm |
Longueur: |
34.5-70.5mm |
Garantie: |
12 mois |
Appui adapté aux besoins du client: |
OEM, ODM |
Poids: |
0.57kg-34kg |
Lancement de produit
La transmission de Changzhou Tianniu est un fabricant professionnel d'embrayage électromagnétique (frein), débordant l'embrayage, l'embrayage de sécurité, la goupille de machine-outil, le plat de frottement d'embrayage, la brosse et les accessoires auxiliaires. La société a les techniciens de haut niveau de production et la technologie de production avancée. Elle a développé et a produit plus de 20 séries et presque 1000 caractéristiques des produits ici et ailleurs.
Les produits sont très utilisés en mécatronique, machines-outils, instruments et mètres, outillage industriel léger, machines de nourriture, machines de tabac, machines d'impression, machines d'emballage, machines de fabrication du papier, machines de textile, équipement minier de ciment, équipement de laminage d'acier, équipement d'automobile, équipement de levage et de transport, matériel médical, équipement de bureau, bateaux de pêche, etc.
Nous prévoyons également adapté aux besoins du client et entretien l'embrayage de l'équipement importé.
Embrayage électromagnétique monodisque sec : Quand la bobine active, une force magnétique est produite. Sous l'action de la force électromagnétique, le plat de ressort de l'armature est déformé, le plat mobile et la « armature » sont attirés ensemble, et l'embrayage est dans un état engagé ; quand la bobine est mise hors tension, la force magnétique disparaît, la « armature » rebondit sous l'action de la force de ressort, et l'embrayage est dans un état désengagé.
Embrayage électromagnétique de multi-disque humide sec de multi-disque : Le principe est identique comme ci-dessus, et plusieurs paires de frottement sont ajoutées. Le couple du même volume est plus grand que celui de l'embrayage électromagnétique de simple-disque sec. L'embrayage électromagnétique de multi-disque humide doit être refroidi et lubrifié par l'huile quand cela fonctionne.
Paramètres de produits
| Modèle de paramètre | -06N | -08N | -10N | -12N | -14N | -16N | -18N | -20N | -25N | -30N |
| Modèle de cadre de moteur | 63/71 | 80 | 90 | 100 | 112 | 132 | 160 | 180 | 200 | 225 |
| Couple de freinage (nanomètre) | 4 | 8 | 16 | 32 | 60 | 80 | 150 | 260 | 400 | 1000 |
| Puissance évaluée P20 (W) | 20 | 25 | 30 | 40 | 50 | 55 | 85 | 100 | 110 | 200 |
| Entrefer fonctionnant maximum | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,3 | 1,5 |
| Tension nominale (volts continu) | 96/180 | 96/180 | 96/180 | 96/180 | 96/180 | 96/180 | 96/180 | 96/180 | 96/180 | 96/180 |
| Vitesse fonctionnante maximale permise (T/MN) | 3000 | |||||||||
| Diameter modèle | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | L5 | L6 | d | b | h | M | δ |
| BFK458-06N | 84 | 72 | 31 | 10 | 18 | 2,5 | 17 | 41,3 | 57 | 124 | 15/20 | 4/5 | Norme | 3*M4 | 0,3 |
| BFK458-08N | 102 | 90 | 34 | 10 | 20 | 2,5 | 21 | 46,3 | 60 | 132 | 15/20 | 5/6 | Norme | 3*M5 | 0,3 |
| BFK458-10N | 128 | 112 | 50 | 10 | 20 | 3,5 | 24 | 53,4 | 80 | 152 | 15/20 | 5/6 | Norme | 3*M6 | 0,4 |
| BFK458-12N | 147 | 132 | 60 | 10 | 25 | 3,5 | 24,5 | 53,9 | 90 | 162 | 20/25 | 6/8 | Norme | 3*M6 | 0,4 |
| BFK458-14N | 167 | 145 | 60 | 12 | 30 | 3,5 | 25 | 60,9 | 102 | 191 | 25/30 | 8 | Norme | 3*M8 | 0,4 |
| BFK458-16N | 188 | 170 | 70 | 12 | 30 | 3,5 | 29 | 64,5 | 112 | 201 | 30/35 | 8/10 | Norme | 3*M8 | 0,5 |
| BFK458-18N | 215 | 196 | 80 | 12 | 35 | 4 | 34 | 85,5 | 133 | 282 | 40/45 | 12/14 | Norme | 3*M8 | 0,5 |
| BFK458-20N | 254 | 230 | 100 | - | 40 | 4,5 | - | 101 | - | - | 45/50 | 14 | - | 3*M10 | 0,5 |
| BFK458-25N | 302 | 278 | 120 | - | 50 | 5 | - | 110 | - | - | 60/65 | 18 | Norme | 3*M10 | 0,6 |
| BFK458-30N | 363 | 325 | 145 | - | 75 | 5 | - | 140 | - | - | 70/80 | 20/22 | Norme | 3*M10 | 0,8 |
