Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO 9001
Numéro de modèle: LM10
Conditions de paiement et d'expédition
Quantité de commande min: 1 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Modèle: |
Accouplement d'arbres de prune de LMS |
Garantie: |
12 mois |
Taille de trou: |
60-100mm |
Longueur: |
90mm |
Poids: |
0.45kg |
Touque: |
2800 Tn /N·m |
Modèle: |
Accouplement d'arbres de prune de LMS |
Garantie: |
12 mois |
Taille de trou: |
60-100mm |
Longueur: |
90mm |
Poids: |
0.45kg |
Touque: |
2800 Tn /N·m |

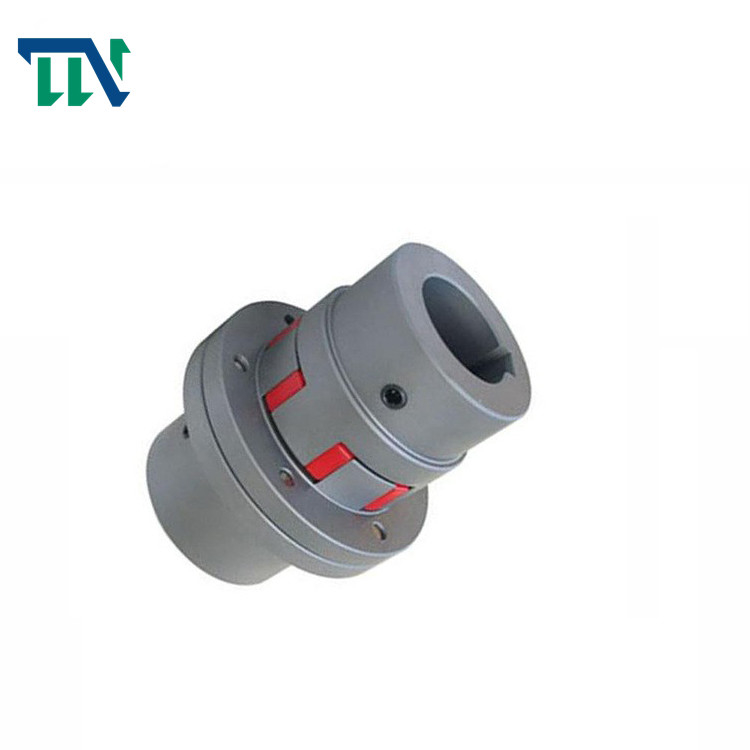

Bride simple de LMD 10 Plum Shaft Coupling Jaw Flexible pour la machine de commande numérique par ordinateur
Caractéristique du produit
Champ d'application et caractéristiques de fonctionnement de l'accouplement élastique de quincunx de série de mlZ :
1. L'accouplement élastique de quincunx de série de MlZ principalement est étroitement engrené par deux dents convexes et soumis à l'extrusion radiale pour transmettre le couple. Quand les deux haches sont relativement compensées, l'élément élastique aura la déformation élastique correspondante et joue le rôle de la compensation automatique.
2. L'accouplement élastique de Quincunx est principalement approprié aux lieux de travail avec commencer fréquent, rotation en avant et inverse, grande vitesse moyenne, couple moyen et fiabilité élevée, telle que la métallurgie, l'exploitation, le pétrole, l'industrie chimique, le levage, le transport, l'industrie de lumière, le textile, la pompe à eau, la fan, etc. La température d'environnement de travail est - le ℃ 35 | + le ℃ 80, le couple nominal de transmission est 25 | 12500nm, et la vitesse permise est 1500 | 15300r/mn.
3. Comparé à d'autres accouplements, l'accouplement élastique de quincunx a le suivant
L'usine de Changzhou Tianniu est un fabricant professionnel des accouplements de prune, des accouplements rigides, des accouplements universels, des accouplements croisés d'accouplements de glissière, d'enroulement, des accouplements de soufflets, de doubles accouplements de membrane et d'autres produits. La société de traitement a un système complet et scientifique de gestion de la qualité.
Nous pouvons produire de divers styles des accouplements d'étoile et d'autres types de douzaines de variétés. La société entreprend la conception et la fabrication de divers accouplements non standard. Période de construction courte (période de production de 4-7 jours), qualité fiable, prix raisonnable, substitut parfait pour des importations, inventaire suffisant, et disponibilité des produits.
Paramètres de produits
| Type | TorqueTn /N·m | T/MN [] de n/r·min-1 | Taille de trou d1, d2, DZ |
L | L0 | D | D1 | Type | m/kg | I/ kilogramme·m2 | |
| Dureté | |||||||||||
| a (ha) | b (HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1,206 | 0,00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101,5 | 60 | 100 | MT2-a MT2-b | 1,648 | 0,0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2,357 | 0,0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3,556 | 0,005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138,5 | 105 | 150 | MT5-a MT5-b | 6,361 | 0,0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10,768 | 0,0329 |
| LMD7 | 630 | 1120 | 3700 | 35*, 38*, 40*, 42*, 45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15,302 | 0,0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*, 48*, 50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22,717 | 0,1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*, 55*, 56*, 60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34,439 | 0,233 |
| LMD10 | 2800 | 5600 | 2500 | 60*, 63*, 65*, 70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51,358 | 0,459 |
| LMD11 | 4500 | 9000 | 2200 | 70*, 71*, 75*, 80*, 85*, 90,95, 100 110 120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81,302 | 0,977 |
| LMD12 | 6300 | 12500 | 1900 | 80*, 85*, 90*, 95*, 100, 110 120 125 130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115,53 | 1,751 |
| LMD13 | 11200 | 20000 | 1600 | 90*, 95*, 100*, 110*, 120*, 125*, 130 140 150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161,79 | 3,366 |
| LMD14 | 12500 | 25000 | 1500 | 100*, 110*, 120*, 125*, 130*, 140*, 150 160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196,3 | 4,867 |
