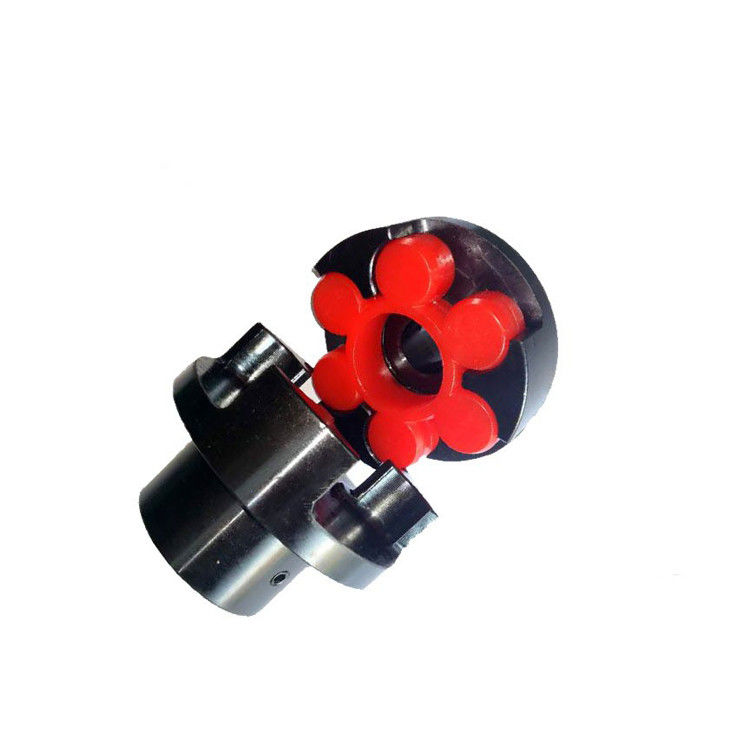

Commande numérique par ordinateur LM 2 mis 1 de Flex Plum Shaft Coupling 10mm 14mm 24mm 30mm

Accouplement élastique de mâchoire en forme de prune flexible de LM 2 mis 1 pour la pompe

Lmz-i a dédoublé la prune à roues de frein que l'accouplement de fleur se compose de deux accouplements de moitié avec la même forme des griffes, les roues de frein et les éléments élastiques. Les éléments élastiques de fleur de prune sont placés entre les griffes des deux accouplements de moitié pour réaliser la connexion des deux accouplements de moitié.

Il est principalement approprié aux lieux de travail avec commencer fréquent, rotation en avant et inverse, grande vitesse moyenne, couple moyen et fiabilité élevée, telle que la métallurgie, l'exploitation, le pétrole, l'industrie chimique, le levage, le transport, l'industrie de lumière, le textile, la pompe à eau, la fan, etc. La température d'environnement de travail est - le ℃ 35 | + le ℃ 80, et le couple nominal de transmission est 250 | 12500 n M. La vitesse permise est 4750 | 950r/mn.

caractéristique :

(1) opération stable et fiable, avec la bonne vibration atténuant, amortissant et représentation électrique d'isolation.

(2) structure simple, petit moment de taille, léger et petit de l'inertie radial. Il convient aux occasions moyennes et à grande vitesse.

(3) il a de grandes capacités axiales, radiales et angulaires de compensation.

(4) l'élément élastique de polyuréthane de haute résistance a les avantages de la résistance à l'usure, de la résistance d'huile, de la grande portance, de la longue durée de vie et de la fiabilité.

(5) l'accouplement n'a pas besoin de la lubrification, avec moins de charge de travail d'entretien, et peut fonctionner sans interruption pendant longtemps.

L'accouplement de quincunx emploie l'élément élastique de quincunx pour placer entre les griffes convexes des deux accouplements de moitié pour réaliser la connexion des deux accouplements de moitié. Les dimensions structurelles des deux accouplements de moitié sont identiques, et leurs visages d'extrémité sont respectivement équipés de plusieurs griffes convexes, qui sont successivement enfoncées entre les parties convexes circulaires de l'élément élastique de quincunx. Le couple est transmis entre l'arbre d'entraînement et l'arbre d'entraînement.

La forme de quincunx a formé les éléments élastiques n'est pas limitée aux pièces convexes circulaires, mais également aux pièces convexes d'arc rectangulaire et long. En plus du caoutchouc, les matériaux des éléments élastiques de quincunx sont également faits en machiner des plastiques tels que l'élastomère de polyuréthane. Quand l'élément élastique tourne dans une direction, seulement la moitié de la partie convexe soutient la charge et joue le rôle du couple de transmission. La répartition des charges sur la surface de contact de la griffe impliquée dans le couple de transmission est liée à la forme de la cloison de contact prenant le contact de la griffe épaisse comme exemple, si d'autres effets ne sont pas considérés, la charge peut être considérée comme pour être distribuée selon la loi trapézoïdale, suivant les indications de fig. 5 le _78. À mesure que la différence entre les augmentations intérieures et externes de diamètres, l'irrégularité de la répartition des charges augmente également. En outre, quand les deux accouplements de moitié ont le déplacement relatif et il y a un espace entre la surface de travail de l'élément élastique et la griffe convexe du demi accouplement, l'irrégularité de la répartition des charges ultérieur l'accroissement, non seulement la répartition des charges sur la surface de travail d'une griffe est inégale, mais également la charge entre les griffes chargées tend à être inégale. L'utilisation de la surface de contact en forme d'arc peut améliorer l'irrégularité de la répartition des charges sur la taille en activité. Par conséquent, elle peut transmettre le grand couple, mais son élasticité est légèrement réduite. L'accouplement de fleur de prune est caractérisé par un nombre restreint de parties, de petites dimensions hors-tout, de fabrication facile des éléments élastiques et de portance élevée. Cependant, pendant l'assemblée et le démontage, les deux moitiés de la nécessité de accouplement d'être déplacé le long de la direction axiale. Elle s'applique principalement au système d'axe de transmission avec des conditions moins exigeantes pour la réduction d'interprétation et de tampon de compensation, particulièrement de la transmission de la puissance moyenne et petite.

Paramètres de produits
