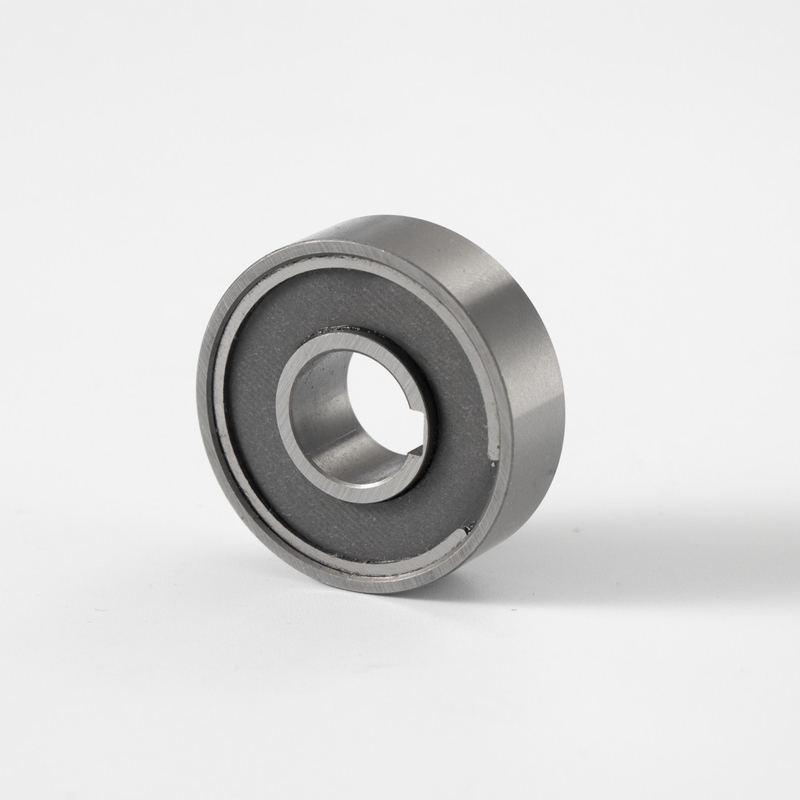

Le rouleau d'AS15 AS25 AS60 AS35 laissent aller l'embrayage soutenant des incidences d'une manière

Name: Le rouleau d'AS15 AS25 AS60 AS35 laissent aller l'embrayage soutenant des incidences d'une manière
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: COMME série
Price: Negotiable USD
Availability: InStock

Détails du produit

Lieu d'origine: La Chine

Nom de marque: Tianniu

Certification: ISO-9001

Numéro de modèle: COMME série

Conditions de paiement et d'expédition

Quantité de commande min: PCs 1

Prix: negotiate

Détails d'emballage: Cartons par transport maritime par avion

Délai de livraison: 5-10 jours ouvrables

Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Capacité d'approvisionnement: 10000 par mois

Obtenez le meilleur prix

Contactez-nous maintenant

Les spécifications

Définition

Les spécifications

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    Incidences de la manière AS35 un, Le rouleau laissent aller l'incidence d'embrayage, GCR15 laissent aller l'incidence d'embrayage


Nom:	EN TANT QU'une cale de manière soutenant débordant l'embrayage	Matériel:	Acier à roulement GCR 15
Type:	Roulements à sens unique	Thichness (millimètres):	19-140
Couple (Nm）:	2.1-1063	Poids (kilogrammes):	0.01-1.41
Taille d'alésage (mm):	6-80	Garantie:	12 mois

Nom:	EN TANT QU'une cale de manière soutenant débordant l'embrayage
Matériel:	Acier à roulement GCR 15
Type:	Roulements à sens unique
Thichness (millimètres):	19-140
Couple (Nm）:	2.1-1063
Poids (kilogrammes):	0.01-1.41
Taille d'alésage (mm):	6-80
Garantie:	12 mois

Définition

Le rouleau d'AS15 AS25 AS60 AS35 laissent aller l'embrayage soutenant des incidences d'une manière

Un rouleau des incidences AS15 AS25 AS60 AS35 de manière laissent aller l'incidence d'embrayage

Introduction de production

Le type est AUSSI un type de rollet laissent aller la non-incidence soutenue. Des incidences sont exigées pour soutenir les charges axiales et radiales. La lubrification et le cachetage doivent également être fournis par l'installation. Les dimensions nominales d'extérieur sont identiques que des séries 62. .ball bearings. Une disposition typique est d'installer ce type à côté d'une incidence de la série 62 en dessous des mêmes tolérances d'emplacement, comme montré sur la page suivante.

Les dimensions du type embrayage à sens unique cunéiforme d'as sont identiques que ceux des roulements à billes profonds de cannelure de 62 séries (CSK40). C'est une combinaison d'un roulement à billes de cannelure profonde et d'un embrayage de cale, qui a été rempli de graisse. Le joint peut empêcher la poussière au-dessus de 0.3mm d'écrire l'intérieur. La transmission du couple est sous forme d'ajustage avec serrage. L'anneau externe est pressé avec assez rigide un cadre avec la tolérance N6, et l'anneau intérieur est pressé avec le diamètre extérieur de l'axe de travail. En installante, en attention de salaire pour ne pas frapper l'anneau intérieur pour presser l'anneau externe dans le cadre, et pour ne pas frapper l'anneau externe pour presser l'anneau intérieur pour serrer dans le diamètre extérieur de l'axe. Le couple de transmission est petit (7.4~260N.m), et la vitesse de limite est haute. Très utilisé dans des machines d'impression, des machines d'emballage, des machines de nourriture, tambour électrique, réducteur et équipement d'essai, etc.

Caractère

1. La série de NSS-K est type embrayage de came

2. Les embrayages ont les mêmes diamètres que la boule moyenne métrique de série

incidence.

3. Les embrayages exigent du support de roulement d'assurer la concentricité entre

course intérieure et externe.

4. Des embrayages doivent être lubrifiés avant la mise en service.

5. Excellent pour des applications où l'espace est limité.

La manière principale est conforme à la feuille 3. DIN 6885.

Paramètres de produits

Type	Taille	Couple	Dépassement des vitesses		Dimensions						Poids	Couple d'entrave
AS (NSS)	dH7	TKN1)	nimax2)	namax3)	Dr6	D5	L	s	e	f	Poids	Couple d'entrave
	[millimètre]	[Nanomètre]	[min-1]	[min-1]	[millimètre]	[millimètre]	[millimètre]	[millimètre]	[millimètre]	[millimètre]	[kilogramme]	[Ncm]
	6	2,1	5000	7500	19	15,8	6	0,3	0,6	0,3	0,01	0,18
	8	3,8	4300	6500	24	20	8	1,3	0,6	0,6	0,02	0,24
	10	6,8	3500	5200	30	25,9	9	1,3	0,6	0,6	0,03	0,36
	12	13	3200	4800	32	28	10	1,3	0,6	0,6	0,04	0,48
	15	14	2800	4300	35	31	11	1,4	0,6	0,6	0,05	0,7
	20	40	2200	3300	487	40	14	2,4	0,8	0,8	0,12	1,4
	25	56	1900	2900	52	45,9	15	2,4	0,8	0,8	0,14	2,4
	30	90	1600	2400	62	55	16	2,4	0,8	1	0,22	7,8
	35	143	1300	2000	72	64	17	2,5	0,8	1	0,31	9
	40	185	1200	1800	80	72	18	2,5	0,8	1	0,39	10
	45	218	1000	1600	85	77	19	2,5	1,2	1	0,44	11
	50	230	950	1500	90	82	20	2,5	1,2	1	0,49	13
	55	308	800	1300	100	90	21	2,5	1,2	1	0,66	14
	60	508	700	1100	110	100	22	2,5	1,2	1,5	0,81	26
	80	1063	600	900	140	128	26	2,5	1,2	1,5	1,41	58

NOTES :
AS6 sans rainure de clavette. ØD = -0-0,009
Rainure de clavette AS8-12 à DIN 6885,1.
D'autres tailles à DIN 6885,3
1) × 2 T KN maximum de T =
2) Dépassements de course intérieure
3) Dépassements externes de course
Les dimensions de support sont identiques à la série 62 de roulements à billes

Le rouleau d'AS15 AS25 AS60 AS35 laissent aller l'embrayage soutenant des incidences d'une manière 0
