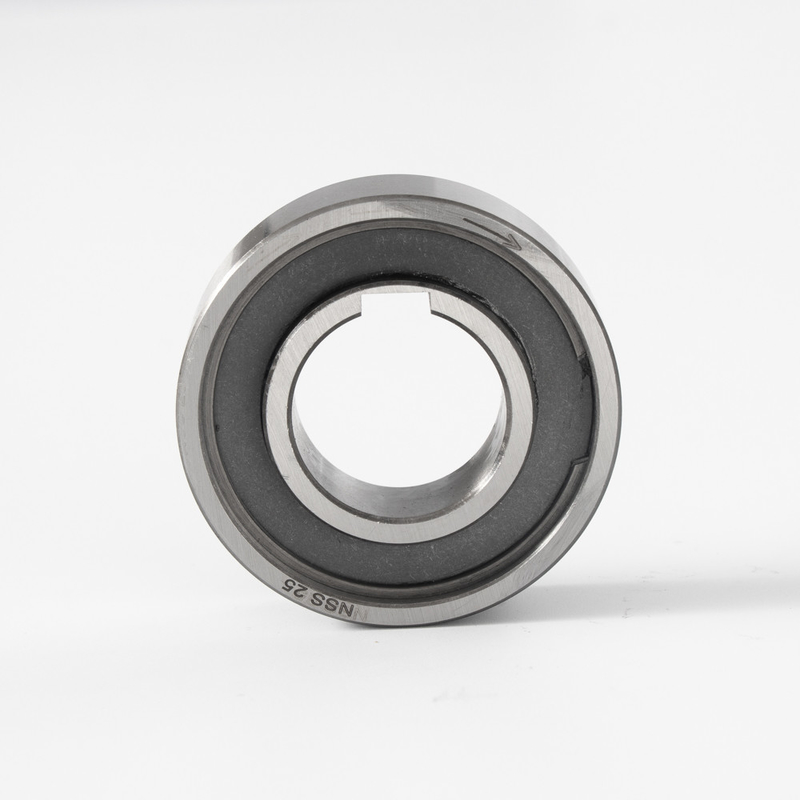

Les SOLIDES SOLUBLES TOTAUX de NSS COMME séries un rouleau à paliers de manière laissent aller l'incidence d'embrayage
Les SOLIDES SOLUBLES TOTAUX de NSS COMME séries un rouleau à paliers de manière laissent aller l'incidence d'embrayage
Les SOLIDES SOLUBLES TOTAUX de NSS COMME séries un rouleau à paliers de manière laissent aller l'incidence d'embrayage
Les SOLIDES SOLUBLES TOTAUX de NSS COMME séries un rouleau à paliers de manière laissent aller l'incidence d'embrayage
Les SOLIDES SOLUBLES TOTAUX de NSS COMME séries un rouleau à paliers de manière laissent aller l'incidence d'embrayage
Les SOLIDES SOLUBLES TOTAUX de NSS COMME séries un rouleau à paliers de manière laissent aller l'incidence d'embrayage
Les SOLIDES SOLUBLES TOTAUX de NSS COMME séries un rouleau à paliers de manière laissent aller l'incidence d'embrayage

Les SOLIDES SOLUBLES TOTAUX de NSS COMME séries un rouleau à paliers de manière laissent aller l'incidence d'embrayage

Détails du produit

Lieu d'origine: La Chine

Nom de marque: Tianniu

Certification: ISO-9001

Numéro de modèle: Série de NSS

Conditions de paiement et d'expédition

Quantité de commande min: PCs 1

Prix: 6

Détails d'emballage: Cartons par l'expédition de mer en l'avion

Délai de livraison: jours 5-10working

Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Capacité d'approvisionnement: 10000 par mois

Obtenez le meilleur prix
Contactez-nous maintenant

Les spécifications

Définition
Les spécifications
Mettre en évidence:

EN TANT QU'incidences de manière de la série une

,

Le NSS laissent aller l'incidence d'embrayage

,

Le rouleau laissent aller l'incidence d'embrayage

Nom:
Cale de manière de NSS un soutenant débordant l'embrayage
Matériel:
Acier de rapport du GCR 15
Type:
Incidences d'une manière
Thichness (millimètres):
19-140
Couple (nanomètre):
2.1-1063
Poids (kilogrammes):
0.01-1.41
Taille de trou (millimètres):
6-80
Garantie:
12 mois
Nom:
Cale de manière de NSS un soutenant débordant l'embrayage
Matériel:
Acier de rapport du GCR 15
Type:
Incidences d'une manière
Thichness (millimètres):
19-140
Couple (nanomètre):
2.1-1063
Poids (kilogrammes):
0.01-1.41
Taille de trou (millimètres):
6-80
Garantie:
12 mois
Définition
Les SOLIDES SOLUBLES TOTAUX de NSS COMME séries un rouleau à paliers de manière laissent aller l'incidence d'embrayage

Le rouleau à paliers de manière de NSS15 NSS25 NSS60 NSS35 un laissent aller l'incidence d'embrayage



Caractère

1. La série de NSS-K est type embrayage de came
2. Les embrayages ont les mêmes diamètres que la boule moyenne métrique de série
incidence.
3. Les embrayages exigent du support de roulement d'assurer la concentricité entre
course intérieure et externe.
4. Des embrayages doivent être lubrifiés avant la mise en service.
5. Excellent pour des applications où l'espace est limité.
6. La manière principale est conforme à la feuille DIN 6885.



Introduction de production


Les dimensions du type embrayage à sens unique cunéiforme de NSS sont identiques que ceux des roulements à billes profonds de cannelure de 62 séries (CSK40).

C'est une combinaison d'un roulement à billes de cannelure profonde et d'un embrayage de cale, qui a été rempli de graisse.

Le joint peut empêcher la poussière au-dessus de 0.3mm d'écrire l'intérieur. La transmission du couple est sous forme d'ajustage avec serrage. L'anneau externe est pressé avec assez rigide un cadre avec la tolérance N6, et l'anneau intérieur est pressé avec le diamètre extérieur de l'axe de travail.

En installante, en attention de salaire pour ne pas frapper l'anneau intérieur pour presser l'anneau externe dans le cadre, et pour ne pas frapper l'anneau externe pour presser l'anneau intérieur pour serrer dans le diamètre extérieur de l'axe. Le couple de transmission est petit (7.4~260N.m), et la vitesse de limite est haute.

Très utilisé dans des machines d'impression, des machines d'emballage, des machines de nourriture, tambour électrique, réducteur et équipement d'essai, etc.



Paramètres de produits

Type Taille Couple Dépassement des vitesses Dimensions Poids Couple d'entrave
AS (NSS) dH7 TKN1) nimax2) namax3) Dr6 D5 L s e f
[millimètre] [Nanomètre] [min-1] [min-1] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [kilogramme] [Ncm]
6 2,1 5000 7500 19 15,8 6 0,3 0,6 0,3 0,01 0,18
8 3,8 4300 6500 24 20 8 1,3 0,6 0,6 0,02 0,24
10 6,8 3500 5200 30 25,9 9 1,3 0,6 0,6 0,03 0,36
12 13 3200 4800 32 28 10 1,3 0,6 0,6 0,04 0,48
15 14 2800 4300 35 31 11 1,4 0,6 0,6 0,05 0,7
20 40 2200 3300 487 40 14 2,4 0,8 0,8 0,12 1,4
25 56 1900 2900 52 45,9 15 2,4 0,8 0,8 0,14 2,4
30 90 1600 2400 62 55 16 2,4 0,8 1 0,22 7,8
35 143 1300 2000 72 64 17 2,5 0,8 1 0,31 9
40 185 1200 1800 80 72 18 2,5 0,8 1 0,39 10
45 218 1000 1600 85 77 19 2,5 1,2 1 0,44 11
50 230 950 1500 90 82 20 2,5 1,2 1 0,49 13
55 308 800 1300 100 90 21 2,5 1,2 1 0,66 14
60 508 700 1100 110 100 22 2,5 1,2 1,5 0,81 26
80 1063 600 900 140 128 26 2,5 1,2 1,5 1,41 58



NOTES :
AS6 sans rainure de clavette. ØD = -0-0,009
Rainure de clavette AS8-12 à DIN 6885,1.
D'autres tailles à DIN 6885,3
1) × 2 T KN maximum de T =
2) Dépassements de course intérieure
3) Dépassements externes de course
Les dimensions de support sont identiques à la série 62 de roulements à billes

Les SOLIDES SOLUBLES TOTAUX de NSS COMME séries un rouleau à paliers de manière laissent aller l'incidence d'embrayage 0
