Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Série d'aa
Conditions de paiement et d'expédition
Quantité de commande min: PCs 1
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-10working
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
nom: |
Rapport de l'incidence d'embrayage de série du matériel aa |
Matériel: |
Acier de rapport du GCR 15 |
Type: |
Incidences d'une manière |
Thichness (millimètres): |
47-190 |
Couple (nanomètre): |
17-5813 |
Poids (kilogrammes): |
0.23-6 |
Taille de trou (millimètres): |
15-70 |
nom: |
Rapport de l'incidence d'embrayage de série du matériel aa |
Matériel: |
Acier de rapport du GCR 15 |
Type: |
Incidences d'une manière |
Thichness (millimètres): |
47-190 |
Couple (nanomètre): |
17-5813 |
Poids (kilogrammes): |
0.23-6 |
Taille de trou (millimètres): |
15-70 |

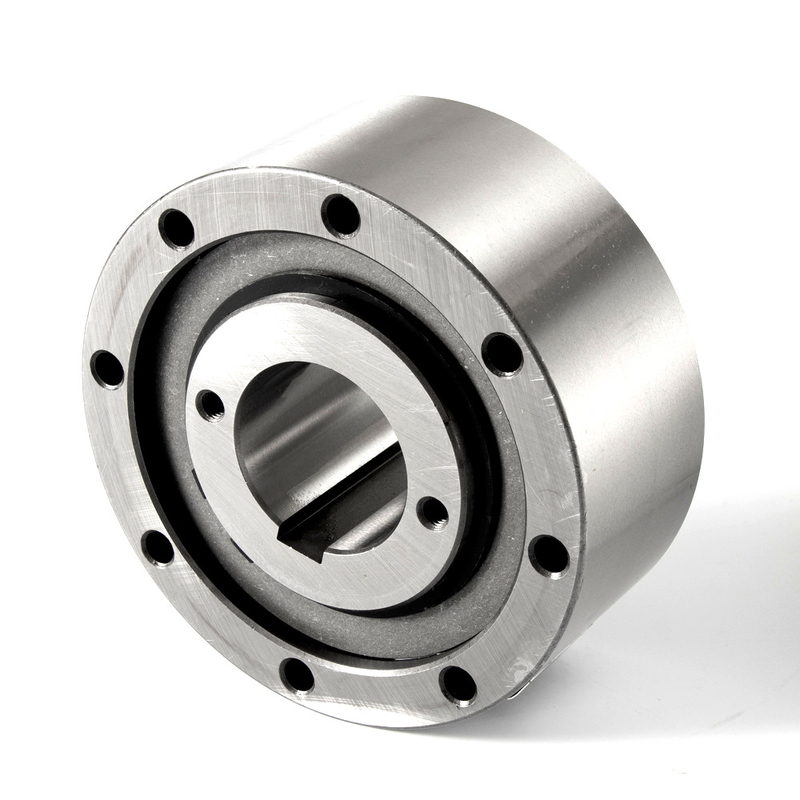

Un embrayage de manière de série des incidences aa de manière soutenant Gcr15 soutenant l'acier
Introduction de production
Caractéristiques :
1. caractéristiques d'utilisation : grande vitesse, résistance à la corrosion
2. conception pour l'équipement de mechine et de transmission.
3. couple élevé
4. modèles, support de produit et produits complets d'unstand
Le roulement à rouleaux est un genre d'incidence. Quand le journal tourne, il établit le contact circulaire avec beaucoup de rouleaux habituellement installés sur l'anneau de repérage. Les roulements à rouleaux peuvent réaliser la bonnes exactitude et rigidité par le préchargement. L'anneau intérieur avec la chandelle peut également être employé pour ajuster arbitrairement le dégagement fonctionnant de l'incidence. Cette solution peut complètement répondre à l'exigence du dégagement nul de l'incidence de tambour de machine d'impression
Le type aa est un type de rouleau laissent aller la non-incidence soutenue. Des incidences sont exigées pour soutenir les charges axiales et radiales.
Cette conception peut accepter un désalignement axial de course intérieure et externe du ± S/2.
La lubrification et le cachetage doivent également être fournis par l'installation.
La lubrification standard est huile.
La course intérieure est verrouillée à l'axe. L'ajustement pour le centrage de la course externe doit être à la tolérance H7.
La connexion de la course externe est par l'intermédiaire des boulons traversants pour évaluer 10,9 ou meilleur
Paramètres de produits
| Taille | TK1 | Dépassement des vitesses | Poids |
Entrave couple |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kilogramme) | TR | |
| (millimètre) | (Nanomètre) | (min-1) | (min-1) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
NOTES
1) × 2 T KN maximum de T =
2) dépassements de course intérieure
3) dépassements externes de course
Rainure de clavette à DIN 6885,1
