Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Série de CSK (CSK… 2RS)
Conditions de paiement et d'expédition
Quantité de commande min: PCs 1
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-10working
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Nom: |
Un type de cale de manière de CSK (CSK… 2RS) laissent aller l'embrayage |
Matériel: |
Acier de rapport du GCR 15 |
Type: |
Incidences d'une manière |
Rapport de la série: |
6201-6207 |
Couple (nanomètre): |
2.5-325 |
Poids (kilogrammes): |
0.015-0.6 |
Taille de trou (millimètres): |
22-27 |
Nom: |
Un type de cale de manière de CSK (CSK… 2RS) laissent aller l'embrayage |
Matériel: |
Acier de rapport du GCR 15 |
Type: |
Incidences d'une manière |
Rapport de la série: |
6201-6207 |
Couple (nanomètre): |
2.5-325 |
Poids (kilogrammes): |
0.015-0.6 |
Taille de trou (millimètres): |
22-27 |

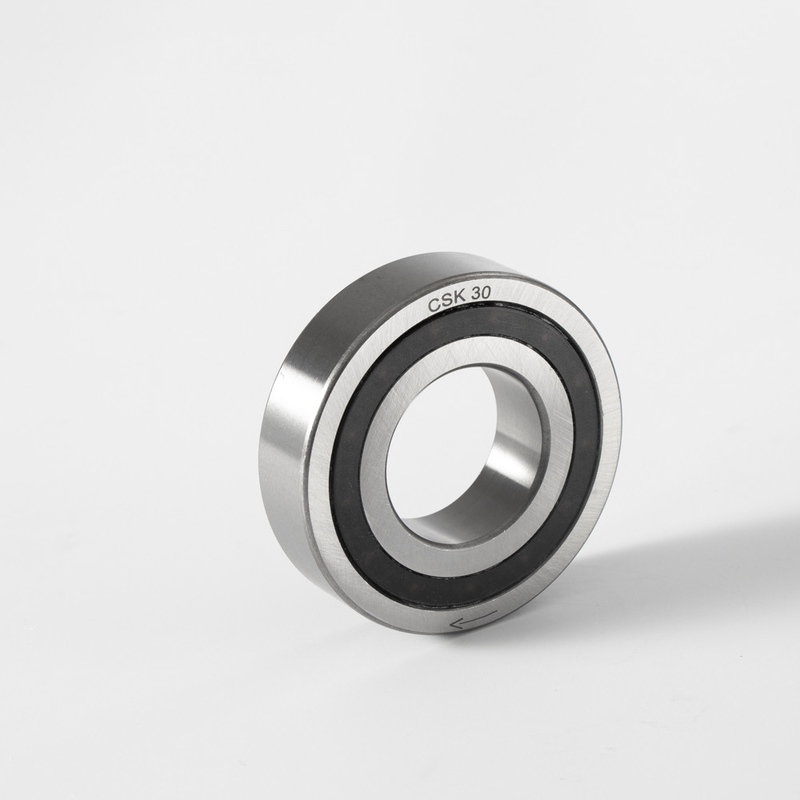

Une incidence d'embrayage de cale de manière laissent aller CSK30-2RS
Introduction de production
Le type CSK est un type de cale laissent aller intégré dans un roulement à billes de 62 séries (excepté tailles 8 et 40).
C'est rapport soutenu, graisse livrée lubrifiée et protégée contre la poussière de plus de 0,3 millimètres.
Toutes les versions de CSK sont équipées des cales « formchromed ». Ce processus augmente plusieurs fois le temps de dépassement de la vie.
La transmission de couple est assurée par une assemblée d'ajustement de presse dans un logement externe rigide avec la tolérance N6, et sur un axe avec la tolérance n6.
Le dégagement radial de rapport initial est placé à C5, et est réduit si utilisant l'ajustement de presse comme spécifique.
Veuillez nous contacter quand la température de fonctionnement ambiante ou n'est pas dans la marge +5°C à +60°C.
CSK..2RS est 5 millimètres plus de large mais est équipé des joints de lèvre pour être éclaboussure de l'eau résistante.
L'utilisation du type supplémentaire joints de « nylos » est recommandée particulièrement quand la température fonctionnante dépasse la lubrification de bain de l'huile 50°C. est également possible.
Paramètres de produits
| Type | Taille | Rapport de la série | Rapport des charges | Poids | Couple d'entrave | |||||
| dynamique | statique | |||||||||
| CSK (KK) | d | TKN1) | N maximum | D | L | C | C0 | TR | ||
| [millimètre] | [Nanomètre] | [min-1] | [millimètre] | [millimètre] | [kN] | [kN] | [kilogramme] | [Ncm] | ||
| 8* | – | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,5 | |
| 12 | 6201 | 9,3 | 10000 | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4,4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7,28 | 0,3 | 5,8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |
| CSK..2RS | 8 ** | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,8 | |
| 12 | – | 9,3 | 10000 | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12,6 | 7,28 | 0,4 | 8,2 | ||
| 40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 | |
Note :
1) × 2 T KN maximum de T =
*) un joint de Z du côté de rapport seulement. Regardant de ce côté, la course externe fonctionne librement dans le sens anti-horaire
**) Seulement un joint de RS sur le roulement à billes à vision latérale de ce côté, la course externe fonctionne librement dans le sens anti-horaire
Montage de l'exemple :
