Détails du produit
Lieu d'origine: Chine
Nom de marque: Tianniu
Certification: CGS
Numéro de modèle: DLY0
Conditions de paiement et d'expédition
Quantité de commande min: 1 pièces
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: jours 5-10working
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Nom: |
Fréquence électromagnétique industrielle de la série DLY0 |
Diamètre intérieur: |
30-80mm |
Diamètre extérieur : 85-253mm: |
61 à 140 mm |
Longueur: |
19.2-35 mm |
Garantie: |
12 mois |
Assistance personnalisée: |
Produits d'usinage |
Le poids: |
Voir feuille de dates |
Nom: |
Fréquence électromagnétique industrielle de la série DLY0 |
Diamètre intérieur: |
30-80mm |
Diamètre extérieur : 85-253mm: |
61 à 140 mm |
Longueur: |
19.2-35 mm |
Garantie: |
12 mois |
Assistance personnalisée: |
Produits d'usinage |
Le poids: |
Voir feuille de dates |

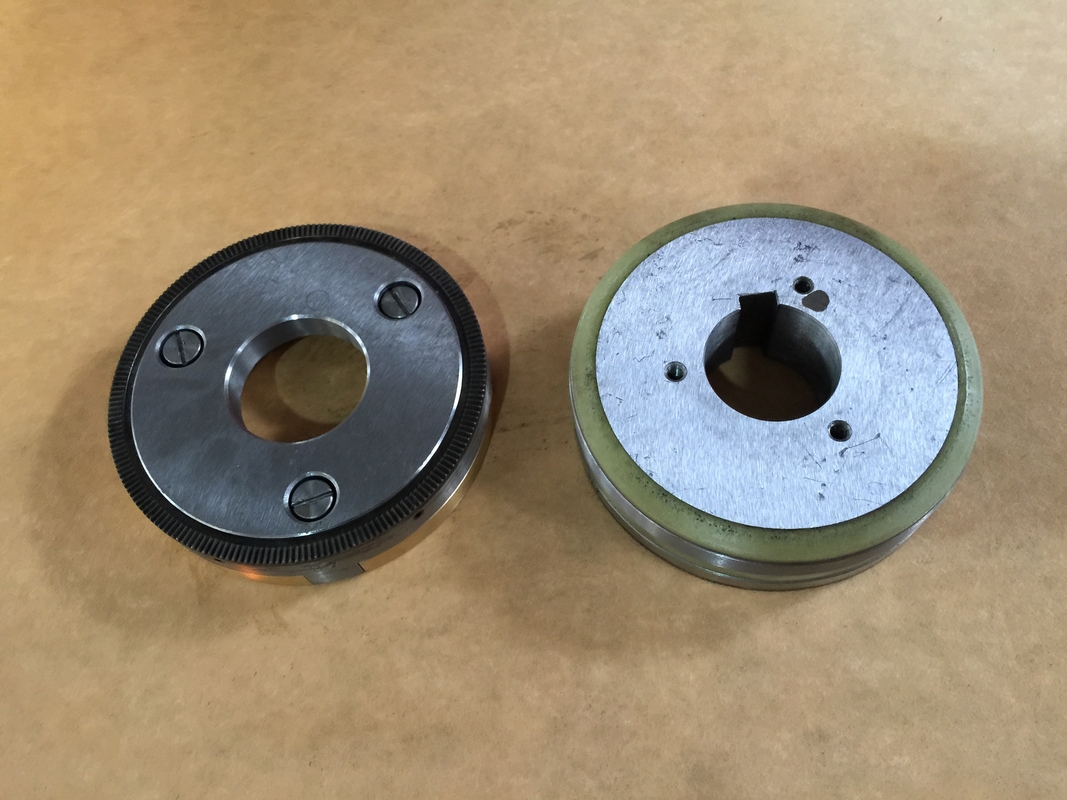

Dents multi-disque DLY0 freins et embrayages électromagnétiquesFréquence électromagnétique industrielle
Produits Introduction
1, but principal
L'embrayage électromagnétique intégré à la dent est principalement utilisé dans le système de transmission mécanique.Il peut réaliser la combinaison de la partie entraînée et de la partie entraînée lorsque la vitesse relative de la partie entraînée et entraînée est faible ou nulle, afin de démarrer, arrêter, reculer et positionner. largement utilisé dans les machines de traitement des métaux, les laminoirs métallurgiques, les machines d'emballage, les machines médicales, les machines de traitement des aliments,machines d'impression et de teinture textiles, l'industrie des machines-outils de précision.
2, L'embrayage peut fonctionner de façon fiable dans les conditions suivantes:
l'altitude du site d'installation de l'embrayage ne doit pas dépasser 2000 m;
température ambiante: - 5 °C à + 40 °C;
il n'y a pas de risque d'explosion dans le milieu environnant et il n'y a pas de gaz et de poussières conducteurs suffisants pour corroder le métal et endommager l'isolation;
la fluctuation de tension de la bobine d'embrayage ne doit pas dépasser + 5% et - 15% de la tension nominale;
l'embrayage peut fonctionner avec ou sans lubrification.
3, Installation
★ l'embrayage peut être installé horizontalement ou verticalement. L'embrayage installé sur l'arbre doit maintenir la coaxialité entre l'arbre de conduite et l'arbre entraîné à un maximum de 0.05 mm et assurer le dégagement de travail δ valeur.
★ avant l'installation de l'embrayage, les dents de surface des deux extrémités doivent être nettoyées.
★ les pièces motrices et entraînées de l'embrayage doivent être fixées axiellement sans mouvement axial.
Paramètres des produits
| Je vous en prie | Démences radiales | Démences axiales | |||||||||||||||
| D1 | D2 | D3 | D | d | b | Φ | h | e | M | L | L1 | L2 | L3 | L4 | α | δ | |
| DLY0-1. Je vous en prie.2 | 61 | 30 | 27.5 | 20 | 17 | 6 | 18 | 19.9 | 5 | Pour les véhicules à moteur- 8 ans | 36 | 19.2 | 7 | 3 | 6 | 30° | 0.2 |
| Le DLY0-2.5 | 73 | 35 | 34 | 25 | 22 | 6 | 25 | 27.6 | 8 | Pour les véhicules à moteur- 8 ans | 36 | 19.2 | 8 | 3 | 6 | 30° | 0.3 |
| DLY0 à 5 | 87 | 45 | 41 | 28 | 24 | 6 | 28 | 30.6 | 8 | Pour les véhicules à moteur- 8 ans | 44 | 24.2 | 8 | 5 | 8 | 30° | 0.3 |
| DLY0 à 10 | 94 | 45 | 50 | 40 | 35 | 10 | 40 | 42.9 | 12 | Pour les véhicules à moteur- 10 ans | 45 | 25.5 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0 à 16 | 104 | 60 | 55 | 45 | 40 | 12 | 45 | 47.9 | 12 | Pour les appareils à moteur- 10 ans | 50 | 29.2 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0 à 25 | 125 | 75 | 70 | 50 | 45 | 12 | 50 | 53.8 | 14 | Pour les appareils à moteur- 10 ans | 52.5 | 31 | 9 | 4 | 9 | 30° | 0.5 |
| DLY0 à 40 | 140 | 80 | 75 | 60 | 54 | 14 | 60 | 64 | 18 | 3 à 6- 10 ans | 62 | 35 | 10 | 3 | 10 | 60° | 0.8 |
Montage:
