Détails du produit
Lieu d'origine: Chine
Nom de marque: Tianniu
Certification: ISO9001
Numéro de modèle: Série GV
Conditions de paiement et d'expédition
Quantité de commande min: 1 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 10-15 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Produit d'origine: |
Disponible |
Matériel: |
Acier |
Type de produit: |
dépassement de l'embrayage |
Traitement de surface: |
Polissage |
Application du projet: |
Automobiles |
Emballage: |
Boîte de carton |
Nombre de pièces: |
1 pièce |
Garantie: |
1 année |
Produit d'origine: |
Disponible |
Matériel: |
Acier |
Type de produit: |
dépassement de l'embrayage |
Traitement de surface: |
Polissage |
Application du projet: |
Automobiles |
Emballage: |
Boîte de carton |
Nombre de pièces: |
1 pièce |
Garantie: |
1 année |
Caractéristiques

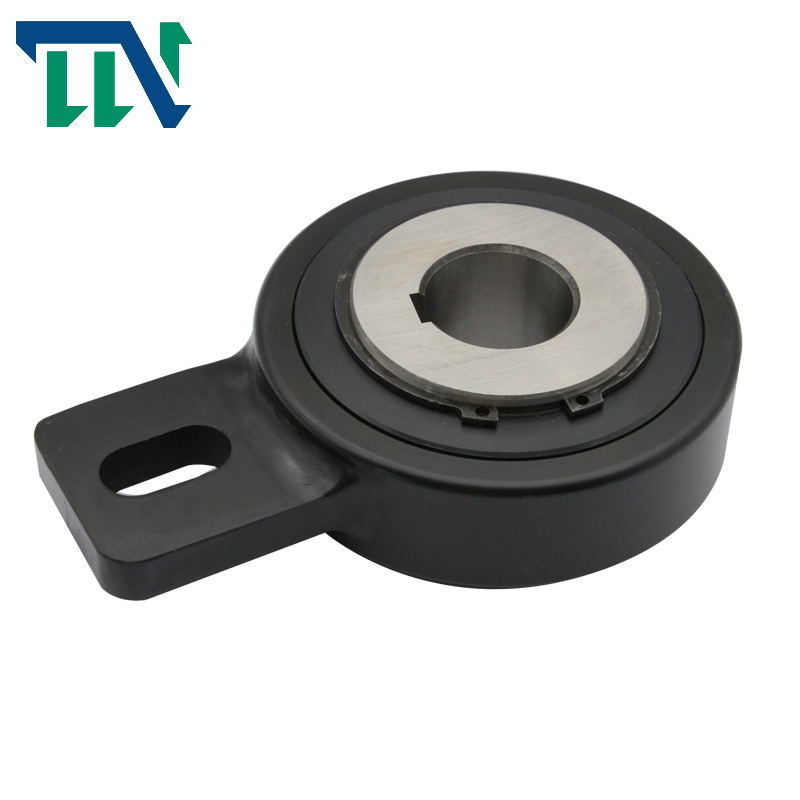

Le type GV est une roue libre de type rouleau. Il est autonome, centré par des roulements simples pour des vitesses de rotation faibles, et scellé à l'aide de joints de labyrinthe métalliques protégés par bouclier.L'unité est livrée lubrifiée en graisseUtilisé principalement comme support, la capacité de couple est élevée pour un besoin d'espace minimal.
Cette conception est adaptée à une utilisation dans des environnements difficiles. Un boulon, fixé à une partie fixe de la machine et passant par la fente du bras de couple, fournit l'arrêt de rotation.La clearance radiale de ce boulon doit être égale à 1 ‰ 3 % de la largeur de l'ouvertureLe bras de couple et les roulements ne doivent pas être prétraités.
Type GV idéal pour les applications d'indexation de la lumière.
Dimension et capacité
| Modèle |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
I2 mm |
I3 mm |
I4 mm |
Le poids Poids de la pâte |
Vitesse maximale |
Le couple Nm |
Le couple de traction Nm |
| Le GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
