Détails du produit
Lieu d'origine: Chine
Nom de marque: Tianniu
Certification: ISO9001
Numéro de modèle: Série GV
Conditions de paiement et d'expédition
Quantité de commande min: 1 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 10-15 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Produit d'origine: |
Disponible |
Matériel: |
Acier |
Type de produit: |
dépassement de l'embrayage |
Traitement de surface: |
Polissage |
Application du projet: |
Automobiles |
Emballage: |
Boîte de carton |
Nombre de pièces: |
1 pièce |
Garantie: |
1 année |
Produit d'origine: |
Disponible |
Matériel: |
Acier |
Type de produit: |
dépassement de l'embrayage |
Traitement de surface: |
Polissage |
Application du projet: |
Automobiles |
Emballage: |
Boîte de carton |
Nombre de pièces: |
1 pièce |
Garantie: |
1 année |

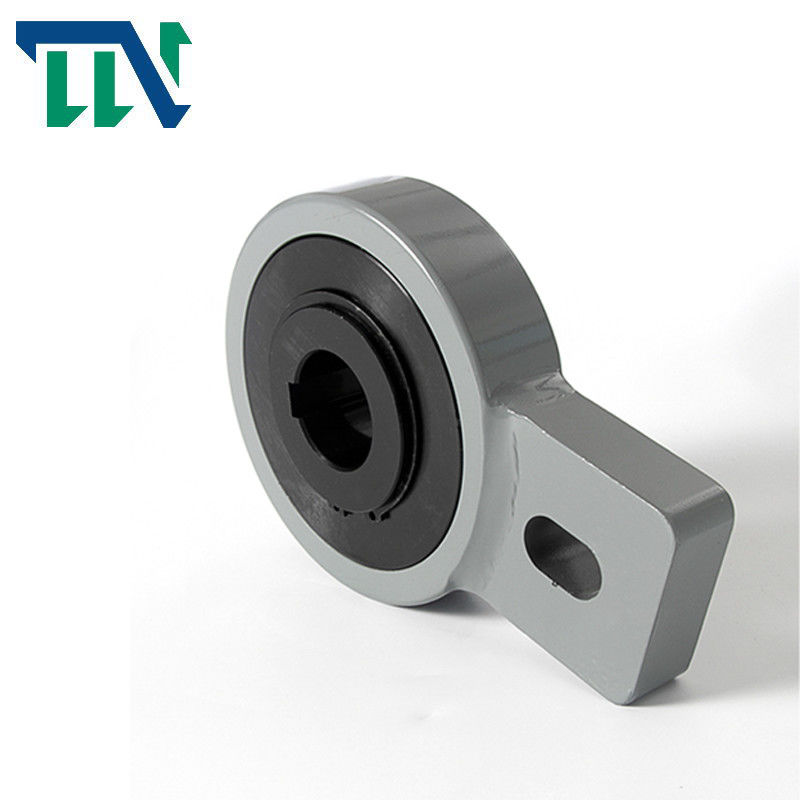

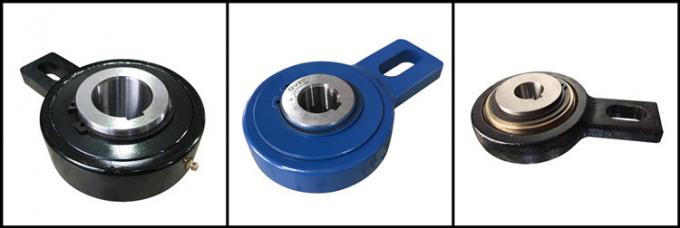

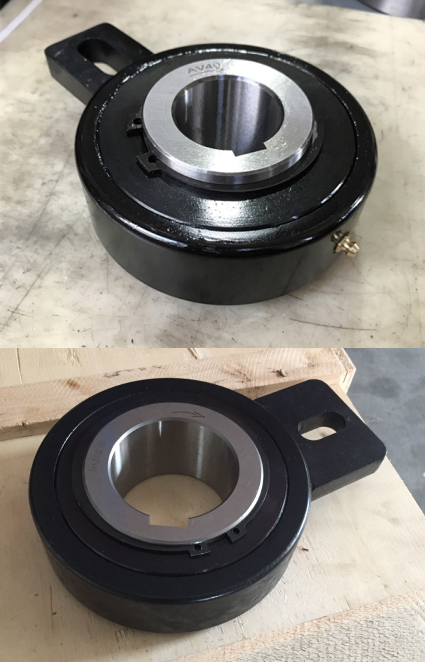

L'embrayage à dépassement d'un sens, l'embrayage à cames, le roulement de roulement, la série GV, l'embrayage à arrière-courant GV80
Caractéristiques
Le type GV est une roue libre de type rouleau. Il est autonome, centré par des roulements simples pour des vitesses de rotation faibles, et scellé à l'aide de joints de labyrinthe métalliques protégés par bouclier.
Cette conception est adaptée à une utilisation dans des environnements difficiles. Un boulon, fixé à une partie fixe de la machine et passant par la fente du bras de couple, fournit l'arrêt de rotation.
L'unité est livrée lubrifiée au graisse, prête à être installée en position horizontale ou verticale.
La clearance radiale de ce boulon doit être égale à 1 à 3% de la largeur de la fente.Le bras de couple et les roulements ne doivent pas être prétraités.
Type GV idéal pour les applications d'indexation de la lumière.

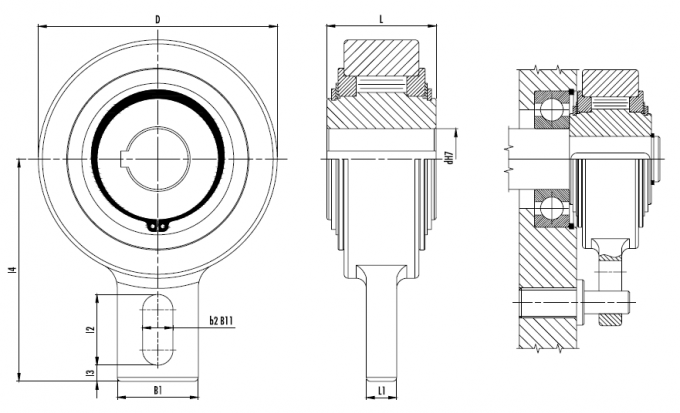

Dimension et capacité
| Modèle |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
I2 mm |
I3 mm |
I4 mm |
Le poids Poids de la pâte |
Vitesse maximale |
Le couple Nm |
Le couple de traction Nm |
| Le GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
