Bride rigide en acier d'accouplement d'arbres d'Oldham 5mm 8mm pour la connexion de mécanisme

Name: Bride rigide en acier d'accouplement d'arbres d'Oldham 5mm 8mm pour la connexion de mécanisme
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: série de gh
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	série de gh
MOQ:	Négociation
Prix:	negotiable
Delivery Time:	5-7 jours ouvrables
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Lieu d'origine:

La Chine

nom:

Accouplement d'arbres d'Oldham

Matériel:

Acier en aluminium

Diamètre intérieur:

16-70mm

Modèle:

série de gh

Structure:

Accouplement d'arbres d'Oldham

Garantie:

12 mois

Préparation de surface:

Traitement d'oxydation anodique

Flexible ou rigide:

Flexible

Détails d'emballage:

Cartons par l'expédition de mer en l'avion

Capacité d'approvisionnement:

10000 par mois

Mettre en évidence:

accouplements d'arbres en acier Tianniu

accouplement d'arbres 5mm à 8mm Tianniu

vieux accouplements de jambons

Product Description

5 - accouplement d'arbres ennuyé intérieur de 14mm Oldham pour l'usine

Lancement de produit

Le type accouplement d'Oldham d'arbres sont conçus pour maintenir même autour de l'axe et pour fournir une plus grande conservation que les accouplements fixes de vis sans axe préjudiciable. Serrez alors les vis de fixage pour fixer. Ce sont des accouplements d'Oldham

Caractéristique du produit

>Les accouplements d'arbres d'Oldham de marque de Tianniu emploient le matériel colloïdal est PA66 importés, qui ont la bonne résistance à l'usure, la résistance à la corrosion et l'isolation électrique
Les accouplements d'arbres d'Oldham de marque de >Tianniu emploient glisser la conception peuvent compenser la déviation radiale et angulaire plus effectivement
Les accouplements d'arbres d'Oldham de marque de >Tianniu emploient la conception détachable, facile à installer
Accouplements d'arbres d'Oldham de marque de >Tianniu attachant la méthode de vis de fixage

Paramètres de produits

Dessins de production

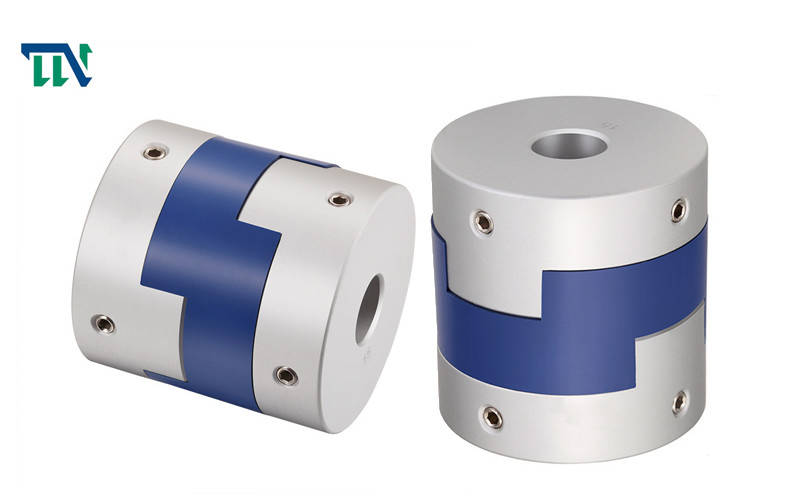

Bride rigide en acier d'accouplement d'arbres d'Oldham 5mm 8mm pour la connexion de mécanisme 0

Fiche technique de production

paramètre modèle	diamètre ennuyé commun d1, d2	ΦD	L	SI	LP	F	M	serrage du couple de vis (N.M)
GH-16X18	4,5,6,6.35, 7,8	16	18	7,1	11,6	3,55	M3	0,7
GH-20X25	5,6,6.35, 7,8,9,9.525	20	25	9,1	12,7	4,55	M4	1,7
GH-25X28	5,6,6.35, 8,9,9.525, 10,11,12,14	25	28	11,7	16,65	5,58	M4	1,7
GH-32x33	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	33	14	19,5	7	M4	1,7
GH-40X35	8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20	40	35	15,5	18,4	7,75	M4	1,7
GH-45X46	8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22	45	46	21,5	18,4	9	M5	4
GH-50X38	10,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	38	16,5	15	8,25	M5	4
GH-55X57	10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17,5	10,5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17,5	10,5	M6	8,4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36,5	25	13,5	M8	10,5

paramètre modèle	Couple évalué (N.M)*	excentricité permise (millimètre) *	angle de débattement permis (°) *	déviation axiale permise (millimètre) *	vitesse maximale T/MN	rigidité de torsion statique (N.M/rad)	moment de l'inertie (Kg.M2)	Matériel de douille d'axe	Matériel de shrapnel	préparation de surface	poids (G)
GH-16X18	0,7	0,8	3	±0.2	9000	30	3.3x10-7	Alliage d'aluminium de haute résistance	P A 6 6	Traitement de anodisation	6
GH-20X25	1,2	1,2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1,6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4,5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2,4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2,8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2,6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3,3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3,8	3	±0.2	2500	1260	3.9x10-4				445
