Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO 9001
Numéro de modèle: GHC 32*45
Conditions de paiement et d'expédition
Quantité de commande min: Négociation
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Nom: |
Accouplement d'arbres d'Oldham |
Matériel: |
Acier en aluminium |
Diamètre intérieur: |
16-70mm |
Modèle: |
Série de GHC |
Structure: |
Oldham maintenant le type |
Garantie: |
12 mois |
Préparation de surface: |
Traitement d'oxydation anodique |
Flexible ou rigide: |
Flexible |
Nom: |
Accouplement d'arbres d'Oldham |
Matériel: |
Acier en aluminium |
Diamètre intérieur: |
16-70mm |
Modèle: |
Série de GHC |
Structure: |
Oldham maintenant le type |
Garantie: |
12 mois |
Préparation de surface: |
Traitement d'oxydation anodique |
Flexible ou rigide: |
Flexible |

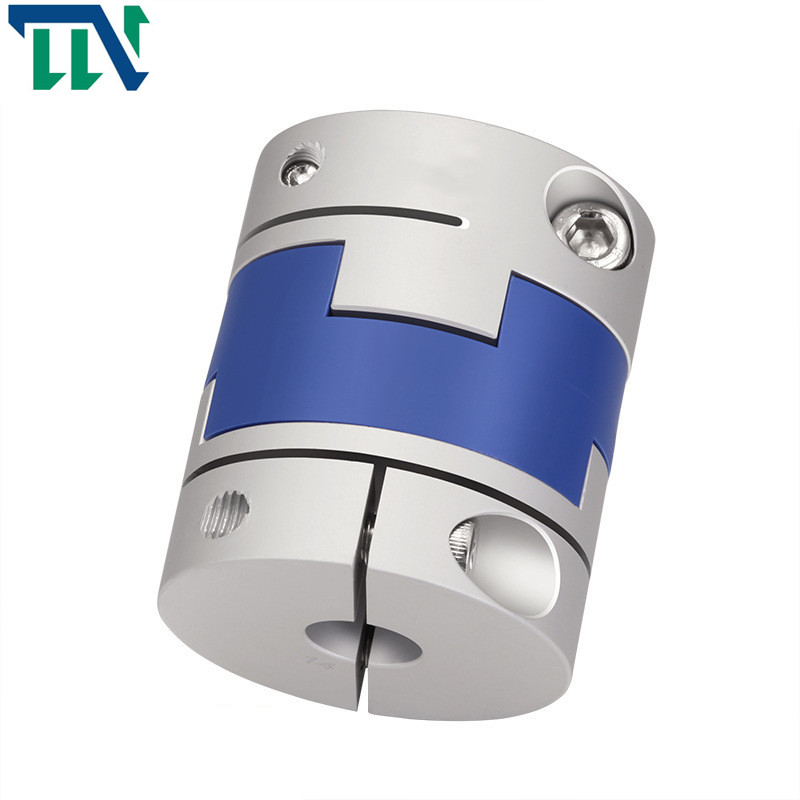

Accouplement croisé flexible de glisseur d'axe de fixage de GHC 32X45 Oldham pour le mécanisme
Paramètres de produits
Dessins de production
Fiche technique de production
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | SI | LP | F | M | serrage du couple de vis (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13,1 | 11,6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35, 7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35, 7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 39 | 17,2 | 16,65 | 4,2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9.525, 10,11,12.12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9.525, 10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
rigidité de torsion statique (N.M/rad) |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | Matériel de shrapnel | préparation de surface | poids (G) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Alliage d'aluminium de haute résistance | P A 6 6 | Traitement de anodisation | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1,2 | 1,2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3,2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
Lancement de produit
Le type accouplement d'Oldham d'arbres sont conçus pour maintenir même autour de l'axe et pour fournir une plus grande conservation que les accouplements fixes de vis sans axe préjudiciable. Serrez alors les vis de fixage pour fixer. Ce sont des accouplements d'Oldham. Nous sommes fabrique de produire toutes sortes d'accouplement d'arbres. Les accouplements adaptés aux besoins du client sont également acceptables.
sa forme est légère et commode pour installer, qui épargne l'heure pour le traitement et la production des entreprises. Deuxièmement, elle est résistante pour huiler la corrosion et peut être électriquement - isolé. Les différents élastomères de glisseur sont disponibles. Le glissement entre la douille d'axe et le morceau intermédiaire peut permettre de grandes déviations radiales et angulaires. La conception spéciale de bosse au milieu peut jouer un rôle de soutien et permettre à de grandes déviations angulaires sans moment de flexion, afin de réduire au minimum la charge axiale
Principe de fonctionnement de l'accouplement croisé de glisseur : les deux axes sont alignés en alésant des trous et des boulons, et le couple est transmis par la compression et le cisaillement de la tige de boulon ; L'épaule sur une moitié d'accouplement est alignée avec la cannelure sur l'autre moitié d'accouplement. Les boulons reliant les deux accouplements de moitié peuvent être les boulons ordinaires de la catégorie et du B, et le couple est transmis par le moment de frottement de la surface commune des deux accouplements de moitié. Généralement, l'acier 45 est employé. Après le traitement thermique extérieur, sa dureté est améliorée dans une certaine mesure. Cependant, quelques fabricants emploient l'acier Q275 séparément, ainsi le traitement thermique n'est pas exigé. Les deux accouplements et le plat intermédiaire sont combinés. Bien qu'il n'y ait aucune rotation relative, l'arbre d'entraînement fonctionne à la même vitesse que l'arbre d'entraînement pour assurer l'efficacité d'opération. L'accouplement croisé de glisseur convient à beaucoup d'occasions, telles que le tachymètre, l'encodeur, la tige de vis et l'outillage industriel
