Ressort de Plum Shaft Coupling Clamp Snake de mâchoire pour la série de Js de réducteur de broyeur

Type en acier de serpent accouplement flexible de ressort pour le réducteur de broyeur

Caractéristique du produit

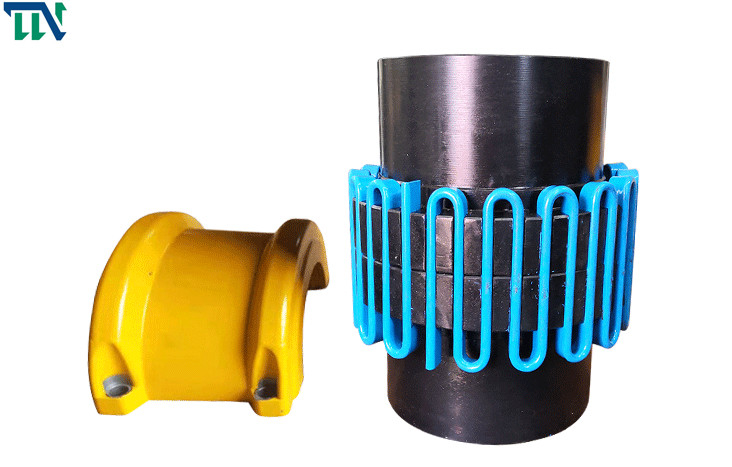

il structure principale de l'accouplement serpentin de ressort se compose de deux accouplements de moitié, de deux couvertures de moitié, de deux bagues d'étoupage et de feuilles serpentines de ressort. Il transmet le couple en insérant le ressort serpentin dans les dents des deux accouplements de moitié, et les insertions de accouplement le ressort serpentin dans les dents des deux accouplements de moitié pour réaliser le lien entre l'arbre d'entraînement et l'arbre d'entraînement. Lors du fonctionnement, l'extrémité conduite est conduite par la force axiale des dents motrices d'extrémité faisant face au ressort de serpent pour transmettre le couple, afin d'éviter le phénomène de résonance en grande partie, et la variable élastique produite par le ressort quand la transmission du couple permet au système mécanique d'obtenir un meilleur effet de réduction de vibration, avec un taux moyen de réduction de vibration de plus de 36%.

1. Bonne atténuation de vibration et longue durée de vie.

2. Gamme étendue de soutenir la charge variable et de commencer sûr.

3. Efficacité élevée de transmission et opération fiable.

4. Lubrification à faible bruit et bonne.

5. Le modèle d'utilité a les avantages de la structure simple et l'assemblée et le démontage commodes.

6. La machine entière a peu de pièces, de petit volume et de poids léger.

7. On permet la déviation de grande installation.

> Il convient à la connexion du moteur et du réducteur, et a un large éventail d'applications
> 45 pièces forgéees en acier de haute qualité
> il peut être employé dans la scène du grand changement de couple et a un bon effet de tampon

Paramètres de produits

Produit Appliaction

1. L'accouplement serpentin de ressort de JS s'applique au système moyen et de haute puissance d'axe de transmission reliant deux lignes coaxiales. Il a certaine compensation pour la compensation relative des deux axes, réduction de vibration et représentation d'amortissement. La température fonctionnante est - le ℃ 30 | + le ℃ 150, et le couple nominal de transmission est 45 | 800000n M.

2. L'accouplement serpentin de ressort de JS est principalement employé dans le broyeur, le mouvement d'échange détraqué, le réducteur, la métallurgie, l'exploitation, levant des machines, etc.

3. Le type accouplement serpentin de JS de ressort est employé pour la transmission d'axe des autres machines et équipement. Il peut être employé où il y a un moteur lié à l'opérateur, un moteur lié au réducteur ou un axe lié à l'axe
