GFC14x22 Accouplement flexible de l'arbre de la mâchoire

GFC14x22 Accouplement flexible de l'arbre de la mâchoire

Nom De La Marque:	Tianniu
Numéro De Modèle:	Le GFC
MOQ:	1 PIÈCES
Prix:	negotiable
Délai De Livraison:	3-5 jours ouvrables
Conditions De Paiement:	T / T, Western Union, Moneygram, L / C, D / A, D / P

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Modèle:

ACCOUPLEMENT À MÂCHOIRE GFC

Garantie:

12 mois

Taille d'alésage:

3-55mm

Longueur:

14-95mm

Touque:

5-250

Détails d'emballage:

Cartons par l'expédition de mer en l'avion

Capacité d'approvisionnement:

10000 par mois

Mettre en évidence:

GFC14x22 couplage d'arbre souple

accouplement à mâchoire flexible avec garantie

accouplement à l'arbre à pruneaux GFC14x22

Description du produit

Accouplement d'arbre GFC Accouplement flexible

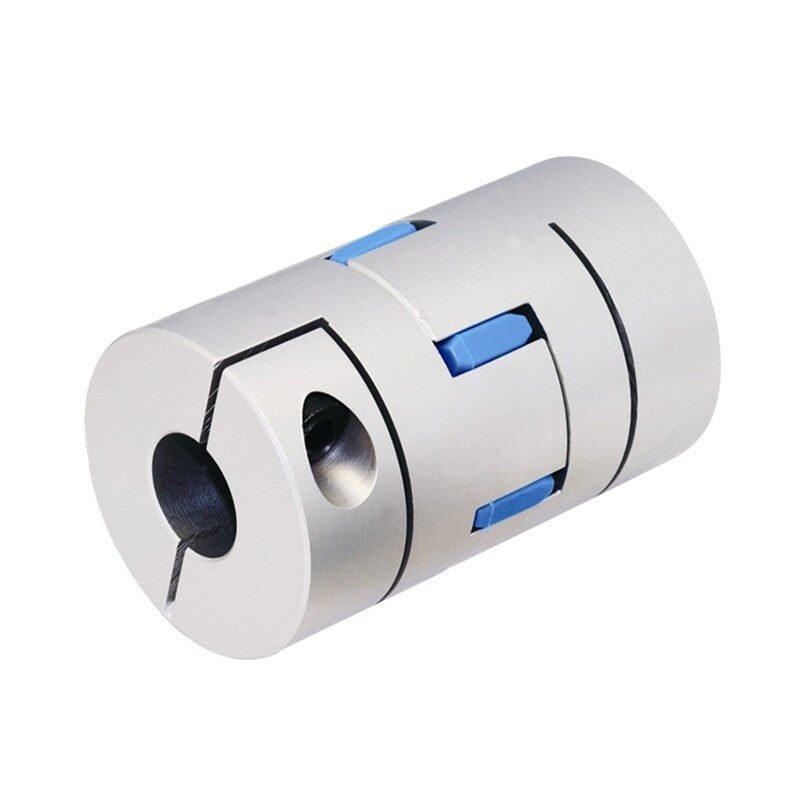

GFC14x22 Accouplement flexible de l'arbre de la mâchoire 0

Caractéristiques des produits

> Rigidité de couple élevée, peut contrôler avec précision la rotation de l'arbre, peut effectuer un contrôle de haute précision
> Conçu pour les servomoteurs et les moteurs pas à pas
>Pas d'espace entre l'arbre et le manchon, général pour rotation positive et négative
>Faible inertie, adaptée au fonctionnement à grande vitesse
>Le diaphragme est en acier à ressort avec une excellente résistance à la fatigue

Paramètres des produits

paramètre du modèle	diamètre d'alésage commun d1,d2	ΦD	L	LF	LP	F	M.	couple de serrage des vis (NM)
GFC-14X22	3,4,5,6,6.35	14	22	14.3	6.6	5.0	M2.5	1.0
GFC-20x25	3,4,5,6,6.35,7,8,9,9.525,10	20	25	16.7	8.6	5.9	M3	1,5
GFC-20X30	3,4,5,6,6.35,7,8,9,9.525,10	20	30	19h25	8.6	5.9	M3	1,5
GFC-25X30	4,5,6,6,35,7,8,9,9,525,10,11,12	25	30	20.82	11.6	8.5	M4	2.5
GFC-25X34	4,5,6,6,35,7,8,9,9,525,10,11,12	25	34	22.82	11.6	8.5	M4	2.5
GFC-30x35	5,6,6.35,7,8,9,10,11,12,12.7,14,15,16	30	35	23	11.5	10	M4	2.5
GFC-30X40	5,6,6.35,7,8,9,10,11,12,12.7,14,15,16	30	40	25	11.5	10	M4	2.5
GFC-40X50	6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24	40	50	32.1	14.5	14	M5	7
GFC-40X55	6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24	40	55	34,5	14.5	14	M5	7
GFC-40X66	6,8 910,11,12,12.7,14,15,16,17,18,19,20,22,24	40	66	40	14.5	14	M5	7
GFC-55X49	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	49	32	16.1	13.5	M6	12
GFC-55X78	8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	78	46.4	16.1	19	M6	12
GFC-65X80	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40	65	80	48,5	17.3	14	M8	20
GFC-65X90	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40	65	90	53,5	17.3	22,5	M8	20
GFC-80X114	19,20,22,24,25,28,30,32,35,38,40,42,45	80	114	68	22,5	16	M8	20
GFC-95X126	19,20,22,24,25,28,30,32,35,38,40,42,45,50,55	95	126	74,5	24	18	M10	30

paramètre du modèle	Couple nominal (NM)*	excentricité admissible (mm)*	angle de déviation admissible (°)*	écart axial admissible (mm)*	vitesse maximale tr/min	rigidité statique en torsion (NM/rad)	moment d'inertie (Kg.M2)	poids (g)
GFC-14X22	5.0	0,1	1	±02	10000	50	1,0x10-6	10
GFC-20X25	5.0	0,1	1	±02	10000	50	1,0x10-6	15
GFC-20X30	5.0	0,1	1	^02	10000	53	1,1x10-6	19
GFC-25X30	10	0,1	1		10000	90	5.2X10-6	33
GFC-25X34	10	0,1	1	£)2	10000	90	5,2x10-6	42
GFC-30X35	12,5	0,1	1	±02	10000	123	6,2x10-6	50
GFC-30x40	12,5	0,1	1	102	10000	123	6,2x10-6	60
GFC-40X50	17	0,1	1		8000	1100	3,8x10-5	115
GFC-40X55	17	0,1	1	±02	8000	1100	3,8x10-5	127
GFC-40X66	17	0,1	1		7000	1140	3,9x10-5	154
GFC-55X49	45	0,1	1	±02	6500	2350	1,6x10-3	241
GFC-55X78	45	0,1	1	102	6000	2500	1,6x10-3	341
GFC-65X80	108	0,1	1	±02	5500	4500	3,8x10-3	433
GFC-65X90	108	0,1	1	±02	5500	4800	3,8x10-3	583
GFC-80X114	145	0,1	1	£)2	4500	5000	1,8x10-3	1650
GFC-95X126	250	0,1	1	±02	4000	5000	2,0x10-3	1000
