Nom: |
Accouplement d'arbres d'Oldham |
Matériel: |
Acier en aluminium |
Diamètre intérieur: |
16-70mm |
Modèle: |
Série de GHC |
Structure: |
Oldham maintenant le type |
Garantie: |
12 mois |
Préparation de surface: |
Traitement d'oxydation anodique |
Flexible ou rigide: |
Flexible |
Nom: |
Accouplement d'arbres d'Oldham |
Matériel: |
Acier en aluminium |
Diamètre intérieur: |
16-70mm |
Modèle: |
Série de GHC |
Structure: |
Oldham maintenant le type |
Garantie: |
12 mois |
Préparation de surface: |
Traitement d'oxydation anodique |
Flexible ou rigide: |
Flexible |

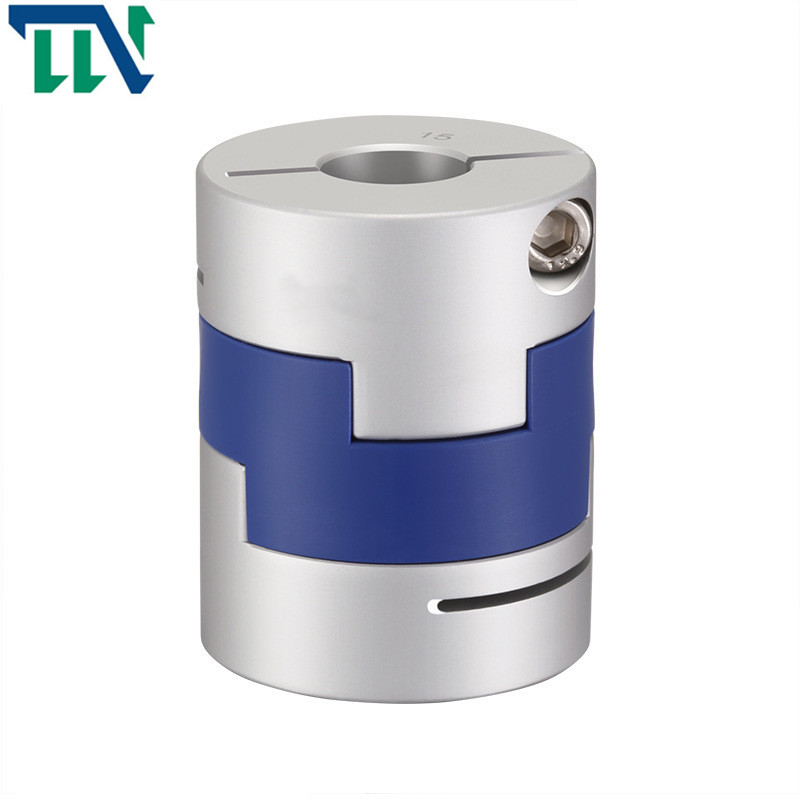

Type flexible d'Oldham d'alliage d'aluminium accouplement d'arbres pour la connexion de mécanisme
Caractéristique du produit
Type croix de GHC Oldham d'accouplement glissant l'accouplement de bride
> Nous employons le matériel colloïdal est PA66 importés, qui ont la bonne résistance à l'usure, la résistance à la corrosion et l'isolation électrique
> nous employons glissant la conception pouvons compenser la déviation radiale et angulaire plus effectivement
> conception détachable, facile à installer
> méthode de attachement de vis de fixage
L'usine de Changzhou Tianniu est un fabricant professionnel des accouplements de prune, des accouplements rigides, des accouplements universels, des accouplements croisés d'accouplements de glissière, d'enroulement, des accouplements de soufflets, de doubles accouplements de membrane et d'autres produits. La société de traitement a un système complet et scientifique de gestion de la qualité.
Paramètres de produits
Dessins de production
Fiche technique de production
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | SI | LP | F | M | serrage du couple de vis (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13,1 | 11,6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35, 7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35, 7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 39 | 17,2 | 16,65 | 4,2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9.525, 10,11,12.12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9.525, 10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
rigidité de torsion statique (N.M/rad) |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | Matériel de shrapnel | préparation de surface | poids (G) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Alliage d'aluminium de haute résistance | P A 6 6 | Traitement de anodisation | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1,2 | 1,2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3,2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
