Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO9001-2005
Numéro de modèle: GH 16*18
Conditions de paiement et d'expédition
Quantité de commande min: Négociation
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Nom: |
Accouplement d'arbres d'Oldham |
Matériel: |
Acier en aluminium |
Diamètre intérieur: |
16-70mm |
Modèle: |
série de gh |
Structure: |
Accouplement d'arbres d'Oldham |
Garantie: |
12 mois |
Préparation de surface: |
Traitement d'oxydation anodique |
Flexible ou rigide: |
Flexible |
Nom: |
Accouplement d'arbres d'Oldham |
Matériel: |
Acier en aluminium |
Diamètre intérieur: |
16-70mm |
Modèle: |
série de gh |
Structure: |
Accouplement d'arbres d'Oldham |
Garantie: |
12 mois |
Préparation de surface: |
Traitement d'oxydation anodique |
Flexible ou rigide: |
Flexible |

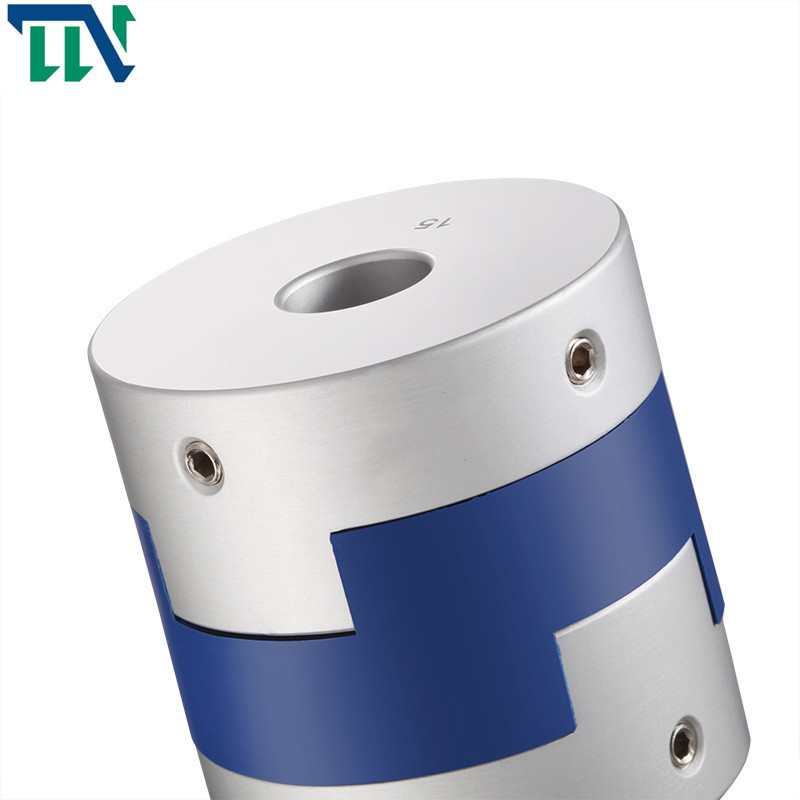

Type de GH 16X18 M3 Oldham accouplement d'arbres pour la connexion de mécanisme
Caractéristique du produit
>Les accouplements d'arbres d'Oldham de marque de Tianniu emploient glisser la conception peuvent compenser la déviation radiale et angulaire plus effectivement
Les accouplements d'arbres d'Oldham de marque de >Tianniu emploient la conception détachable, facile à installer
Accouplements d'arbres d'Oldham de marque de >Tianniu attachant la méthode de vis de fixage
Lancement de produit
L'accouplement d'arbres se rapporte à la situation que deux parts du dispositif de transport d'énergie et de l'axe de rotation ne sont pas reliées ensemble pendant le mouvement normal. Parfois il est également employé comme dispositif de sécurité pour empêcher les pièces reliées de soutenir la charge excessive et pour jouer le rôle de la protection de surcharge.
Le type accouplement d'Oldham d'arbres sont conçus pour maintenir même autour de l'axe et pour fournir une plus grande conservation que les accouplements fixes de vis sans axe préjudiciable. Serrez alors les vis de fixage pour fixer. Ce sont des accouplements d'Oldham
Paramètres de produits
Dessins de production
Fiche technique de production
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | SI | LP | F | M | serrage du couple de vis (N.M) |
| GH-16X18 | 4,5,6,6.35, 7,8 | 16 | 18 | 7,1 | 11,6 | 3,55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35, 7,8,9,9.525 | 20 | 25 | 9,1 | 12,7 | 4,55 | M4 | 1,7 |
| GH-25X28 | 5,6,6.35, 8,9,9.525, 10,11,12,14 | 25 | 28 | 11,7 | 16,65 | 5,58 | M4 | 1,7 |
| GH-32x33 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 7 | M4 | 1,7 |
| GH-40X35 | 8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20 | 40 | 35 | 15,5 | 18,4 | 7,75 | M4 | 1,7 |
| GH-45X46 | 8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22 | 45 | 46 | 21,5 | 18,4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8,25 | M5 | 4 |
| GH-55X57 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17,5 | 10,5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17,5 | 10,5 | M6 | 8,4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13,5 | M8 | 10,5 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
rigidité de torsion statique (N.M/rad) |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | Matériel de shrapnel | préparation de surface | poids (G) |
| GH-16X18 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Alliage d'aluminium de haute résistance | P A 6 6 | Traitement de anodisation | 6 |
| GH-20X25 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1,6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2,8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3,3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3,8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
