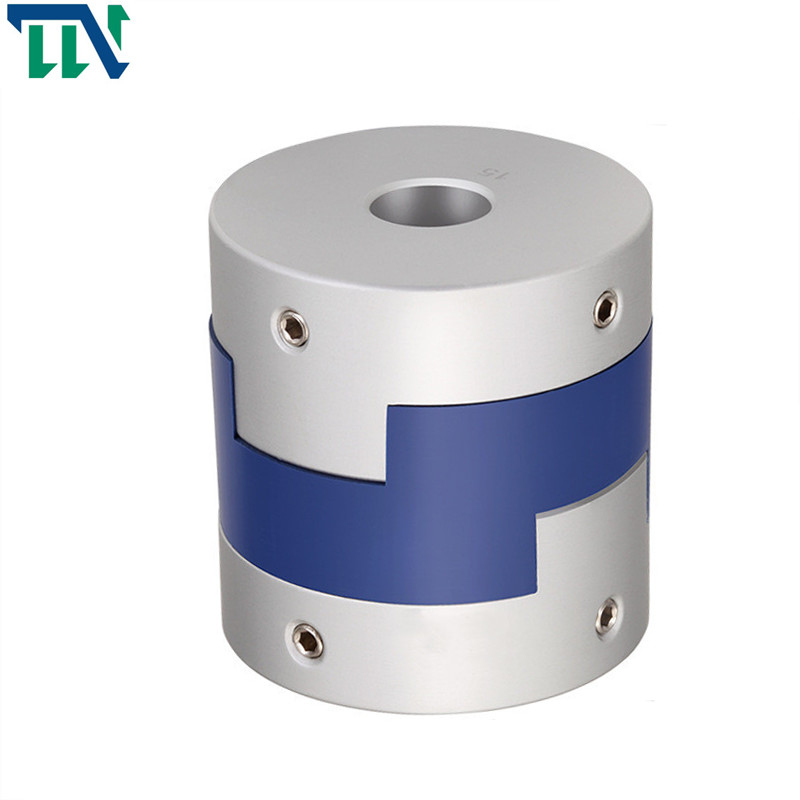

Croix rigide d'accouplement d'arbres d'Oldham de vis de GH glissant l'ensemble

Brand Name:	Tianniu
Model Number:	série de gh
MOQ:	1 PCS
Prix:	negotiable
Delivery Time:	5-7 jours ouvrables
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Lieu d'origine:

LA CHINE

Certification:

ISO-9001

Modèle:

Croix de GH glissant l'accouplement de vis de réglage

Matériel:

Alliage d'aluminium

Structure:

accouplement de vis

Taille de trou:

5-10mm

Garantie:

12 mois

Diamter externe:

12-25mm

Materia d'élastomère:

PA66

Préparation de surface:

Traitement d'oxydation anodique

Détails d'emballage:

Cartons par l'expédition de mer en l'avion

Capacité d'approvisionnement:

10000 par mois

Mettre en évidence:

Accouplement coulissant croisé de vis de réglage

Vissez l'axe rigide d'Oldham

Axe rigide d'Oldham de traitement d'oxydation anodique

Product Description

Type croix de GH Oldham d'accouplement glissant l'accouplement d'arbres rigide de vis de réglage

Paramètres de produits

paramètre modèle	diamètre ennuyé commun d1, d2	ΦD	L	SI	LP	F	M	serrage du couple de vis (N.M)
GH-16X18	4,5,6,6.35, 7,8	16	18	7,1	11,6	3,55	M3	0,7
GH-20X25	5,6,6.35, 7,8,9,9.525	20	25	9,1	12,7	4,55	M4	1,7
GH-25X28	5,6,6.35, 8,9,9.525, 10,11,12,14	25	28	11,7	16,65	5,58	M4	1,7
GH-32x33	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	33	14	19,5	7	M4	1,7
GH-40X35	8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20	40	35	15,5	18,4	7,75	M4	1,7
GH-45X46	8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22	45	46	21,5	18,4	9	M5	4
GH-50X38	10,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	38	16,5	15	8,25	M5	4
GH-55X57	10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17,5	10,5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17,5	10,5	M6	8,4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36,5	25	13,5	M8	10,5

paramètre modèle	Couple évalué (N.M)*	excentricité permise (millimètre) *	angle de débattement permis (°) *	déviation axiale permise (millimètre) *	vitesse maximale T/MN	rigidité de torsion statique (N.M/rad)	moment de l'inertie (Kg.M2)	Matériel de douille d'axe	Matériel de shrapnel	préparation de surface	poids (G)
GH-16X18	0,7	0,8	3	±0.2	9000	30	3.3x10-7	Alliage d'aluminium de haute résistance	P A 6 6	Traitement de anodisation	6
GH-20X25	1,2	1,2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1,6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4,5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2,4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2,8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2,6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3,3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3,8	3	±0.2	2500	1260	3.9x10-4				445

Caractéristique du produit

Type croix de GH Oldham d'accouplement glissant l'accouplement de vis de réglage

>Le matériel colloïdal est PA66 importé, qui a la bonne résistance à l'usure, la résistance à la corrosion et l'isolation électrique
la conception >Sliding peut compenser la déviation radiale et angulaire plus effectivement
conception >Detachable, facile à installer
méthode >Fastening de vis de fixage

Dans mon pays, des standards de l'industrie de machines ont été formulés et mis à jour à de nouveaux standards de l'industrie : Relations d'accouplements de JB/T 9147-1999 (remplaçant ZB/T J19022-90) entre les couples. Comparé à l'accouplement de vitesse, l'accouplement de diaphragme n'a aucun parent glissant, n'a pas besoin de lubrification, cachetage, aucun bruit, fondamentalement n'a pas besoin d'entretien, est facile à fabriquer, et peut partiellement remplacer l'accouplement de vitesse. Les accouplements de diaphragme ont été très utilisés dans les pays industrialisés dans le monde.

L'accouplement de diaphragme convient à la transmission shafting dans la haute température, grande vitesse et les conditions de travail moyennes corrosives, telles que des pompes de pompes à eau (particulièrement de haute puissance, chimique), des fans, des compresseurs, des machines hydrauliques, des machines de pétrole, des machines d'impression, des machines de textile, des machines chimiques, des machines d'extraction, des machines métallurgiques, aviation (hélicoptère), système ultra-rapide naval de transport d'énergie, turbine à vapeur, système de transmission de puissance de piston, des véhicules de chenille, et mécaniques groupe le système de transmission mécanique ultra-rapide et de haute puissance, par l'équilibre dynamique plus tard appliqué à la transmission ultra-rapide shafting est devenues plus commune.
