Détails du produit
Place of Origin: China
Nom de marque: Tianniu
Model Number: GH Series
Conditions de paiement et d'expédition
Quantité de commande min: 2 PCs
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 5-10 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 10000 par mois
Nom du produit: |
Accouplement d'arbres d'Oldham |
Le poids: |
6 à 45 G |
Type de montage: |
Vis de réglage |
vitesse maximale: |
Pour les véhicules à moteur à combustion |
Matériel: |
D'aluminium |
Couple: |
0.7-10.5 N.m. |
Longueur: |
18 à 77 mm |
Couleur: |
Argent |
Nom du produit: |
Accouplement d'arbres d'Oldham |
Le poids: |
6 à 45 G |
Type de montage: |
Vis de réglage |
vitesse maximale: |
Pour les véhicules à moteur à combustion |
Matériel: |
D'aluminium |
Couple: |
0.7-10.5 N.m. |
Longueur: |
18 à 77 mm |
Couleur: |
Argent |

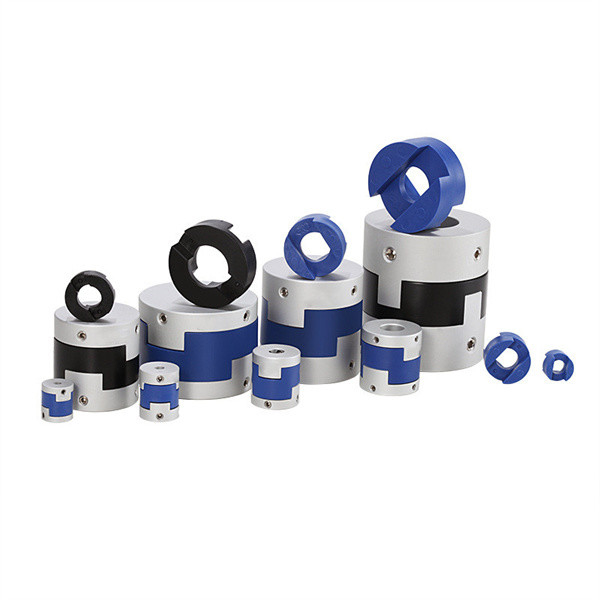

L'accouplement d'arbre Oldham est un accouplement à déplacement radial qui fournit un accouplement d'arbre rotatif efficace et fiable.Cet accouplement est conçu pour offrir une grande précision de rotation et une faible résistance de rotationIl est doté d'une construction en une seule pièce qui permet une installation et une maintenance faciles.y compris les applications à grande vitesse et à couple élevéIl est conçu pour être utilisé avec des arbres de 4 à 40 mm de diamètre d'enroulement et est monté en toute sécurité avec le type de montage à vis fixe.Avec ses performances fiables, une longue durée de vie, et une excellente valeur, l'accouplement Oldham est le choix idéal pour de nombreuses applications.
| Paramètre | Valeur |
|---|---|
| Nom du produit | Accouplement de l'arbre Oldham |
| Type de montage | Faites tourner la vis |
| Longueur | 18 à 77 mm |
| Le couple | 0.7-10.5 N.m. |
| Diamètre du forage | 4 à 40 mm |
| Le poids | 6 à 45 G |
| Couleur | Pour les pièces détachées |
| Diamètre extérieur | 16 à 70 mm |
| Vitesse maximale | Pour les véhicules à moteur à combustion |
| Matériel | D'aluminium |
| Le type | Les éléments suivants doivent être utilisés: |
| paramètre du modèle | le diamètre commun d'un trou d1, d2 | ΦD | L | LF | Lp | F | M | couple de vis de serrage (N.M.) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
L'appareil d'accouplement d'arbre Tianniu GH de la série Oldham est doté d'un système d'accouplement d'arbre rotatif qui permet une connexion efficace et efficiente entre deux arbres rotatifs.Cet accouplement à disque Oldham est fait d'un matériau d'aluminium léger de haute qualité et est disponible dans une variété de tailles allant de 6 à 445 grammesLe diamètre du trous de ce coupleur à disque Oldham peut aller de 4 à 40 mm, ce qui le rend adapté à de nombreuses applications.Cet Oldham Shaft Coupling est un produit fiable et durable qui a été conçu pour offrir une connexion fiable et rentable entre deux arbres rotatifsIl s'agit d'une solution idéale pour des applications telles que les pompes, les compresseurs et autres machines où l'accouplement d'arbre rotatif est nécessaire.
Accouplement de l'arbre Oldhamest un accouplement d'arbre rotatif fabriqué par Tianniu. Il est conçu et fabriqué en Chine. Cet accouplement à disque Oldham a un diamètre de trou de 4-40 mm,une longueur de 18 à 77 mmIl est de couleur argentée et en aluminium. Cet accouplement à disque Oldham est parfait pour les applications nécessitant un alignement précis et un fonctionnement en douceur.
Notre équipe d'experts de Oldham Shaft Coupling est dédiée à fournir aux clients le meilleur support technique et service.afin de vous fournir les meilleurs conseils et solutions pour vos besoins.
Nous offrons une variété de services, notamment:
Nous nous engageons à vous fournir le plus haut niveau de support technique et de service.Notre équipe de professionnels expérimentés est disponible 24 heures sur 24 et 7 jours sur 7 pour vous aider avec toutes les questions ou préoccupations que vous pourriez avoirContactez-nous dès aujourd'hui pour en savoir plus sur nos produits et services.
Les accouplements d'arbre Oldham sont généralement emballés dans des sacs individuels en polyéthylène.ils doivent être placés dans une boîte en carton et fixés avec une enveloppe à bulles ou un autre matériau de protectionLa boîte doit être étiquetée avec les dimensions et l'usage des accouplements ainsi que le nom et l'adresse du client.
