Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Numéro de modèle: Série de GNC
Conditions de paiement et d'expédition
Quantité de commande min: 5 PCs
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
nom: |
Accouplement d'arbres rigide |
Modèle: |
Série de GNC |
Matériel: |
Acier en aluminium |
Taille de trou: |
4-38mm |
Garantie: |
12 mois |
Épaisseur: |
21-81mm |
Diamter externe: |
16-65mm |
Materia d'élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
nom: |
Accouplement d'arbres rigide |
Modèle: |
Série de GNC |
Matériel: |
Acier en aluminium |
Taille de trou: |
4-38mm |
Garantie: |
12 mois |
Épaisseur: |
21-81mm |
Diamter externe: |
16-65mm |
Materia d'élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |

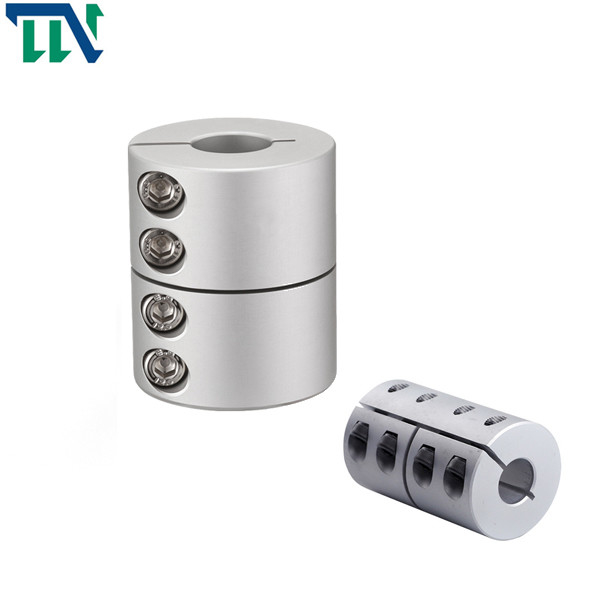

Accouplement d'arbres de fixage rigide d'alliage d'aluminium métrique avec le couple élevé
Caractéristique du produit
L'accouplement à flasque est un accouplement rigide, qui est de relier deux moitié-accouplements aux brides aux deux axes avec des clés plates ordinaires, et utiliser alors des boulons pour relier les deux moitié-accouplements dans un pour transmettre le mouvement. et couple. Ce genre d'accouplement a deux formes structurelles principales : 1. comptant sur le trou articulé pour utiliser des boulons pour réaliser l'alignement des deux axes et comptant sur la tige de boulon pour résister à l'extrusion et cisaillant pour transmettre le couple ; 2. compter sur un moitié-accouplement sur la l'épaule est aligné avec la cannelure sur l'autre moitié d'accouplement. Les boulons reliant les deux moitié-accouplements peuvent utiliser les boulons ordinaires de la catégorie B et B, et le couple est transmis par le couple de frottement des surfaces communes des deux moitié-accouplements.
Le matériel de l'accouplement de bride peut être fonte ou acier au carbone grise, et mouler l'acier en acier ou forgé sera employé pour la charge lourde ou quand la vitesse périphérique est plus grande que 30 m/s. L'accouplement de bride a des conditions élevées sur la neutralité des deux axes. Quand il y a déplacement relatif entre les deux axes, des charges supplémentaires seront causées dans les pièces et les conditions de travail seront détériorées. C'est son inconvénient principal. Cependant, en raison de la structure simple, du coût bas et de la grande transmission de couple, quand la vitesse de rotation est basse, il n'y a aucun impact, et la rigidité de l'axe est grande
>Structure intégrée, l'utilisation globale des matériaux de haute résistance d'alliage d'aluminium
couple de >High, rigidité élevée
le type rigide de >The fondamentalement ne permet pas l'excentricité, ainsi il doit être entièrement ajusté en service
méthode >Fastening de vis de vis de réglage
Paramètres de produits
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | F | M | serrage du couple de vis (N.M) |
| GNC-16x16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 3,75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35, 7,8 | 16 | 24 | 3,75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 3,75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 3,75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 6 | M3 | 1,5 |
| GNC-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 6 | M3 | 1,5 |
| GNC-28.5x38 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14 | 28,5 | 38 | 7,8 | M4 | 2,5 |
| GNC-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 7 | M4 | 2,5 |
| GNC-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 7,75 | M4 | 2,5 |
| GNC-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 44 | 10,5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 52 | 10,5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16,5 | M6 | 12 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | préparation de surface | poids (G) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | Alliage d'aluminium de haute résistance | Traitement de anodisation | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
