Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: G 28.5*38
Conditions de paiement et d'expédition
Quantité de commande min: 2 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Nom: |
Accouplement d'arbres rigide |
Matériel: |
Acier en aluminium |
Taille de trou: |
28,5 millimètres |
Garantie: |
48g |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Nom: |
Accouplement d'arbres rigide |
Matériel: |
Acier en aluminium |
Taille de trou: |
28,5 millimètres |
Garantie: |
48g |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |

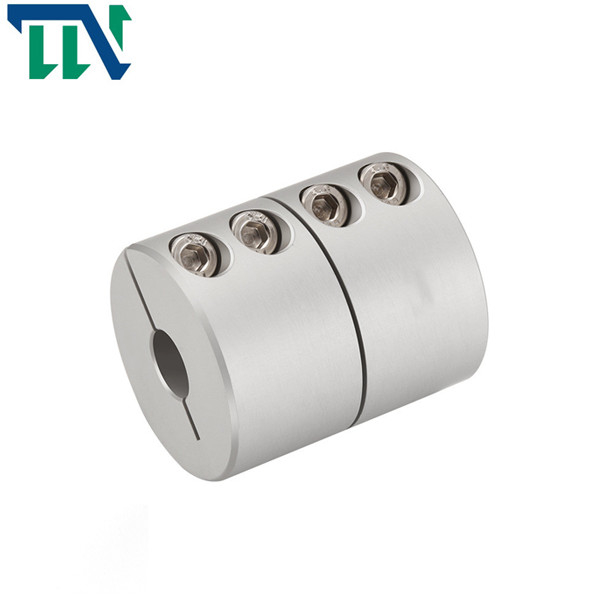

Accouplement d'arbres de fixage rigide d'alliage d'aluminium de GNC 28.5X 38 pour la machine
Paramètres de produits
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | F | M | serrage du couple de vis (N.M) |
| GNC-16x16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 3,75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35, 7,8 | 16 | 24 | 3,75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 3,75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 3,75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 6 | M3 | 1,5 |
| GNC-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 6 | M3 | 1,5 |
| GNC-28.5x38 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14 | 28,5 | 38 | 7,8 | M4 | 2,5 |
| GNC-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 7 | M4 | 2,5 |
| GNC-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 7,75 | M4 | 2,5 |
| GNC-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 44 | 10,5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 52 | 10,5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16,5 | M6 | 12 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | préparation de surface | poids (G) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | Alliage d'aluminium de haute résistance | Traitement de anodisation | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
Caractéristique du produit
L'accouplement à flasque est un accouplement rigide, qui est de relier deux moitié-accouplements aux brides aux deux axes avec des clés plates ordinaires, et utiliser alors des boulons pour relier les deux moitié-accouplements dans un pour transmettre le mouvement. et couple. Ce genre d'accouplement a deux formes structurelles principales : 1. comptant sur le trou articulé pour utiliser des boulons pour réaliser l'alignement des deux axes et comptant sur la tige de boulon pour résister à l'extrusion et cisaillant pour transmettre le couple ; 2. compter sur un moitié-accouplement sur la l'épaule est aligné avec la cannelure sur l'autre moitié d'accouplement. Les boulons reliant les deux moitié-accouplements peuvent utiliser les boulons ordinaires de la catégorie B et B, et le couple est transmis par le couple de frottement des surfaces communes des deux moitié-accouplements.
Des accouplements rigides sont divisés en accouplements de bride, accouplements de bride principaux radiaux, les accouplements de douille maintiennent l'accouplement de coquille et l'accouplement de bride parallèle d'accouplement d'arbres : boulons d'utilisation pour relier les brides des deux accouplements de moitié pour réaliser l'accouplement des deux axes. Accouplement principal radial de bride : clés radiales d'utilisation et boulons ordinaires pour relier les deux accouplements de moitié. Accouplement de douille : utilisez les douilles communes pour relier les deux axes d'une certaine façon. Accouplement de coquille de bride : employez deux coquilles de bride divisées le long de l'axe pour maintenir d'une certaine façon pour réaliser l'accouplement de l'accouplement d'arbres parallèle de deux axes : un accouplement dans lequel deux axes parallèles sont reliés à l'aide du plat intermédiaire par l'axe de goupille
>Structure intégrée, l'utilisation globale des matériaux de haute résistance d'alliage d'aluminium
couple de >High, rigidité élevée
le type rigide de >The fondamentalement ne permet pas l'excentricité, ainsi il doit être entièrement ajusté en service
méthode >Fastening de vis de vis de réglage
L'usine de Changzhou Tianniu est un fabricant professionnel des accouplements de prune, des accouplements rigides, des accouplements universels, des accouplements croisés d'accouplements de glissière, d'enroulement, des accouplements de soufflets, de doubles accouplements de membrane et d'autres produits. La société de traitement a un système complet et scientifique de gestion de la qualité.
