Nom: |
Accouplement d'arbres rigide |
Modèle: |
Série de la GN |
Matériel: |
Acier en aluminium |
Taille de trou: |
20mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Poids: |
15-20g |
Nom: |
Accouplement d'arbres rigide |
Modèle: |
Série de la GN |
Matériel: |
Acier en aluminium |
Taille de trou: |
20mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Poids: |
15-20g |

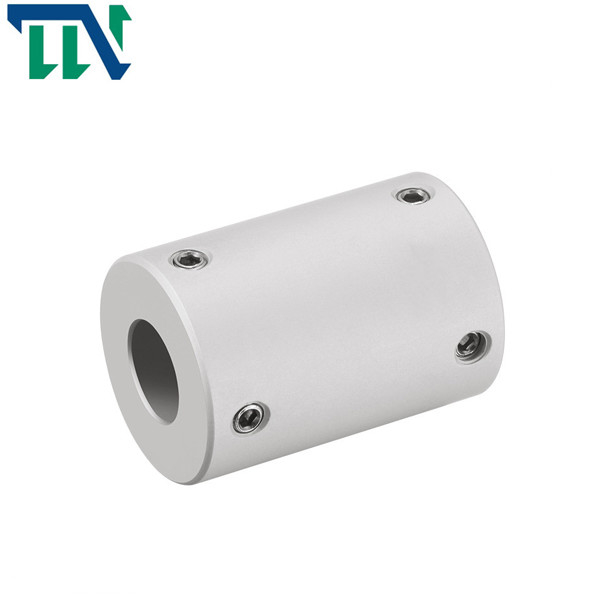

Alliage d'aluminium rigide de Setcrew d'accouplement d'arbres de la GN 20X20 30 Rigif pour la commande numérique par ordinateur
Caractéristique du produit
L'accouplement rigide est un genre d'accouplement rigide de torsion, qui n'a aucun dégagement de rotation même lorsque soutenant la charge. Même lorsqu'il y a une charge provoquée par déviation, l'accouplement rigide transmet toujours le couple rigidement.
Les boulons sur la bride de l'accouplement rigide peuvent être tous les boulons pour aléser des trous, ou la moitié de eux sont des boulons pour aléser des trous, et l'autre moitié sont les boulons ordinaires, selon l'importance du couple de transmission.
Avantages :
1. L'inertie légère et très réduite et la sensibilité élevée attachement des matériaux 4. d'alliage d'aluminium d'huile exempte d'entretien et superbe de 2. et de la résistance à la corrosion 3. et d'acier inoxydable type boulon, maintenant le type et le type de séparation sont équipées 5. modèles de produit de différentes tailles de pore aux deux extrémités sont également disponibles en stock
L'usine de Changzhou Tianniu est un fabricant professionnel des accouplements de prune, des accouplements rigides, des accouplements universels, des accouplements croisés d'accouplements de glissière, d'enroulement, des accouplements de soufflets, de doubles accouplements de membrane et d'autres produits. La société de traitement a un système complet et scientifique de gestion de la qualité.
Paramètres de produits
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | F | M | serrage du couple de vis (N.M) |
| GN-16X16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35, 7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 7 | M4 | 1,7 |
| GN-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 8 | M4 | 1,7 |
| GN-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 9 | M4 | 1,7 |
| GN-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 44 | 10,5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| paramètre d'odel | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | préparation de surface | poids (G) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Alliage d'aluminium de haute résistance | Traitement de anodisation | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
