Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO 9001
Numéro de modèle: LA GN 16*16 GN 16*24
Conditions de paiement et d'expédition
Quantité de commande min: 2 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Nom: |
Accouplement d'arbres rigide |
Modèle: |
Série de la GN |
Matériel: |
Acier en aluminium |
Taille de trou: |
16mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Poids: |
6G-10G |
Nom: |
Accouplement d'arbres rigide |
Modèle: |
Série de la GN |
Matériel: |
Acier en aluminium |
Taille de trou: |
16mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Poids: |
6G-10G |

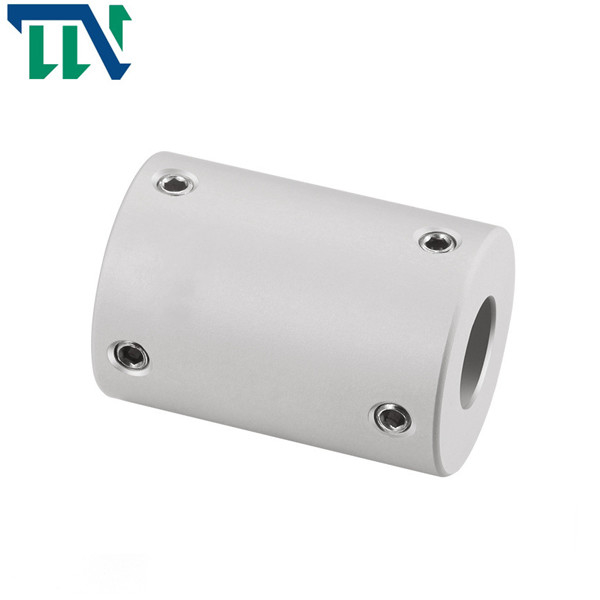

Alliage d'aluminium d'arbres flexibles de setcrew rigide d'accouplement métrique
Caractéristique du produit
L'accouplement rigide est un genre d'accouplement rigide de torsion, qui n'a aucun dégagement de rotation même lorsque soutenant la charge. Même lorsqu'il y a une charge provoquée par déviation, l'accouplement rigide transmet toujours le couple rigidement.
Les boulons sur la bride de l'accouplement rigide peuvent être tous les boulons pour aléser des trous, ou la moitié de eux sont des boulons pour aléser des trous, et l'autre moitié sont les boulons ordinaires, selon l'importance du couple de transmission.
>Structure intégrée, l'utilisation globale des matériaux de haute résistance d'alliage d'aluminium
couple de >High, rigidité élevée
le type rigide de >The fondamentalement ne permet pas l'excentricité, ainsi il doit être entièrement ajusté en service
méthode >Fastening de vis de vis de réglage
L'usine de Changzhou Tianniu est un fabricant professionnel des accouplements de prune, des accouplements rigides, des accouplements universels, des accouplements croisés d'accouplements de glissière, d'enroulement, des accouplements de soufflets, de doubles accouplements de membrane et d'autres produits. La société de traitement a un système complet et scientifique de gestion de la qualité.
Paramètres de produits
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | F | M | serrage du couple de vis (N.M) |
| GN-16X16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35, 7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 7 | M4 | 1,7 |
| GN-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 8 | M4 | 1,7 |
| GN-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 9 | M4 | 1,7 |
| GN-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 44 | 10,5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| paramètre d'odel | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | préparation de surface | poids (G) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Alliage d'aluminium de haute résistance | Traitement de anodisation | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
